Komfort CAN-Bus Interface Fiat / Chrysler / Dodge (CAN-FI02)

Kurz Info: Dieses spezifische Komfort CAN-Bus Interface (Artikel Nr. CAN-FI02) ist für den direkten Anschluss an den fahrzeugseitigen Innenraum- bzw. Komfort CAN-Bus konzipiert. Es ermöglicht den unkomplizierten Einbau eines Nachrüstradios in ausgewählten Modellen von Fiat, Chrysler, Dodge und Lancia, indem es die digitalen Fahrzeugdaten zuverlässig in alle benötigten analogen Schaltsignale (inklusive zweier Varianten des Geschwindigkeitssignals) übersetzt.

Komfort CAN-Bus Interface Fiat / Chrysler / Dodge (CAN-FI02)

Direkter Anschluss an den Komfort CAN-Bus / Analoge Signalausgabe

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Fahrzeug gegen ein modernes Nachrüstradio ersetzt werden soll, bildet dieser spezifische Adapter das kommunikative Herzstück. Er wandelt die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses in analoge Signale um, die von handelsüblichen Autoradios für einen reibungslosen Betrieb zwingend benötigt werden.

Installation & Besonderheiten im Fokus

• Direkter Systemanschluss: Dieses Interface ist speziell für den direkten Anschluss an den Innenraum- bzw. Komfort CAN-Bus des Fahrzeugs entwickelt worden.

• Digitale zu Analoge Datenwandlung: Moderne Nachrüstradios benötigen für einen komfortablen Betrieb analoge Schaltsignale. Dieser Adapter übernimmt die reibungslose und zuverlässige Übersetzung der digitalen Fahrzeugdaten.

• Flexible Tachosignale: Eine Besonderheit dieses Moduls ist die Ausgabe des Geschwindigkeitssignals in zwei verschiedenen Varianten (massegeschaltet und +12V geschaltet), um eine maximale Kompatibilität mit verschiedenen Nachrüstgeräten (wie Navigationssystemen) zu gewährleisten.

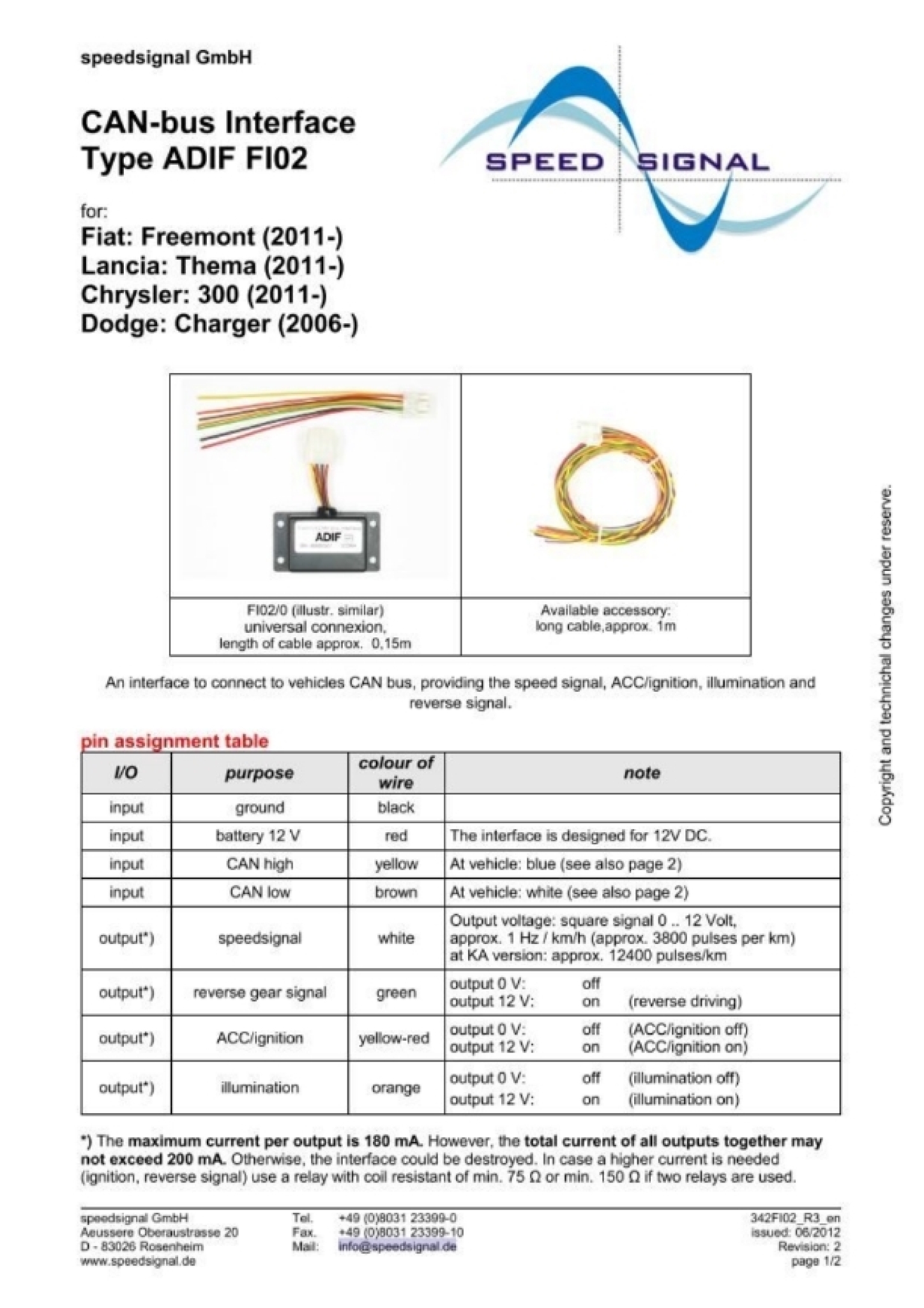

Ausgelesene analoge Signale

Das Interface stellt dem neuen Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung:

• Zündung / Radiostellung (Klemme 15s): +12V (ACC / Schaltsignal zum Ein- und Ausschalten des Radios)

• Beleuchtung (Illumination): +12V (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Licht)

• Rückwärtsgang (Reverse): +12V (Signal zum automatischen Umschalten des Radiomonitors auf eine installierte Rückfahrkamera)

• Geschwindigkeitssignal 1: Radsensorwert (massegeschaltet / Ground switched)

• Geschwindigkeitssignal 2: Radsensorwert (+12V geschaltet)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter ist passgenau für die folgenden Baureihen konzipiert:

Lieferumfang

• 1x Komfort CAN-Bus Interface (Auslese-Modul "CAN-FI02")

• 1x Anschlusskabel-Set
