Lenkradfernbedienungsadapter Mercedes 42-1190-X04

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

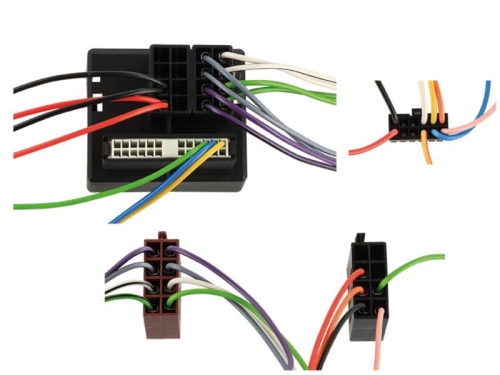

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock MB2 Mercedes Stecker > Artikel: 42cx29

Dipschalterstellung für Nachrüstgerät prüfen

Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
Fahrzeuge mit CAN Bus in MQS Steckleiste

Fahrzeuge ohne 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
Fahrzeuge ohne Audiogateway
Fahrzeuge ohne Harman Kardon OEM Soundsystem

Fahrzeuge mit Audiogateway:
Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0
Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0
LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001

Fahrzeuge mit Harman Kardon OEM Soundsystem:
Audio 20 OEM Gerät
Aktivsystemadapter Mercedes Audiogateway MOST>Cinch > Artikel: 13-1190-51

Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
LFB Mercedes CLS/E-Klasse/SLK Harman Kardon Amp MOST lose> Artikel: 42smc013-0

Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:
Uhrzeiteinstellung nicht unterstützt > Fahrzeug auf Audio 20 OEM Gerät codieren wenn möglich

Für folgende Fahrzeuge geeignet:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008*
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung

*Funktion des elektrischen Fachs bei laufendem Motor unterstützt
**Artikel 13-1190-51-1 nicht kompatibel

* Produkt Gruppe	* 42A-lfb-adapter * Lenkradfernbedienungsadapter
Adapter-Typ	Lenkradfernbedienungsadapter
Ausstattung & Funktionen	CAN-Bus Lenkradfernbedienung
Baujahr	2005 2006 2007 2008
CAN-Bus	Mit CAN-Bus
Fahrzeug-Bus	CAN-Bus
Fahrzeugausstattung	Ohne Werks-Soundsystem
Fahrzeugmarke	Mercedes-Benz
Fahrzeugmodell	Mercedes E-Klasse
Fahrzeugsignale	Beleuchtung (Klemme 58)Geschwindigkeit Lenkradfernbedienung Rückwärtsgang Zündung (Klemme 15)
Fahrzeugtyp	PKW
Lenkradfernbedienung	Lenkradfernbedienung bleibt erhalten
Passform	Fahrzeugspezifisch
Pin-Anzahl	40 Pin (Quadlock)
Produktart	Lenkradfernbedienungsadapter
Stecker Bezeichnung	40-Pin
Werksradio-Format	2-DIN
Werksschnittstelle	Quadlock
