LFB Mercedes/Smart/VW ISO/10Pin ISO/Mini ISO/40Pin Quadlock

Lenkradfernbedienungsadapter Mercedes / Smart / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28
Anschluss: ISO / 10 Pin ISO / Mini ISO Mercedes Stecker > Artikel: 42cx26

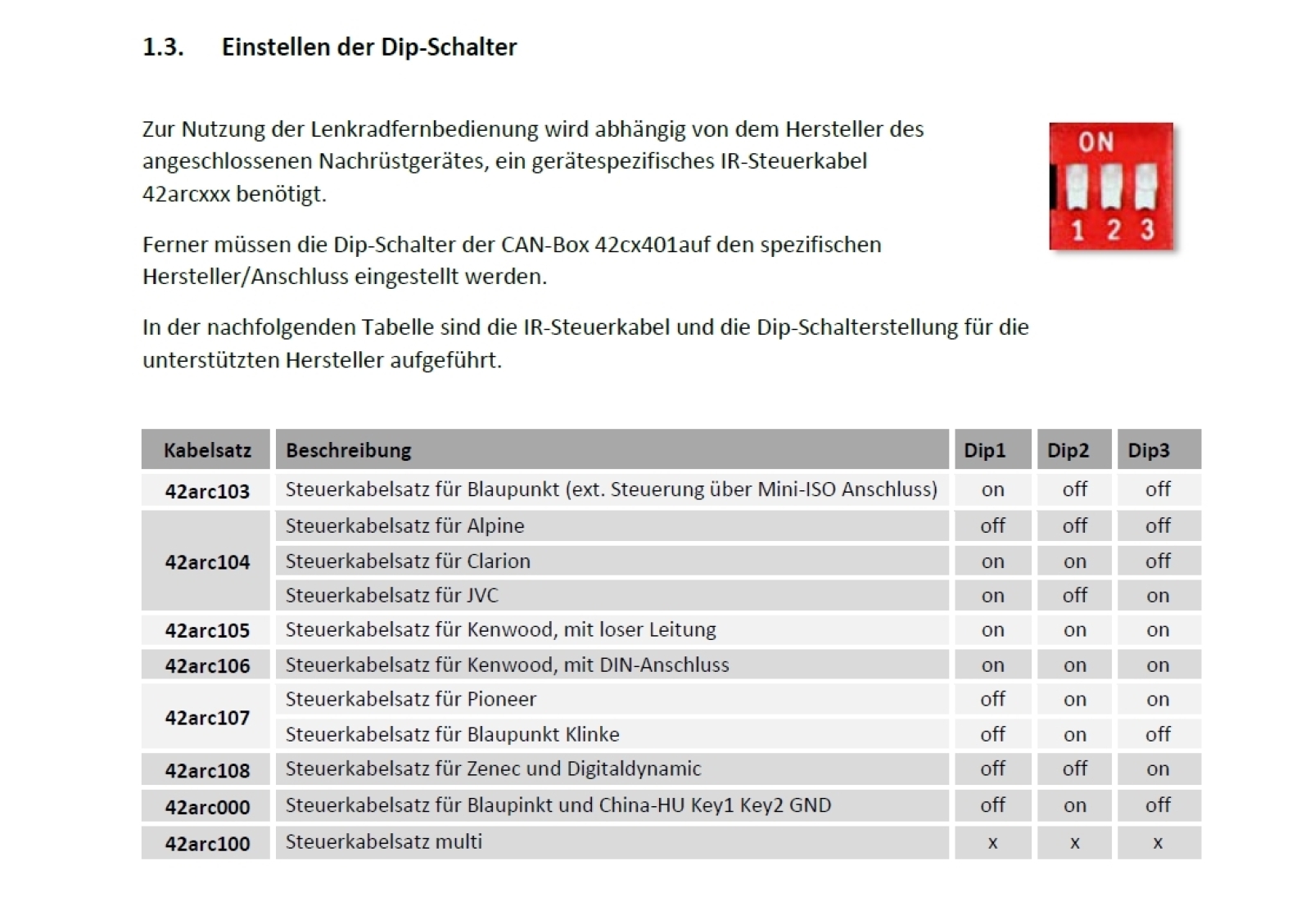

Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG 2 / NTG 2.5 OEM Navigation****
Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM Gerät
Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN OEM Gerät
Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung
Fahrzeuge Mercedes Vito (W447) mit Audio 10 / Audio 15 OEM Gerät
Fahrzeuge Mercedes Vito (W447) mit Audio 30 / Audio 40 OEM Navigation
Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
Fahrzeuge VW Crafter mit RCD 3002 OEM Gerät
Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen:
Fehlanschluss beschädigt das Interface
Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:
braun-rot verdrillt: CAN high
braun verdrillt: CAN low
CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
OEM Geräte mit ISO Blockanschluss:
ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:
Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:
Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1

Kompatibel mit allen Fahrzeugen aus LFB Interface:

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1190-003

Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:

braun-rot verdrillt: CAN high
braun verdrillt: CAN low
CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN

OEM Geräte mit ISO Blockanschluss:
ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02

Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:

Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:

Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1

Kompatibel mit allen Fahrzeugen aus LFB Interface:

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1190-003

Für folgende Fahrzeuge geeignet:

Mercedes

Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 - 01/2011**
Mercedes C-Klasse (C204/S204/W204) 03/2011 - 10/2015**
Mercedes Citan 420 (W420) 10/2021 - 2024
Mercedes CLC-Klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes CLS-Klasse (C219) 04/2008 - 09/2010
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes E-Klasse (S211/W211) 03/2008 - 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 - 03/2013**
Mercedes G-Klasse (W463) 04/2007 - 06/2008
Mercedes G-Klasse (W164) 09/2008 - 06/2012
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLK-Klasse (R171) 04/2008 - 03/2011
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/***
Mercedes Sprinter (W907/W910) 11/2019 - 2024*/***
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Mercedes Vito (W447) 10/2014 - 02/2019*/**/***
Mercedes Vito (W447) 05/2019 - 2024*/**/***

Smart

Smart For Four (W454) 01/2004 - 04/2007

VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016**

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückfahrssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung

*Fahrzeuge mit E-Call > Artikel: 1424-27-0
**Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
***Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt
***Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich
****Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 10 / Audio 20 OEM Gerät codieren wenn möglich

Hersteller	LFB Adapter
Produkt Gruppe	Lenkradfernbedienungsadapter
