Bedienungsanleitung (1.89 MB)
Video-Einspeiser passend für Seat,Skoda,VW MIB STD2 PQ Nav
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und einer weiteren beliebigen Video-Quelle (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS Rückfahrkamera Video-Eingang
- 1 CVBS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel

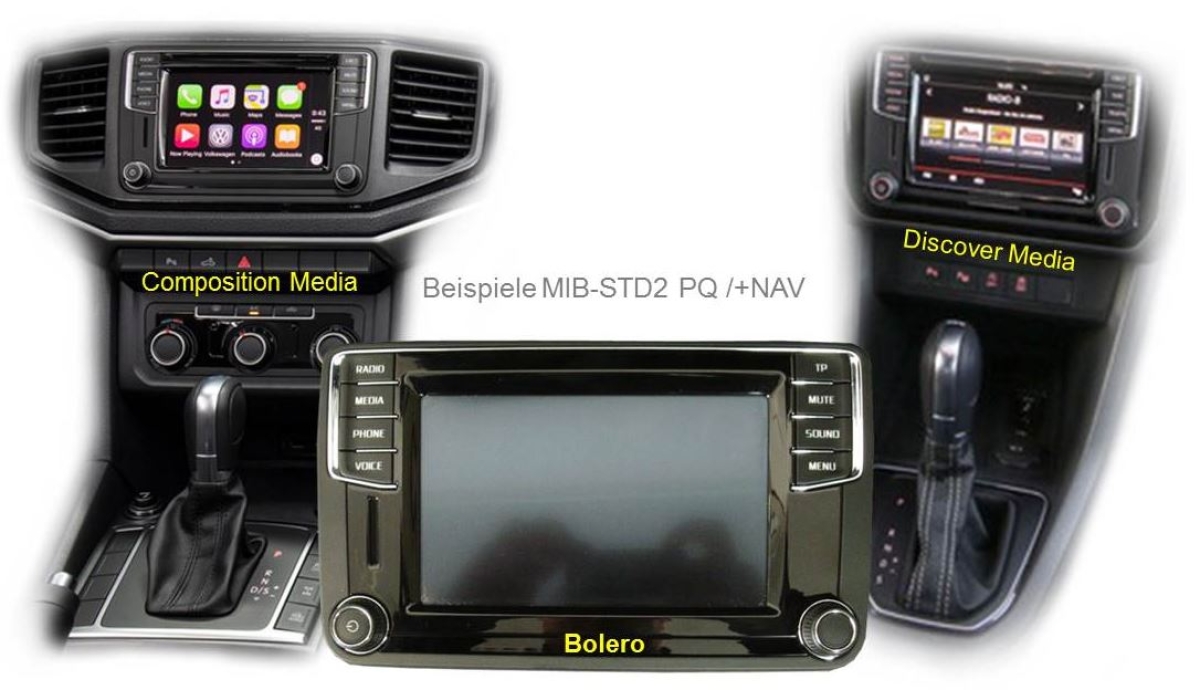

Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| Seat | Alhambra2 (7N) ab Modelljahr 2016 | MIB STD2 PQ/+NAV - Media System Plus All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts des 6,33-Zoll-Monitors |
| Skoda | Yeti (5L) Modelljahr 2015-2017 | MIB STD2 PQ/+NAV - Amundsen/Bolero All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts des 6,33-Zoll-Monitors |
| Volkswagen | Amarok (2H) 09/2017-05/2020, Beetle (5C) ab Modelljahr 2015-, Caddy4 (SA) Modelljahr 2016-2020, Scirocco3 (13) ab Modelljahr 2016, Sharan (7N) ab Modelljahr 2016, Transporter T6 (SG) 07/2015-10/2019 | MIB STD2 PQ/+NAV - Composition Media/Discover Media All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts und CD-Laufwerk oberhalb des 6,33-Zoll-Monitors |
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-AudioAUX-Eingang oder ein FM-Modulator genutzt werden. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

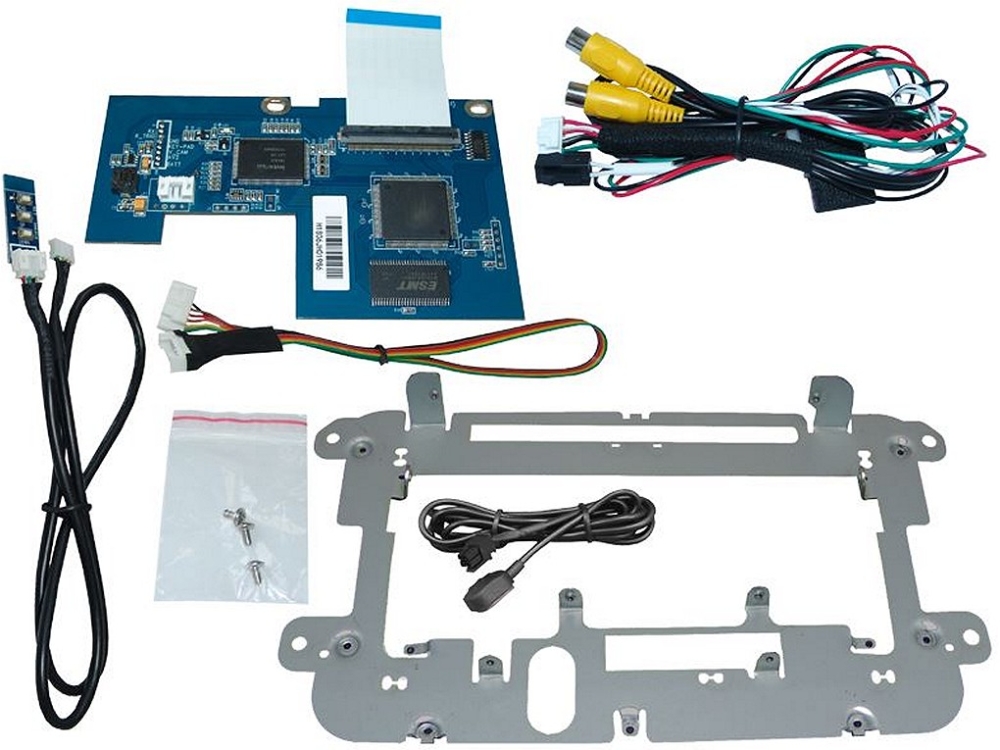

Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom: offene Kabelenden
- Video-Eingang: Cinch Buchse
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 7~25V DC |
| Ruhestrom | <6mA |
| Stromaufnahme | 100mA@12V |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Abmessungen Tochter-PCB | 123 x 11 x 76mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
| Audioübertragung | Nur Video |
| Ausstattung & Funktionen | Rückfahrkamera-Eingang |
| Baujahr | 201520162017201820192020 |
| Betriebsspannung | 12/24 V (Weitbereich) |
| Betriebstemperatur | ab -30 °C (Außeneinsatz)bis 70 °C und mehr |
| Breite | 50–150 mm |
| Eingangsempfindlichkeit | bis 6 V |
| Fahrzeugmarke | SeatSkodaVolkswagen |
| Höhe | bis 40 mm |
| Kamera-Umschaltung | Automatisch per Rückwärtsgang |
| Kameraeingänge | Rückfahrkamera |
| Kamerafunktionen | Automatische Umschaltung |
| Steckertyp | Cinch (RCA) |
| Stromaufnahme | 50–100 mA |
| Videoanschlüsse | AV-Eingang |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS) |
| Werks-Infotainment | Skoda Columbus / AmundsenVW MIB I / MIB II |
| Werksdisplay-Größe | bis 7 Zoll |
| Werksradio | VW MIB |
| _Produkt Gruppe | VW |
