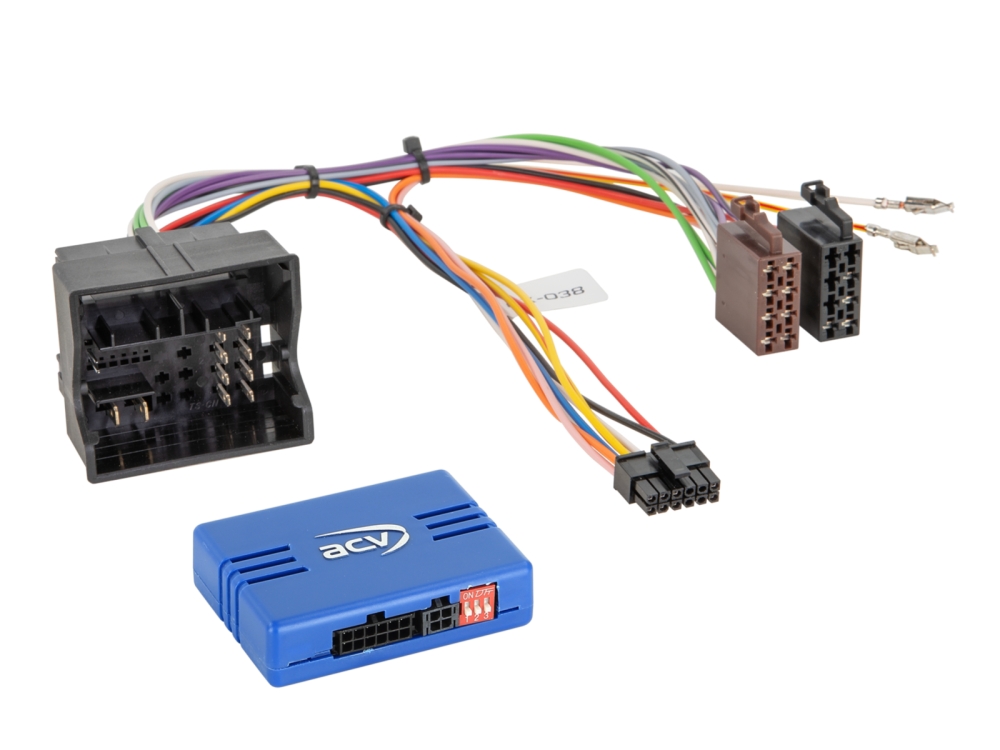

LFB Audi/MAN/Seat/Skoda/VW diverse Fahrzeuge 52Pin Quadlock 3
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- E-Call nicht unterstützt
- Fahrzeuge MAN / Seat / Skoda / VW mit E-Call:
- Fahrzeuge MAN / Seat / Skoda / VW mit Rückfahrkamera:
- Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

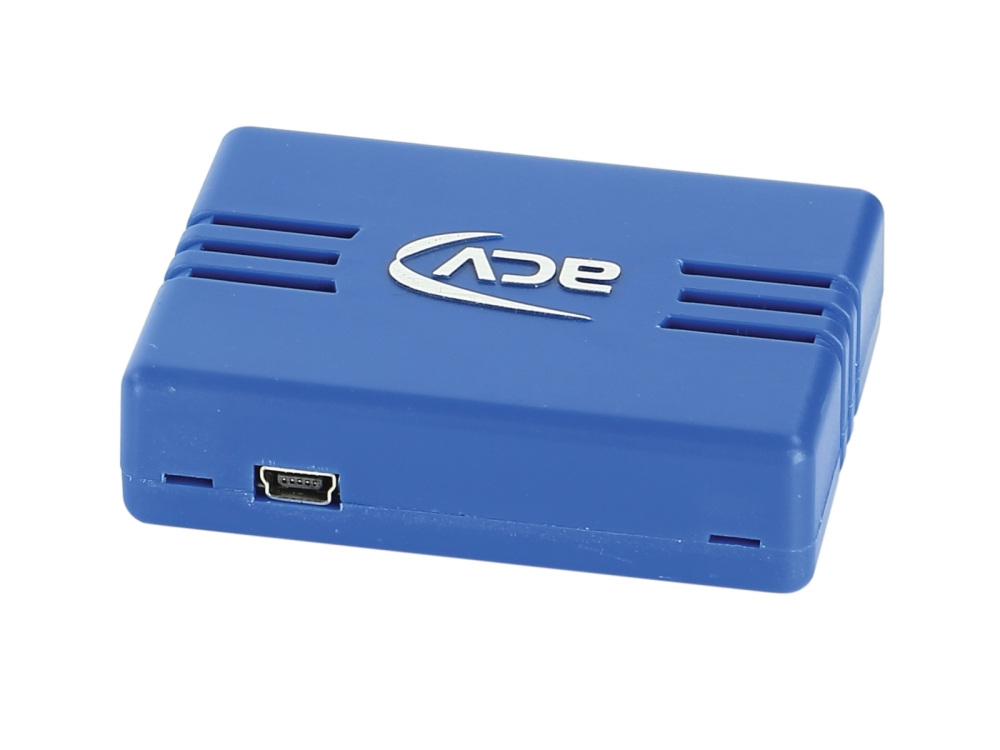

- Diagnose LED:
- blau blinken > CAN Bus Suche
- blau konstant > CAN Bus aktiv
- rot > +12V Zündungsstrom aktiv
- E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

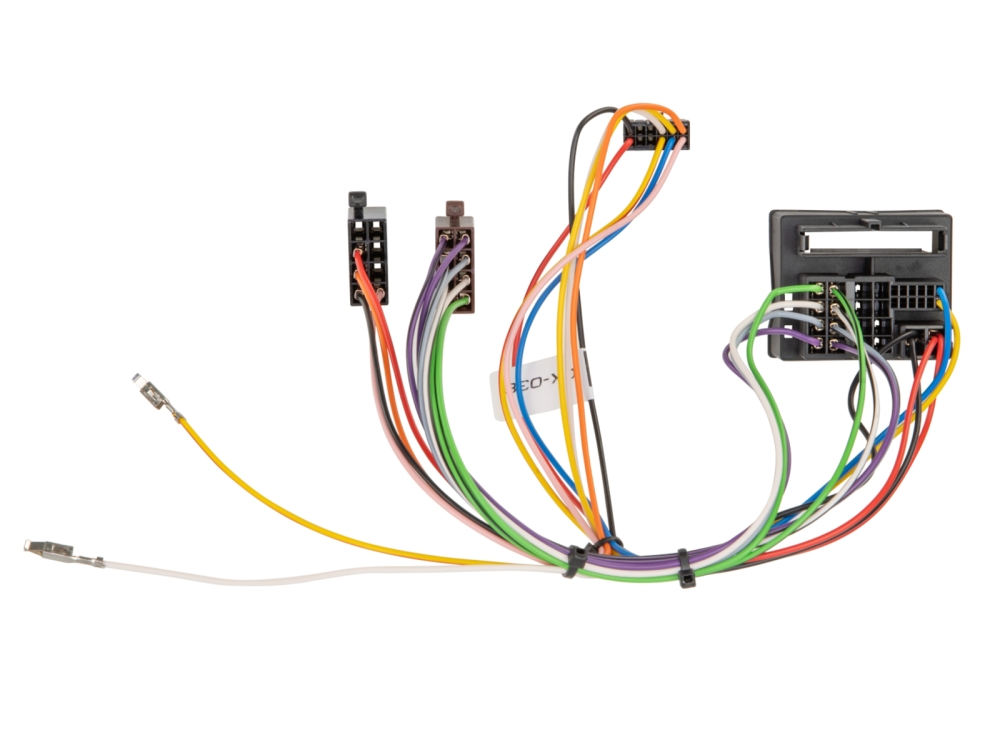

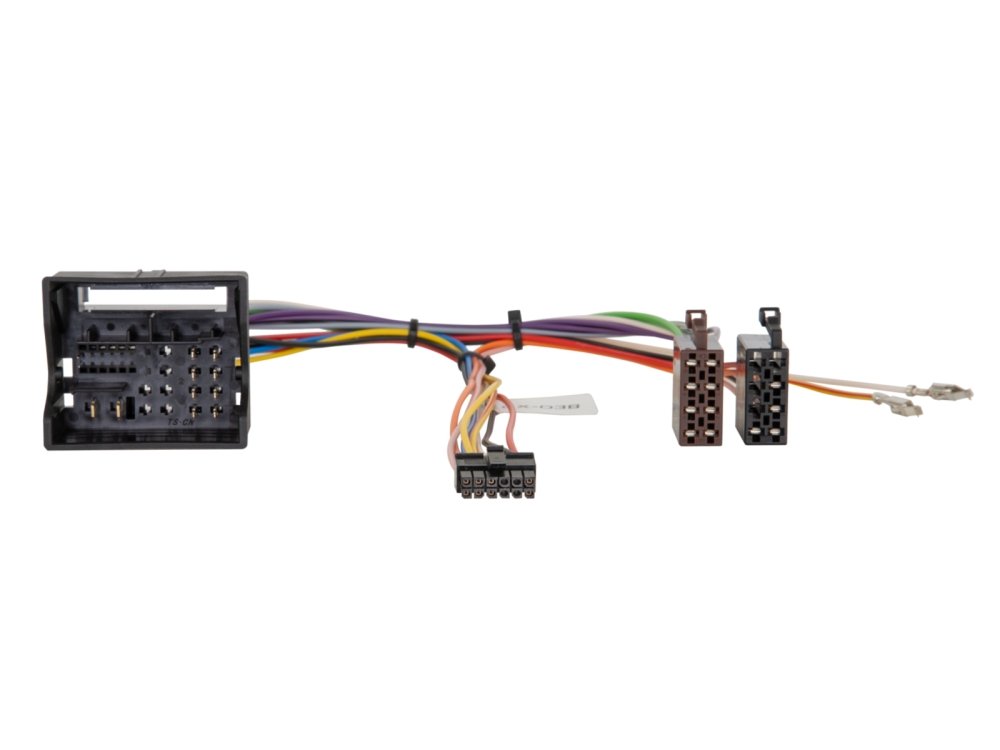

- Anschluss: 52 Pin VAG Quadlock Stecker > Artikel: 42cx38

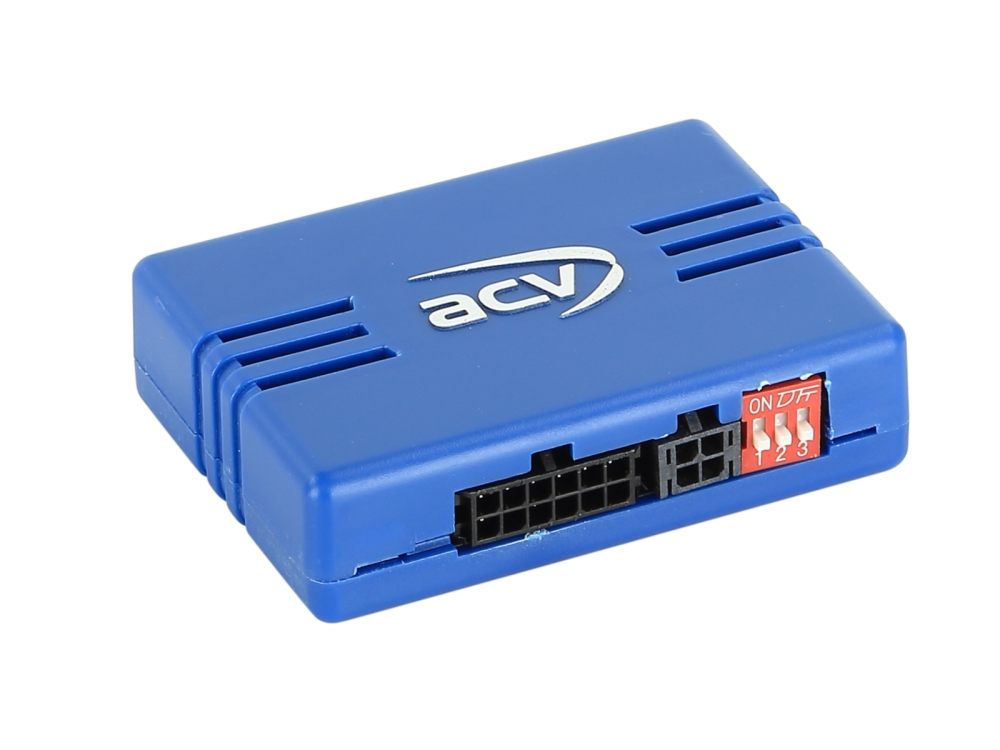

- Dipschalterstellung für Nachrüstgerät prüfen
- Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform
- Fahrzeugeinstellungen nicht unterstützt
Für folgende Fahrzeuge geeignet:
Audi
Audi A1 (8X) 07/2010 - 11/2014*
Audi A1 (8X) 11/2014 - 04/2018*
Audi A3 (8V) 02/2013 - 05/2016
Audi A3 (8V) 07/2016 - 03/2020
Audi Q3 (8U) 10/2011 - 11/2014
Audi Q3 (8U) 02/2015 - 08/2018
MAN
MAN TGE 04/2017 - 2023
Seat
Seat Alhambra (7N) 06/2015 - 01/2022
Seat Arona (KJ) 11/2017 - 06/2021
Seat Ateca (5FP) 08/2016 - 08/2020
Seat Ateca (5FP) 08/2020 - 2023
Seat Ibiza (6P) 07/2015 - 04/2017
Seat Ibiza (KJ) 07/2017 - 03/2021
Seat Mii (AA) 05/2015 - 04/2018
Seat Mii (AA) 01/2020 - 02/2021
Seat Leon (5F) 11/2012 - 12/2016
Seat Leon (5F) 11/2016 - 01/2020
Seat Toledo (NH) 03/2013 - 08/2018
Skoda
Skoda Citigo (AA) 05/2017 - 06/2019
Skoda Fabia III (5J) 11/2014 - 08/2018
Skoda Fabia III (5J) 08/2018 -05/2021
Skoda Karoq (NU) 11/2017 - 11/2021
Skoda Kodiaq (NS) 03/2017 - 06/2021
Skoda Octavia III (5E) 02/2013 - 12/2016
Skoda Octavia III (5E) 01/2017 - 01/2020
Skoda Rapid (NH) 04/2015 - 05/2017
Skoda Rapid (NH) 05/2017 - 02/2019
Skoda Superb (3V) 06/2015 - 06/2019
Skoda Yeti (5L) 10/2013 - 07/2017
VW
VW Amarok (2H) 09/2016 - 07/2020
VW Arteon (3H) 11/2017 - 06/2020
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2023**
VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020
VW Grand California (SY/SZ) 03/2019 - 2023
VW Passat B8 10/2014 - 05/2019
VW Polo V (6R) 04/2014 - 07/2017
VW Polo VI (AW) 11/2017 - 05/2021
VW Scirocco (13) 08/2014 - 10/2017
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW T6.1 (7HC) 11/2019 - 2023
VW T-Roc (A1) 11/2017 - 10/2021
VW Taigo (CS) 10/2021 - 2023
VW Tiguan II (5N) 05/2016 - 05/2021
VW Touran (5T) 09/2015 - 2023
VW UP! (AA) 07/2016 - 12/2020
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückfahrssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Fahrzeuge mit Concert OEM Gerät mit Farbmonitor Armaturenbrett
*Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 42cx25
**Rückfahrsignal nur bei laufendem Motorem Motor
Allgemeine Installationshinweise:
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
| * Produkt Gruppe | * 42A-lfb-adapter* Lenkradfernbedienungsadapter |
| Adapter-Typ | Lenkradfernbedienungsadapter |
| Anschluss Radio | Quadlock |
| Ausstattung & Funktionen | CAN-BusLenkradfernbedienung |
| CAN-Bus | Mit CAN-Bus |
| E-Call | Nicht unterstützt |
| Einbauzweck | Lenkradfernbedienung erhaltenRadiotausch |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeugmarke | AudiSeatSkodaVolkswagen |
| Fahrzeugmodell | Audi A3Seat Leon |
| Fahrzeugsignale | Beleuchtung (Klemme 58)GeschwindigkeitLenkradfernbedienungRückwärtsgangZündung (Klemme 15) |
| Interface-Typ | Lenkradinterface |
| Lenkradfernbedienung | Lenkradfernbedienung bleibt erhalten |
| Passform | Fahrzeugspezifisch |
| Produktart | Lenkradfernbedienungsadapter |
| Werks-Infotainment | Audi Symphony / Concert |
| Werksschnittstelle | Quadlock |
