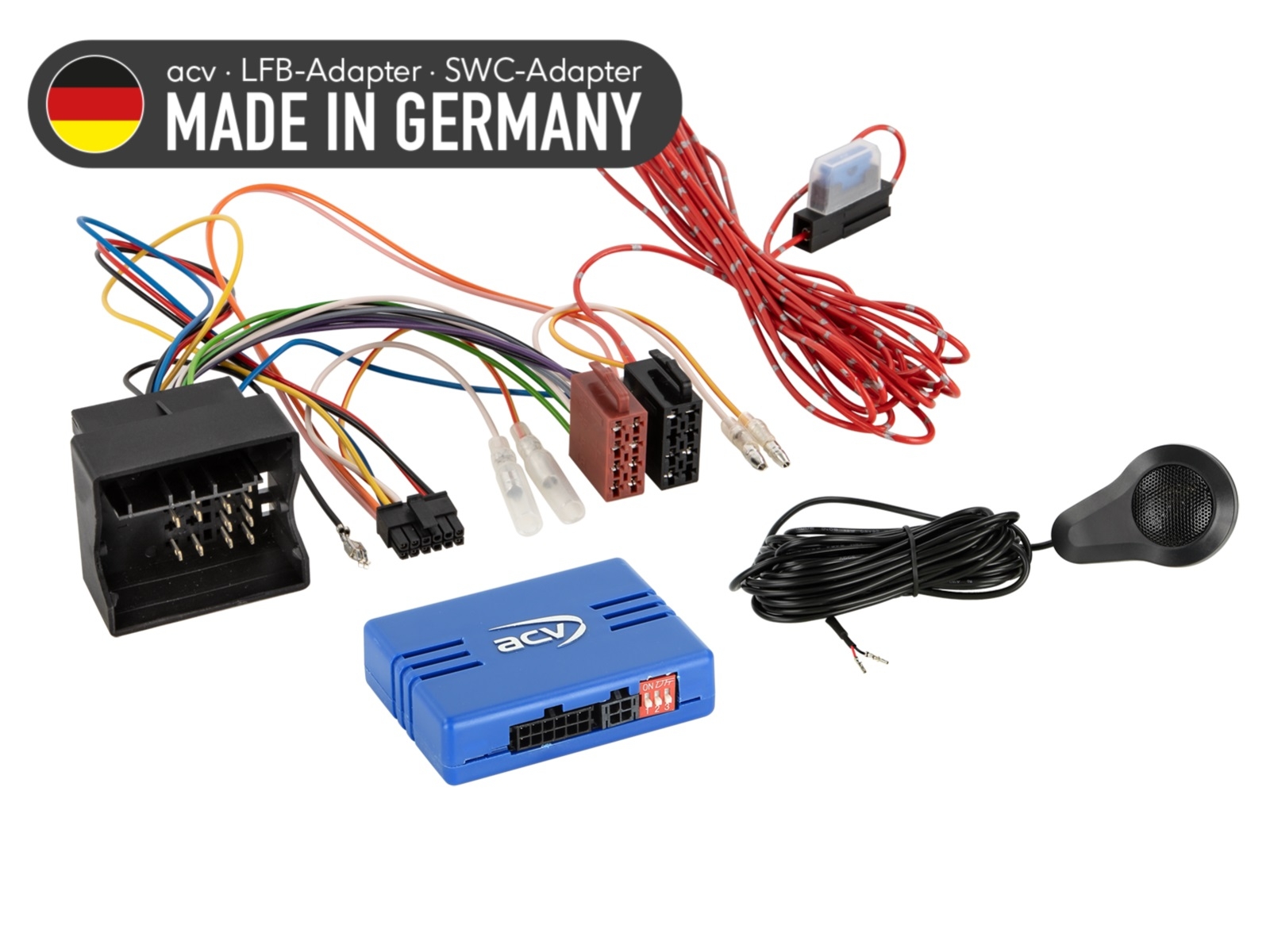

LFB BMW/Mini diverse Fahrzeuge 40Pin Quadlock/PDC

Lenkradfernbedienungsadapter BMW / Mini

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus
Anschluss: 40 Pin Quadlock BMW Stecker > Artikel: 42cx12
Anschluss: +12V Dauerstrom Klemme 30 Batterie abgesichert > loses Kabel rot

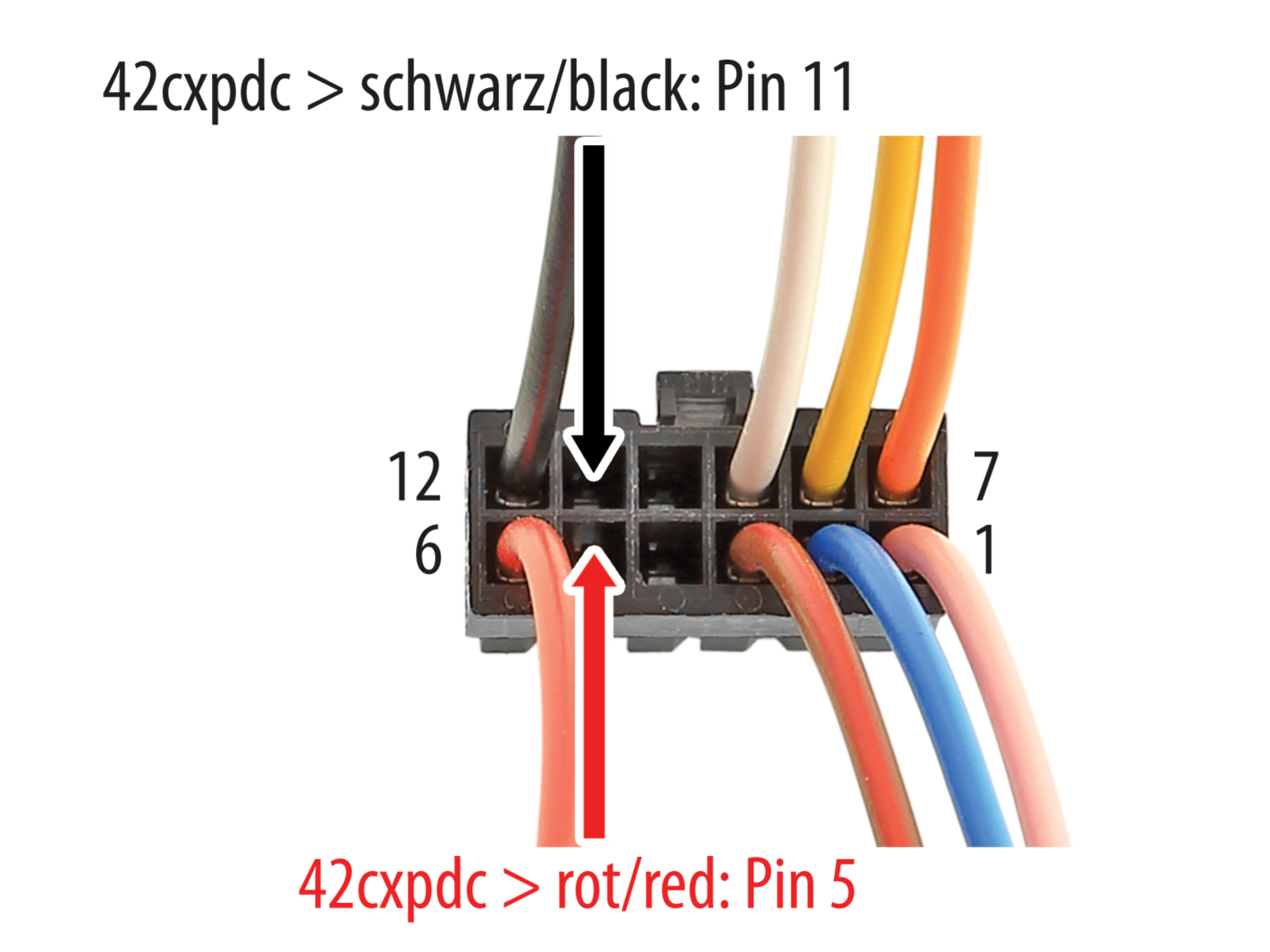

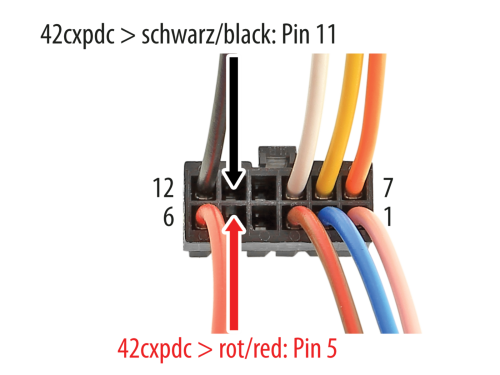

Anschluss LFB Lautsprecher 42cxpdc Artikelbild 3:

Pin 5: 42cxpdc rot
Pin 11: 42cxpdc schwarz
Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge mit PDC hinten
Fahrzeuge mit Business Professional OEM Gerät
Fahrzeuge BMW ohne iDrive
Fahrzeuge BMW ohne OEM MOST Soundsystem

Fahrzeuge BMW mit OEM MOST Soundsystem:

Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51*

Warntöne zusätzlich:

Warnton Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc
Warntöne zur Zeit noch nicht unterstützt

Diagnose LED:

blau blinken > CAN Bus Suche
blau konstant > CAN Bus aktiv
rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

BMW

BMW 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW 5er (E60/E61) 07/2003 - 07/2010*
BMW 6er (E63/E64) 09/2004 - 11/2010
BMW 7er (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014*

Mini

Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51

* Produkt Gruppe	* 42A-lfb-adapter
Adapter-Typ	Lenkradfernbedienungsadapter
Anschluss Radio	Quadlock (40 Pin)
Ausstattung & Funktionen	CAN-Bus Lenkradfernbedienung
Baujahr	2001 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016
Baureihe	E87 E90/E91
CAN-Bus	Mit CAN-Bus
Einbauzweck	Lenkradfernbedienung erhalten Radiotausch
Einparkhilfe	Optische PDC-Anzeige PDC hinten
Fahrzeug Baureiche	E60 E61 E63 E64 E65 E66 E70 E71 E81 E82 E84 E87 E88 E89 E90 E91 E92 E93
Fahrzeug-Bus	CAN-Bus
Fahrzeug-Integration	Parksensor-Anzeige
Fahrzeug-Plattform	BMW E-Serie
Fahrzeugausstattung	Ohne Werks-Soundsystem
Fahrzeugdaten-Anzeige	Parkpiepser-Anzeige (PDC)
Fahrzeugmarke	BMW
Fahrzeugmodell	BMW 3er BMW 5er
Fahrzeugsignale	Beleuchtung Geschwindigkeit Lenkradfernbedienung Rückwärtsgang Zündung
Fahrzeugtyp	PKW
Lenkradfernbedienung	Lenkradfernbedienung bleibt erhalten
Passform	Fahrzeugspezifisch
Pin-Anzahl	40 Pin (Quadlock)
Produktart	Lenkradfernbedienungsadapter
Stecker Bezeichnung	40-Pin
Stromanschluss	Dauerplus (Klemme 30)
Warntöne	Warntöne nicht unterstützt
Werksschnittstelle	Quadlock
Zusatzzubehör	Zusätzlicher Adapter nötig
iDrive-Controller	Ohne iDrive
