LFB diverse Fahrzeuge 12Pin/24 Pin/8Pin Multilead

LFB diverse Fahrzeuge 12Pin/24 Pin/8Pin Multilead

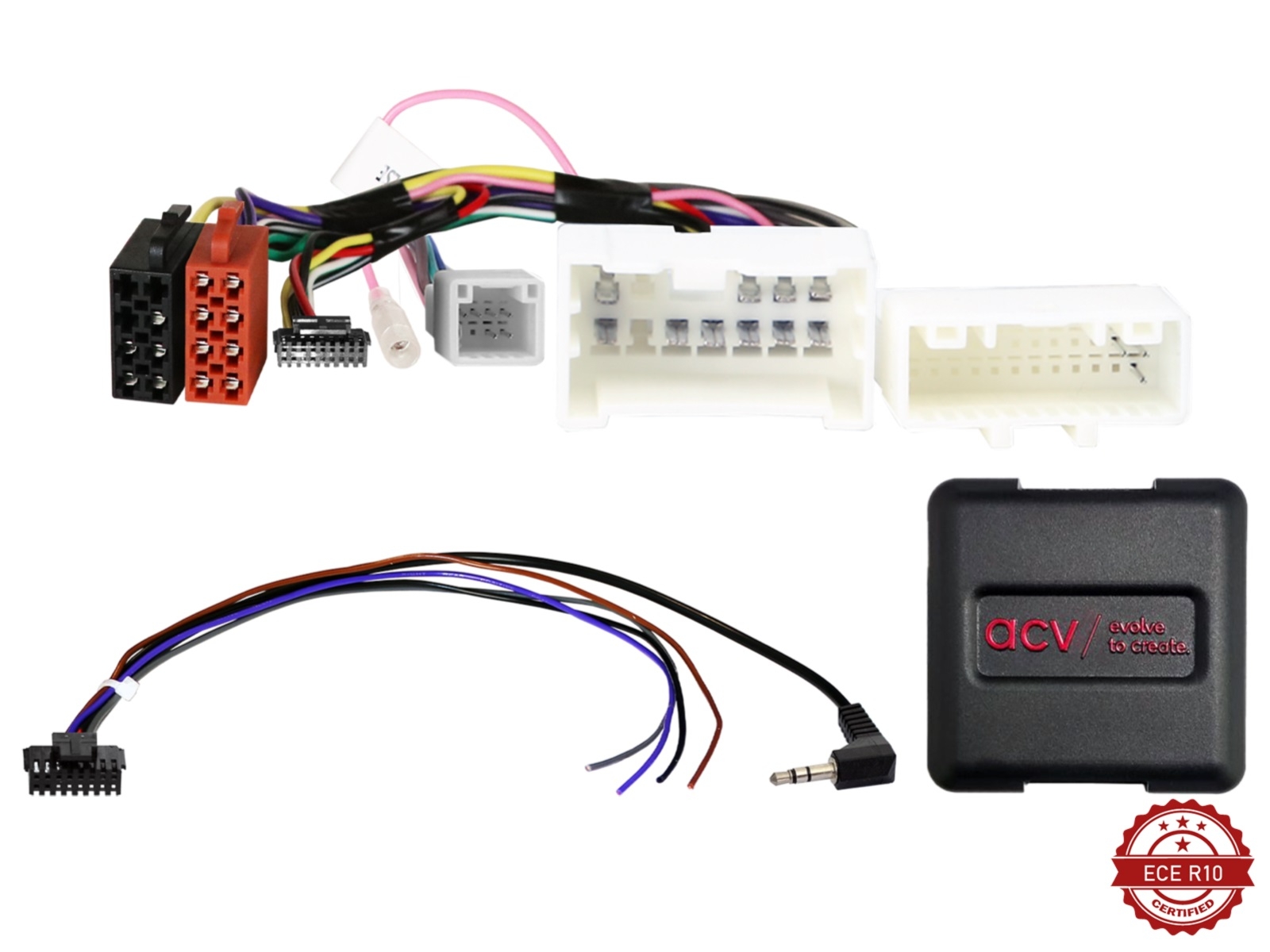

Lenkradfernbedienungsadapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis

• analog
• Anschluss: 12 Pin / 24 Pin / 8 Pin Dacia Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Codierung / Führung grauer Werksstecker mit Werkstattmitteln anpassen wenn notwendig
• Fahrzeuge Dacia mit Media Nav / Media Nav Evo OEM Navigation
• Fahrzeuge Dacia 2017> mit Visteon RO13-X07 OEM Gerät ohne CAN Bus:
  • LFB Dacia/Fiat/Opel/Nissan/Renault 20Pin/32Pin Nissan > Artikel: 42xvx007

Fahrzeuge Opel

• Fahrzeuge Opel mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX
• Fahrzeuge Opel mit Anatel 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrom Drehknopf
• Fahrzeuge Opel ohne Navi 80 Intellilink OEM Navigation

Fahrzeuge Renault

• Fahrzeuge Renault ohne R-Link OEM Navigation Silverbox

Fahrzeuge 2018>

• rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
• Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig

Fahrzeuge mit OEM Navigation / OEM Rückfahrkamera

• 24 Pin Stecker vor Installation auf richtige Belegung durch Messen mit Werksgerät prüfen

Pinbelegung

• Pin 9: +6V Speisespannung OEM Kamera
• Pin 21: Masse GND OEM Kamera
• Pin 10: Video +
• Pin 22: Video -

Spannungswandler +6V Speisespannung OEM Kamera

• Spannungswandler 12 Volt > 6 Volt 1,5A max. > Artikel: 30.3520-04

Nachrüstgeräte

• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet

Dacia

• Dokker (SD) 12/2012 - 11/2021
• Dokker Stepway (SD) 11/2014 - 11/2020
• Duster (SD) 11/2013 - 12/2017
• Duster (SR) 01/2018 - 07/2021
• Duster (SR) 09/2021 - 2024*
• Lodgy (SD) 06/2012 - 06/2021
• Lodgy Stepway (SD) 11/2014 - 06/2021
• Logan MCV (SD) 07/2013 - 09/2020
• Sandero (SD) 01/2013 - 09/2020
• Sandero Stepway (SD) 01/2013 - 09/2020

Fiat

• Talento (ZAF 296) 07/2016 - 10/2021**

Mercedes

• Citan (W415) 10/2012 - 12/2020

Nissan

• NV300 (4/J4) 11/2016 - 06/2019**
• NV300 (4/J4) 06/2019 - 09/2021**
• NV300 (4/J4) 05/2021 - 09/2021**
• NV400 (M) 07/2014 - 07/2020
• NV400 (M) 07/2020 - 12/2021
• Primastar (4/F4/J4) 01/2011 - 05/2015**

Opel

• Movano B (X62) 10/2013 - 09/2019***
• Movano B (X62) 10/2019 - 08/2021***
• Vivaro B (X82) 06/2014 - 01/2019***

Renault

• Captur (R) 06/2013 - 03/2017**
• Captur (R) 03/2017 - 12/2019
• Clio IV (X98) 11/2012 - 06/2016***
• Clio IV (X98) 06/2016 - 12/2020***
• Kangoo (W) 03/2013 - 12/2020
• Master III (M) 09/2014 - 08/2018**
• Master III Z.E. (M) 06/2018 - 06/2020**
• Master III (M) 10/2019 - 2024**
• Trafic III (J/JL) 09/2014 - 07/2019**
• Trafic III (J/JL) 09/2019 - 03/2022**
• Twingo (N) 01/2012 - 07/2014****

Folgende Signale werden zur Verfügung gestellt

• Lenkradfernbedienung

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Hinweise zu den Fahrzeugen

* Fahrzeuge mit Radiovorbereitung

** Fahrzeuge mit Media Nav / Media Nav Evo OEM Navigation

*** Fahrzeuge mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX / Media Nav OEM Navigation

*** Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrome Drehknopf

**** Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB
