Lenkradfernbedienungsadapter Hyundai / Kia

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

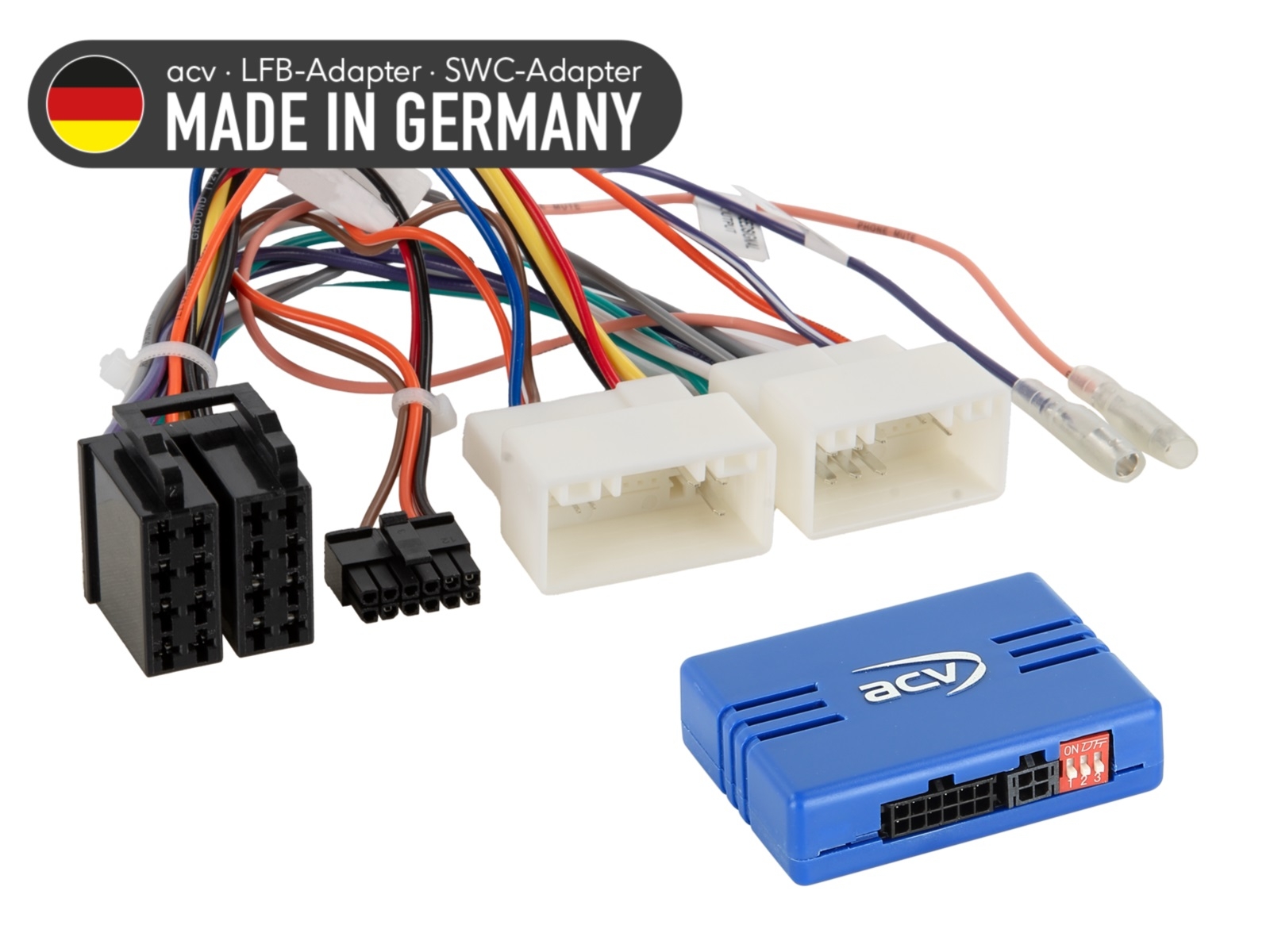

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog

Anschluss: 24 Pin / 18 Pin Hyundai Stecker Navigation

Dipschalterstellung für Nachrüstgerät prüfen

Fahrzeuge mit OEM Navigation

Fahrzeuge ohne OEM Soundsystem

Fahrzeuge mit abweichenden Steckerbelegungen:

Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen

Diagnose LED:
blau konstant > Interface aktiv +12V Spannungsversorgung Zündungsstrom vorhanden
rot > Lenkradfernbedienung Tastenfunktion erkannt

Für folgende Fahrzeuge geeignet:

Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H350 06/2015 -12/2019
Hyundai i10 (IA) 11/2013  - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019
Hyundai i20 (GB) 12/2014 - 06/2018
Hyundai i20 (GB) 07/2018 -09/2020
Hyundai i30 (GD/GDH) 03/2012 - 05/2015
Hyundai i30 (GD/GDH) 05/2015 - 05/2017
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018
Hyundai i40 (VF) 10/2018 - 07/2019
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021*
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundai ix45 2013 - 2018*
Hyundai Santa-Fe (DM) 10/2012 - 11/2015
Hyundai Santa-Fe (DM) 12/2015 - 08/2018
Hyundai Sonata (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015

Kia
Kia Ceed (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Optima (TF) 06/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Ceed (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sorento (XM) 10/2012 - 03/2015
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

*Fahrzeuge mit Continental OEM Navigation

Anschlusskabel für folgende Radiohersteller:

Multilead diverse Geräte > Artikel: 42arc100

Alpine 3,5mm Klinkenanschluss > Artikel: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
China HU Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
Clarion 3,5mm Klinkenanschluss > Artikel: 42arc104
Digital Dynamics Einkabelanschluss > Artikel: 42arc108
ESX Key1 / Key2 Anschluss > Artikel: 42arc000
JVC 3,5mm Klinkenanschluss > Artikel: 42arc104
JVC Einkabelanschluss > Artikel: 42arc105
Kenwood Einkabelanschluss > Artikel: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss > Artikel: 42arc000
Pioneer 3,5mm Klinkenanschluss > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss > Artikel: 42arc1072
Snooper Key1 / Key2 Anschluss > Artikel: 42arc000
Sony 3,5mm Klinkenanschluss > Artikel: 42arc107
XZent Einkabelanschluss > Artikel: 42arc108
Zenec Einkabelanschluss > Artikel: 42arc108
