LFB Toyota Fahrzeuge 28Pin Multilead USB/Antenne/Kamera

Komplettset inkl. Einbauzubehör

Hersteller

Modell

Baujahr

Bitte wählen Sie Ihr Fahrzeug aus, um passende Komplettsets anzuzeigen.

Ihre Frage zum Produkt

Dokumente:

Bedienungsanleitung

(1.57 MB)

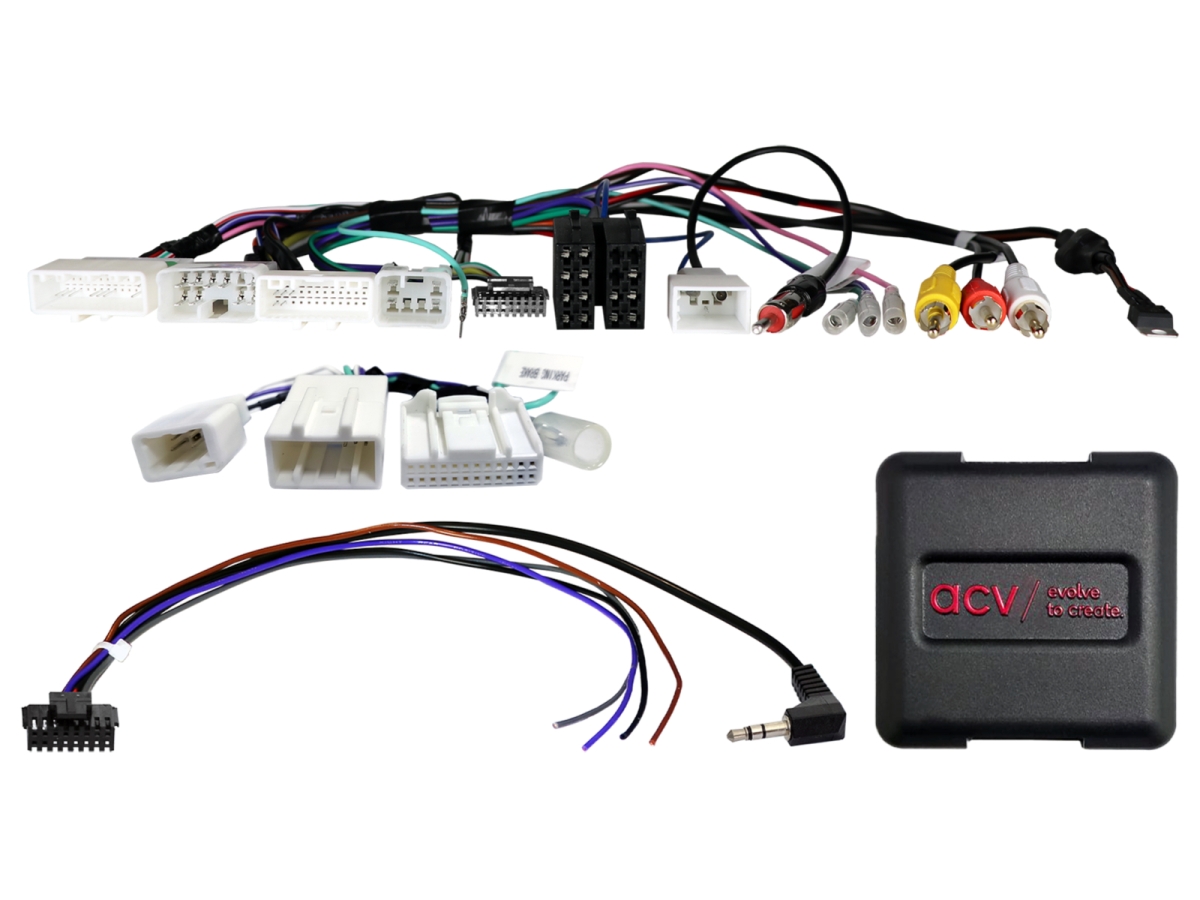

LFB Toyota Fahrzeuge 28Pin Multilead USB/Antenne/Kamera

Lenkradfernbedienungsadapter Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog
Anschluss: 10 Pin / 6 Pin / 28 Pin Toyota Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne > DIN(m)
Anschluss: OEM Kamera 24 Pin > Cinch(m) gelb Kameraeingang
Anschluss: OEM Kameraadapter 16 Pin > 24 Pin
Anschluss: OEM USB > USB-A
Anschluss: OEM AUX > Cinch(m) rot/weiß
Fahrzeuge mit Matsushita / Fujitsu Ten OEM Gerät
Fahrzeuge mit/ohne Rückfahrkamera
Fahrzeuge ohne 360° Kamerasystem

Fahrzeuge mit abweichenden Steckerbelegungen:

Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss durch messen prüfen
+12V Rückfahrsignal alternativ: rot 0,5mm 4-Ader Kabelbaum > Kofferraum Heckverkleidung durch messen prüfen
Kamera +6V Spannungsversorgung > vor Installation auf richtige Belegung mit OEM Gerät prüfen
Video +/- > vor Installation auf richtige Belegung mit OEM Gerät prüfen
USB > vor Installation auf richtige Belegung mit OEM Gerät prüfen
AUX > vor Installation auf richtige Belegung mit OEM Gerät prüfen
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Toyota

Toyota Auris (E150) 03/2010 - 01/2013
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Fortuner 2011 - 2015
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Innova 2011 - 2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3) 05/2010 - 02/2013
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung

*Fahrzeuge ohne JBL OEM Gerät

* Produkt Gruppe	42x-lfb-adapter Lenkradfernbedienungsadapter
Adapter-Typ	AUX-Adapter Lenkradfernbedienungsadapter
Antennen Anschluss	DIN Stecker (M)
Antennenanschluss	DIN
Ausstattung & Funktionen	Lenkradfernbedienung Rückfahrkamera-Eingang
Baujahr	2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020
CAN-Bus	Analog (ohne CAN-Bus)
Einbauzweck	Lenkradfernbedienung erhalten Radiotausch
Fahrzeug-Bus	Analog (ohne Bus)
Fahrzeugmarke	Toyota
Fahrzeugsignale	Lenkradfernbedienung
Kameraeingänge	Rückfahrkamera
LFB-Ausgang	3,5 mm Klinke Loses Kabel
Lenkradfernbedienung	Lenkradfernbedienung bleibt erhalten
Lieferumfang	Antennenadapter
Passform	Fahrzeugspezifisch
Pin-Anzahl	bis 10 Pin
Produktart	Lenkradfernbedienungsadapter
Stecker Bezeichnung	10-Pin 28-Pin
Steckertyp	3,5 mm Klinke
