Bedienungsanleitung (1.41 MB)
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>
Radioanschlusskabel acv > diverse Geräte
acv Qualität
- Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
- Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
- Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
- Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
- Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
- Vor der Endmontage auf Funktion prüfen.
Hinweis:

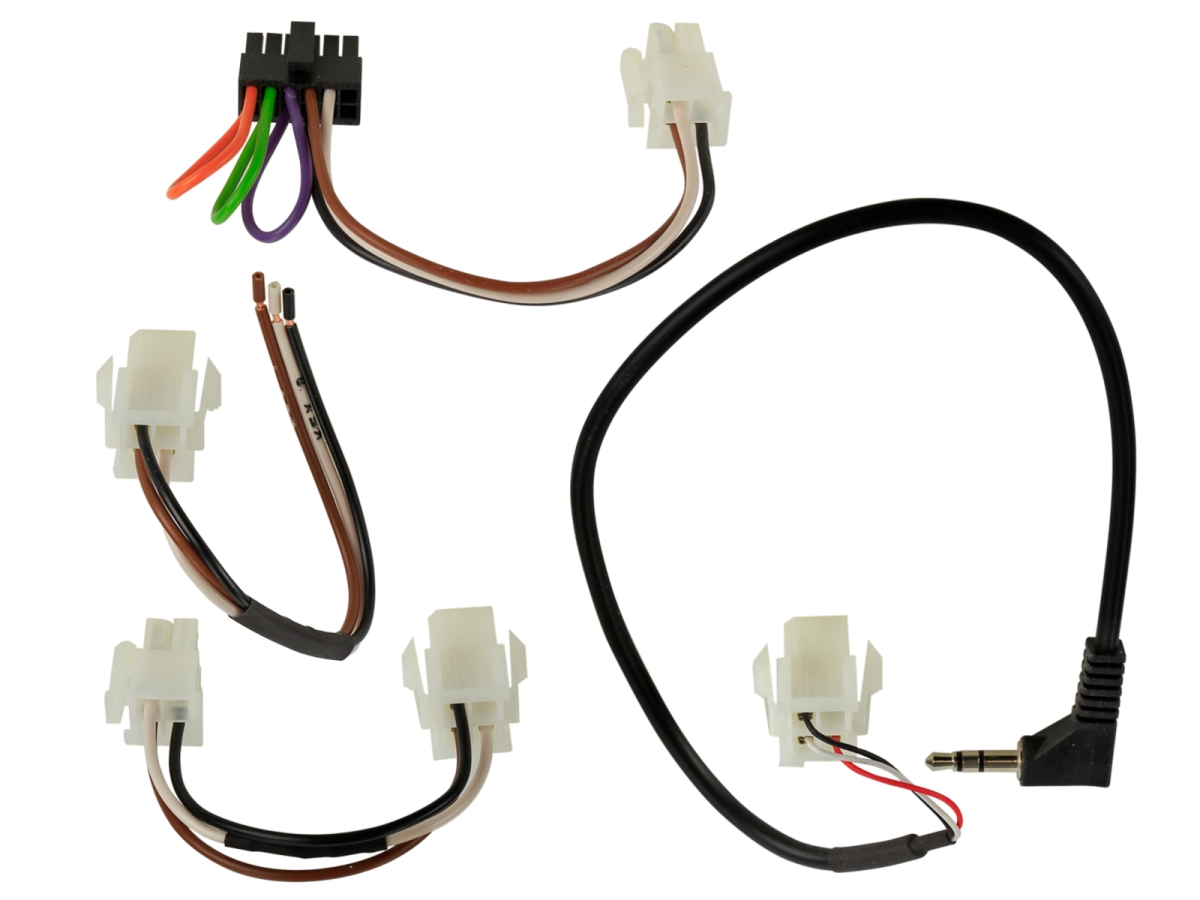

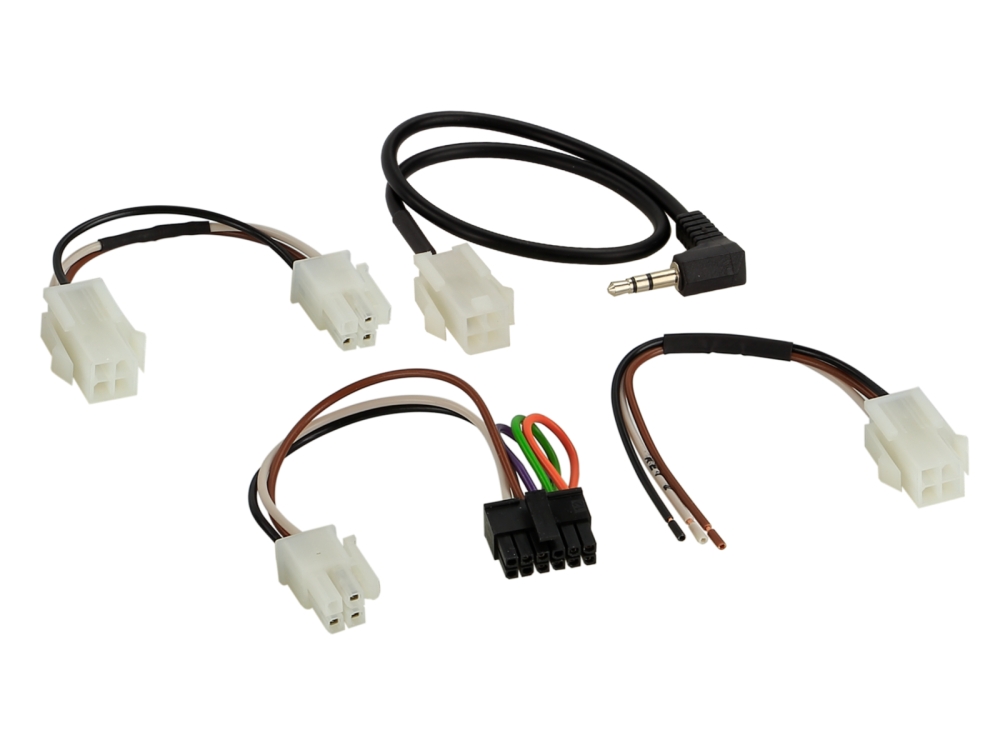

- Anschluss: 12 Pin Micro Fit > Molex Mini Fit
- Molex Mini Fit > Key1 / Key2 / GND
- Molex Mini Fit > 3,5mm Klinke

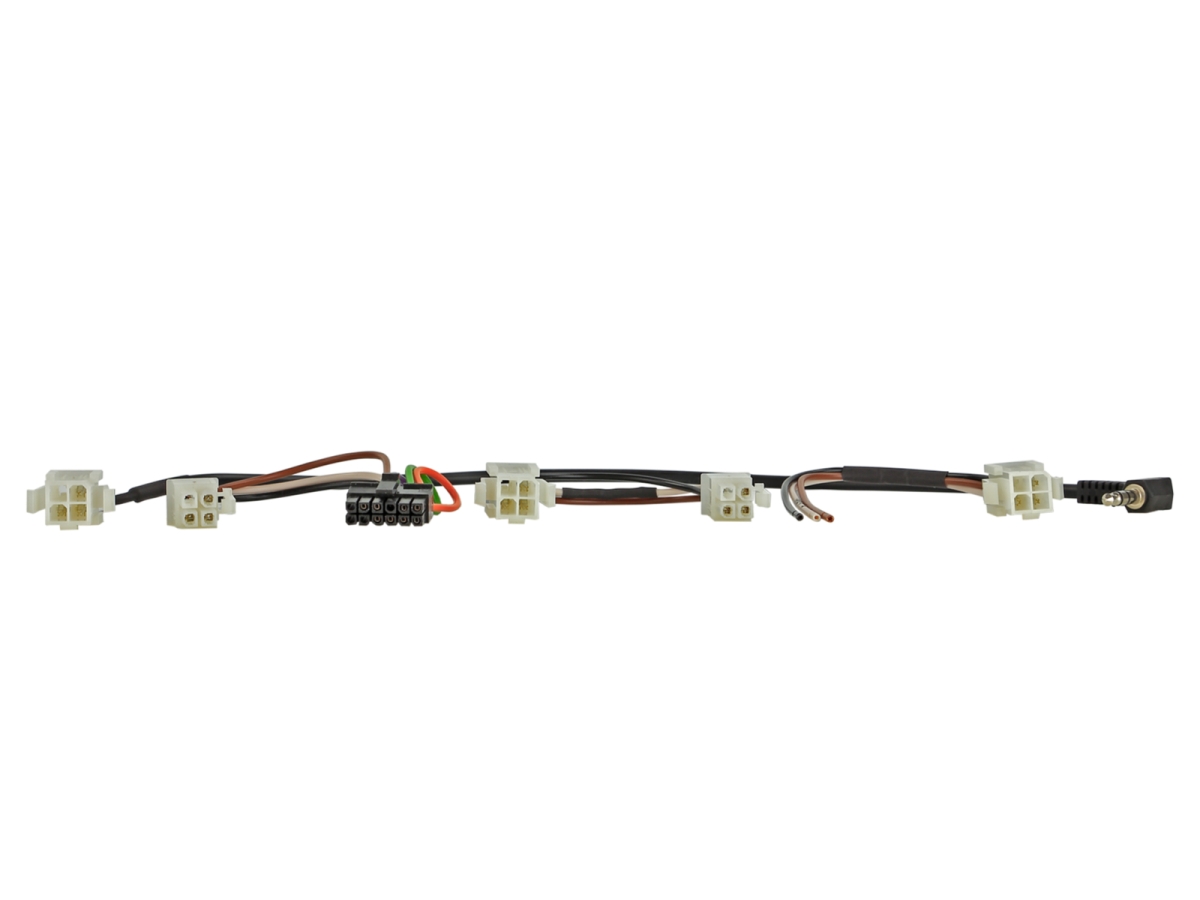

- Molex Mini Fit > Molex Mini Fit > Molex Mini Fit > 3,5mm Klinke Pioneer AVH/DMH/SPH*
- LFB-Radioanschlusskabel für acv LFB Interfaces 42s xxxxx
- LFB-Radioanschlusskabel für Infodapter 43u xxxx
- Konfiguration siehe BDA
- Atoto Nachrüstgeräte nicht unterstützt
- Axion Nachrüstgeräte nicht unterstützt
- Kienzle Nachrüstgeräte nicht unterstützt
Für folgende Anwendung:
- Alpine 3,5mm Klinkenanschluss
- Beat Einkabelanschluss
- Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
- Blaupunkt 2010> 3,5mm Klinkenanschluss
- China HU Key1 / Key2 / (GND) Anschluss
- Clarion 3,5mm Klinkenanschluss
- ESX Key 1 / Key 2 Anschluss
- JVC 3,5mm Klinkenanschluss
- JVC Einkabelanschluss
- Kenwood Einkabelanschluss
- Kenwood 2017> 3,5mm Klinkenanschluss
- Kenwood 2020> Key1 / Key2 / GND Anschluss
- Nakamichi Einkabelanschluss
- Panasonic Einkabelanschluss
- Philips Einkabelanschluss
- Pioneer 3,5mm Klinkenanschluss
- Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex Zwischenstecker
- Snooper Key1 / Key 2 Anschluss
- Sony 3,5mm Klinkenanschluss
- XZent Einkabelanschluss
- XZent Key1 / Key2 / GND Anschluss
- Zenec Einkabelanschluss
*Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
Pioneer AVH
- Pioneer AVH-A240BT
- Pioneer AVH-A240DAB
Pioneer DMH
- Pioneer DMH-A240BT
- Pioneer DMH-A241BT
- Pioneer DMH-A340DAB
- Pioneer DMH-A245BT
Pioneer SPH
- Pioneer SPH-DA160DAB
- Pioneer SPH-DA360DAB
| Adapter-Typ | Radioanschlusskabel |
| Einbauzweck | Lenkradfernbedienung erhalten |
| Kabelfunktion | Radioanschluss |
| Kabeltyp | Radioanschlusskabel |
| LFB-Ausgang | 3,5 mm Klinke |
| Produktart | Lenkradfernbedienungsadapter |
| Radiomarke | Pioneer |
| Stecker Bezeichnung | 12-Pin |
| Steckertyp | 3,5 mm Klinke |
| _Produkt Gruppe | Multilead |
