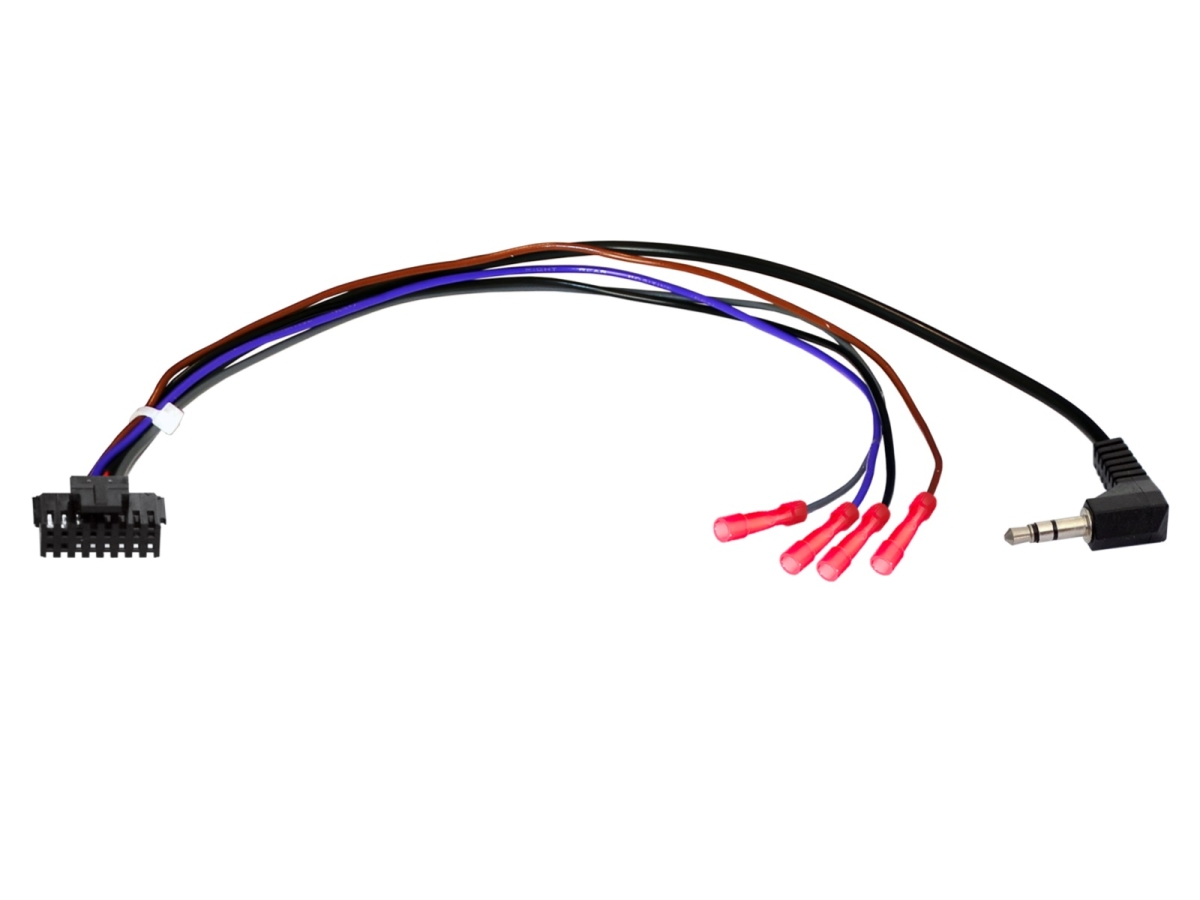

LFB Kabel 42x Interface analog/CAN Bus > Mutilead
Radioanschlusskabel 42x-Serie Multilead diverse Geräte
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.Alle Anschlüsse und Dipschaltereinstellungen müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
Vor der Endmontage auf Funktion prüfen.
Hinweis:
- Anschluss: 16 Pin > 3,5mm Klinke / Multikabelanschluss
- LFB-Radioanschlusskabel für analoge und CAN-Bus 42x(xx)-xxx LFB Interfaces
- Anschluss abhängig vom Radiohersteller
Analog:
- schwarz: GND
- blau: Key1 / SWC1
- grau: Key2 / SWC2
IR:
- braun: IR In / SWC
Analog / IR:
- 3.5 mm Klinke
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA Interface)
Atoto Nachrüstgeräte nicht unterstützt
Für folgende Anwendung:
- Alpine 3,5mm Klinkenanschluss
- Blaupunkt 2010> 3,5mm Klinkenanschluss*
- Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
- China HU Key1 / Key2 / (GND) Anschluss
- Clarion 3,5mm Klinkenanschluss
- ESX Key1 / Key2 Anschluss
- Grundig Einkabelanschluss
- JVC 3,5mm Klinkenanschluss*
- JVC Einkabelanschluss
- Kenwood Einkabelanschluss
- Kenwood 2017> 3,5mm Klinkenanschluss*
- Kenwood 2020> Key1 / Key2 / GND Anschluss*
- Philips Einkabelanschluss
- Pioneer 3,5mm Klinkenanschluss
- Snooper Key1 / Key2 Anschluss
- Sony 3,5mm Klinkenanschluss
- XZent Einkabelanschluss
- XZent Key1 / Key2 / GND Anschluss
- Zenec Einkabelanschluss
*Dippschaltereinstellungen abweichend:
- Blaupunkt 2010> 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
- JVC 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
- Kenwood 2017> 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
- Kenwood 2020> Key1 / Key2 / GND Anschluss > Key1 / Key2 (extended)
- XZent Einkabelanschluss > Zenec IR
