LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO

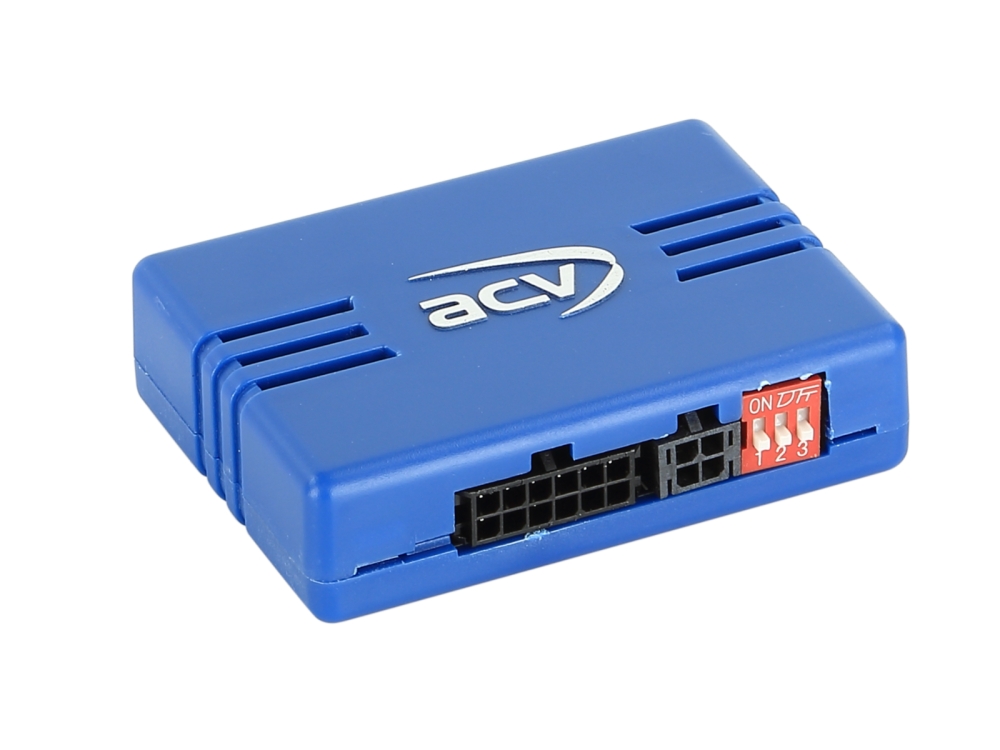

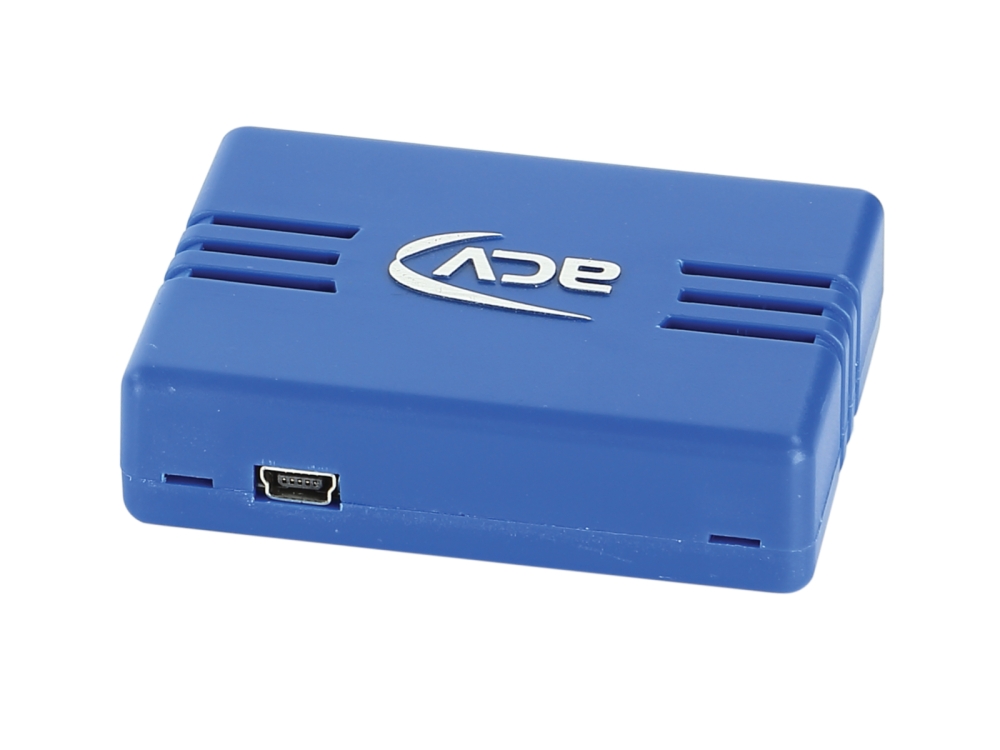

Lenkradfernbedienungsadapter Mercedes
Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.

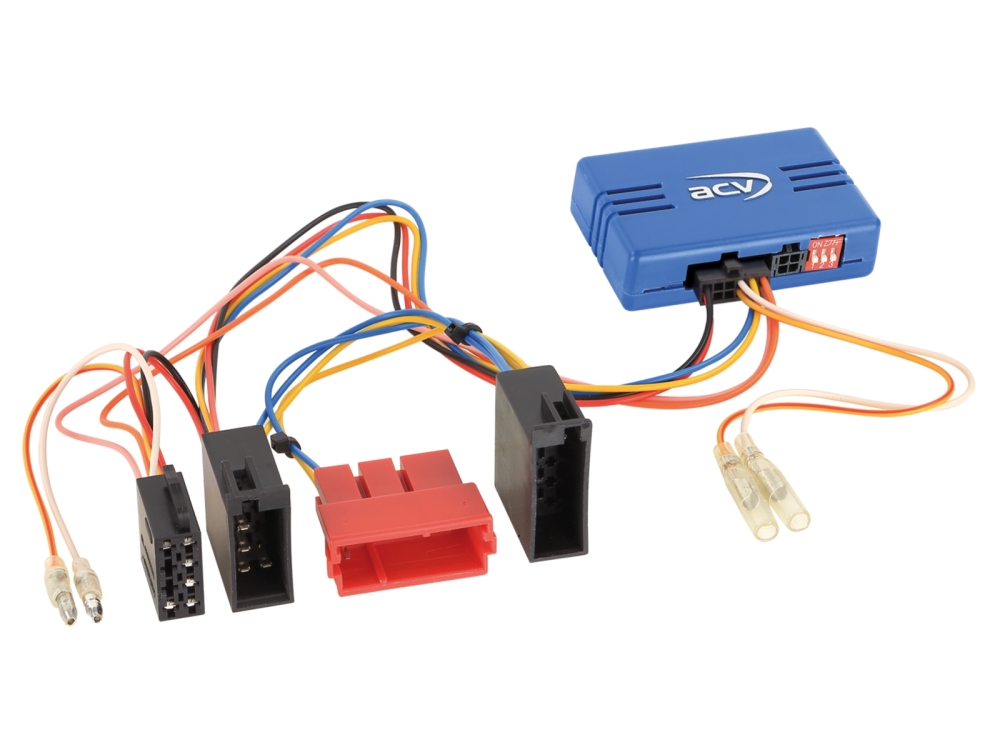

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war,
Für folgende Fahrzeuge geeignet:
Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 6/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-Klasse (W210) 06/1999 - 02/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Folgende Signale werden zur Verfügung gestellt:
Zündung
Beleuchtung
Rückwärtsgang
Speedpulse
Lenkradfernbedienung
Hinweis:
- CAN Bus
- Anschluss: ISO / 10 Pin ISO / Mini ISO Stecker Mercedes
- Dipschalterstellung für Nachrüstgerät prüfen
- Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
- Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
- Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
- Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation mit OEM Gerät prüfen:*
- Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus Anschluss:
- braun-rot verdrillt: CAN high
- braun verdrillt: CAN low
- CAN Bus an CAN Bus Verteiler Schwellerleiste
- CAN Bus an Klimatronik
- AN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
- CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6 CAN low
- CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN high / nicht Robert-Bosch CAN
- OEM Geräte mit ISO Blockanschluss:
- ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
- Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:
- Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
