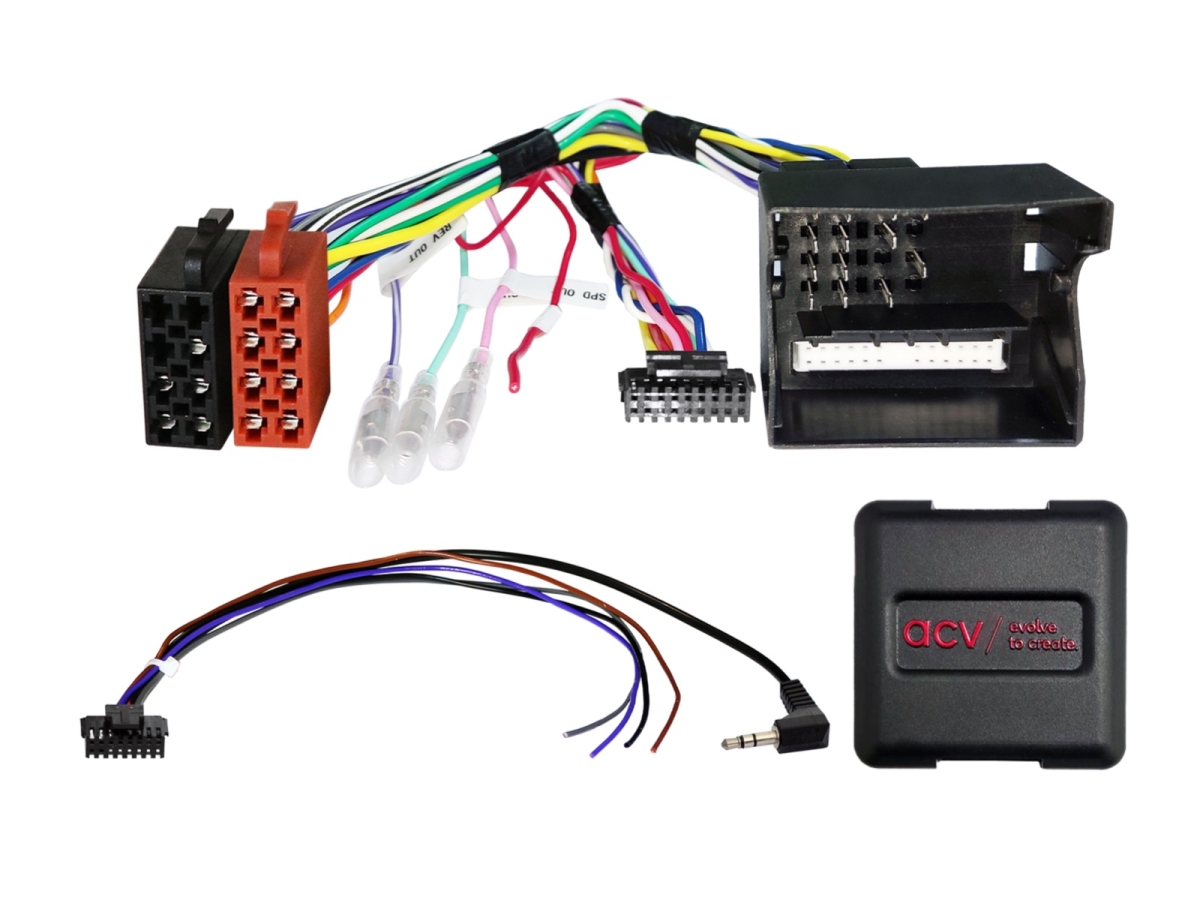

LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead

LFB Opel Corsa D 2008-2014 40Pin Quadlock Multilead

Lenkradfernbedienungsadapter Opel

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Opel Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: Stützspannung > loses Kabel
• Fahrzeuge mit CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM Gerät

Anschluss lose Kabel:

• rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert

Fahrzeuge mit Interfaceausfall nach längerer Betriebszeit:

1: OEM Gerät anschließen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff: 32 Pin OEM Displaystecker Can High / Can Low > Pin 20 / Pin 23
4: CAN Bus Alternativabgriff: Komfort-CAN an Klimatronik

Fahrzeugeinstellungen unterstützt (siehe BDA)

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Opel

• Opel Corsa D (S07) 12/2008 - 11/2010
• Opel Corsa D (S07) 01/2011 - 08/2014

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt
