LFB VW Crafter 2014-2016 40Pin Quadlock/Dauerstrom

LFB VW Crafter 2014-2016 40Pin Quadlock/Dauerstrom

Lenkradfernbedienungsadapter VW

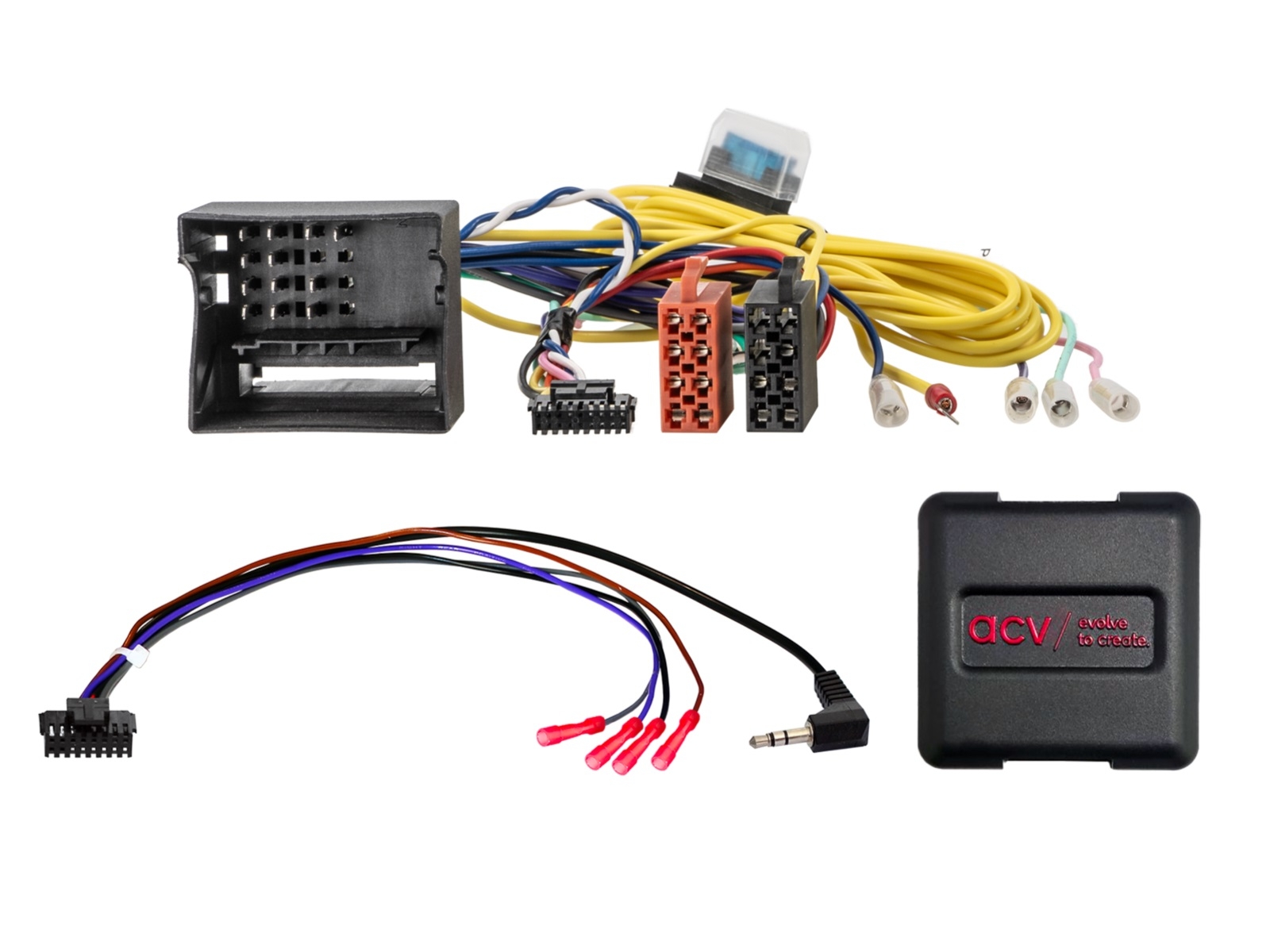

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: gelb +12V Dauerstrom Klemme 30 Batterie abgesichert
• Fahrzeuge mit RCD 3002 OEM Gerät
• Fahrzeuge mit RNS 4001 / RNS 5001 OEM Navigation
• Fahrzeuge mit Dauerstromabschaltung

Fahrzeuge ohne Dauerstromabschaltung:

• LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge Quadlock > Artikel: 42a-1190-003

Fahrzeuge mit RCD 2001 1-DIN OEM Gerät:

• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

VW

•  Crafter (2EC/2EK/2F) 07/2014 - 11/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
