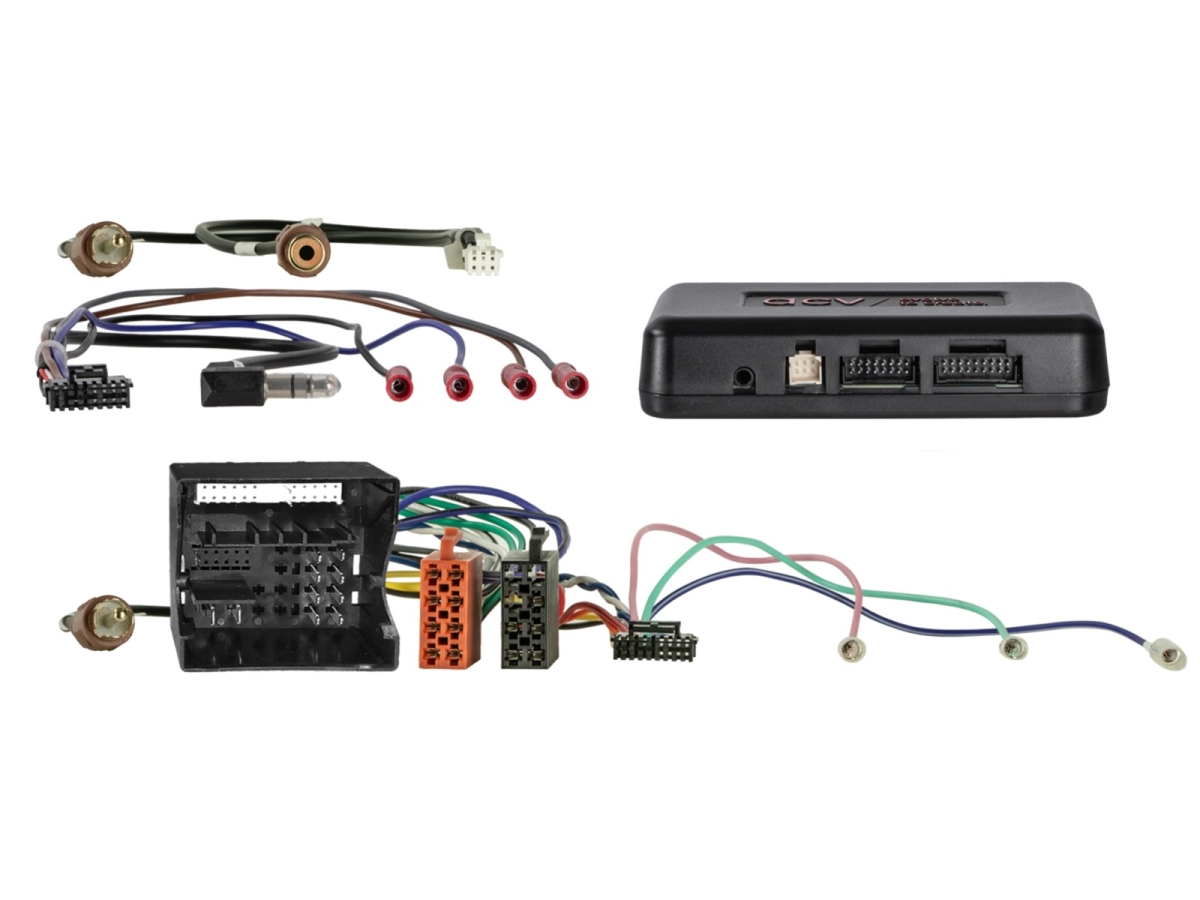

i-dapter MAN TGE / Seat / Skoda / VW

Durch den i-dapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.Fahrzeugspezifische Einstellungen werden unterstützt und werden auf dem Nachrüstgerät angezeigt.Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.

• Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
• Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
• Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Hinweis:

• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss:: OEM Rückfahrkamera> Cinch(m) ocker
• Fahrzeuge mit MIB-II Plattform
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

• Lenkradfernbedienung Track vor drücken und halten
• Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:

• i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
• Verlassen der Anzeige > über Fahrzeug PDC-Taste
• +12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit OEM Soundsystem:

• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
• Fahrzeuge ohne OEM Soundsystem

Nicht für Fahrzeuge mit:

• mit OEM Soundsystem
• mit Radiovorbereitung
• ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

MAN

• MAN TGE 2017 - 2025*/******

Seat

• Seat Arona (KJ) 11/2017 - 06/2021*/**
• Seat Ateca (5FP) 08/2016 - 08/2020*/**
• Seat Ateca (5FP) 08/2020 -2025*/**
• Seat Ibiza (6P) 07/2015 - 04/2017*/**/***
• Seat Ibiza (KJ) 07/2017 - 03/2021*/**/***
• Seat Leon (5F) 11/2012 - 12/2016*/***/****
• Seat Leon (5F) 11/2016 - 01/2020*/***/****

Skoda

• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 - 04/2022
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019


VW

• VW Crafter II (SY/SZ) 03/2017 - 2025*/****
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020*/*******
• VW Golf Sportsvan (AUV) 03/2014 - 10/2017*/*******
• VW Golf Sportsvan (AUV) 10/2017 - 06/2020*/*******
• VW Grand California (SY/SZ) 03/2019 - 06/2024*/****
• VW Polo V (6R) 04/2014 - 07/2017*/*******
• VW Polo VI (AW) 11/2017 - 05/2021*/*******
• VW T6.1 (7HC) 11/2019 - 04/2024*
• VW Taigo (CS) 10/2021 - 2025
• VW Touran (5T) 09/2015 - 2025*/****

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

• Visualisierung Klimatronik
• Visualisierung optische PDC
• CAR Menü Fahrzeugeinstellungen unterstützt

• *MIB II OEM Plattform
• **5" OEM Touchscreen Farbmonitor
• ***6,5" OEM Touchscreen Farbmonitor
• ****8" Media Plus OEM Gerät / Composition Media OEM Gerät
• *****8" Composition Media OEM Gerät
• ******8" Media Advanced OEM Gerät
• *******Composition Media OEM Gerät
