Rückfahrkamera Adapter für Mitsubishi OEM Kamera

Rückfahrkamera Adapter für Mitsubishi OEM Kamera

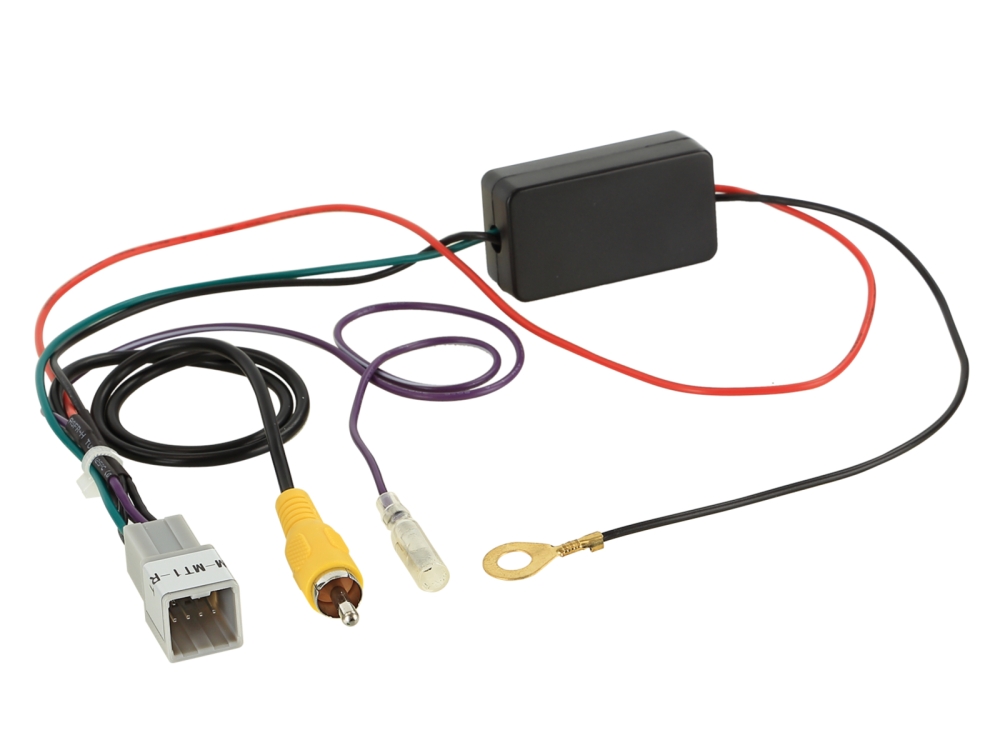

Der Rückfahrkamera Adapter Fiat/Mitsubishi OEM Kamera 8Pin ist die ideale Lösung für KFZ-Mechatroniker, die die OEM Rückfahrkamera in Fahrzeugen von Fiat und Mitsubishi beibehalten möchten. Dieser Adapter ermöglicht den nahtlosen Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.

Vorteile des Rückfahrkamera

• Adapters Dieses Interface wird zur Erhaltung der originalen Rückfahrkamera benötigt.
• Erhaltung der OEM Kamera: Behalten Sie die Originalqualität und Funktionalität der werksseitig installierten Rückfahrkamera bei.
• Einfache Installation: Der Adapter ist einfach zu installieren und erfordert keine umfangreichen Modifikationen am Fahrzeug.
• Kompatibilität: Speziell entwickelt für Fiat und Mitsubishi Modelle mit 8Pin OEM Kameras.

Fahrzeugkompatibilität

Kompatible Fahrzeuge

• Fiat Fullback (KT0T) 08/2016 - 07/2020
• Mitsubishi ASX (GAO) 10/2012 -10/2016
• Mitsubishi ASX (GAO) 11/2016 - 08/2019
• Mitsubishi ASX (GAO) 09/2019 - 10/2021
• Mitsubishi L200(KJ0T) 10/2015 - 08/2019
• Mitsubishi L200 (KJ0T) 09/2019 - 10/2022
• Mitsubishi Lancer (EVO X Limited Edition) 2015
• Mitsubishi Outlander (CWO) 10/2012 - 10/2015
• Mitsubishi Outlander (CWO) 10/2015 - 08/2018
• Mitsubishi Outlander (CWO) 09/2019 - 03/2022
• Mitsubishi Pajero (V80) 10/2014 - 08/2018
• Mitsubishi Shogun 2013 - 2018

Kompatibilitätseinschränkungen

Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein. *360° OEM Kamerasysteme unterstützt

**Fahrzeuge mit 360° OEM Kamerasystem: LFB Mitsubishi L200/Outlander 18Pin/20Pin Kamera/Amp > Artikel: 42smt012

Technische Details

Der Adapter ist kompatibel mit Fahrzeugen, die mit einer 8Pin OEM Rückfahrkamera ausgestattet sind. Er ermöglicht den Anschluss an Nachrüstgeräte, die über einen Kameraeingang verfügen.

Technische Daten Technische Spezifikationen

• Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.
• +6V Speisespannung
• Kameraspeisespannung: +6V

Anschlüsse

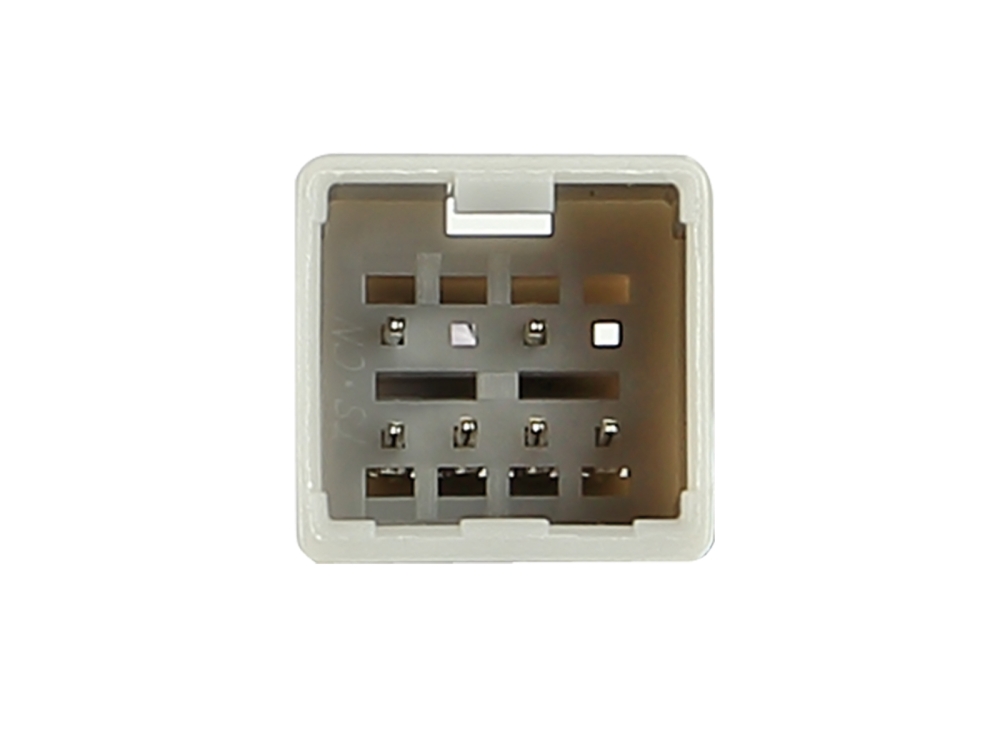

• Anschluss: 8 Pin Mitsubishi Stecker
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Kameraeingang
• schwarz: Masse Klemme 31
• lila/weiß: +12V Rückfahrsignalausgang
• Fahrzeuge ohne +12V Rückfahrsignalbelegung im 8 Pin Stecker: lila/weiß: +12V Rückfahrsignaleingang Rückfahrlicht

Installationshinweise Installationsvorbereitung

• Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
• +6V Speisespannung > vor Installation auf richtige Belegung mit Werksgerät durch Messen prüfen

Installationsanpassungen

Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.

Installationshinweise

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
