97760_Anleitung herunterladen (313.56 KB)
Rückfahrkamera Opel Vivaro,Renault Trafic, Nissan Primastar

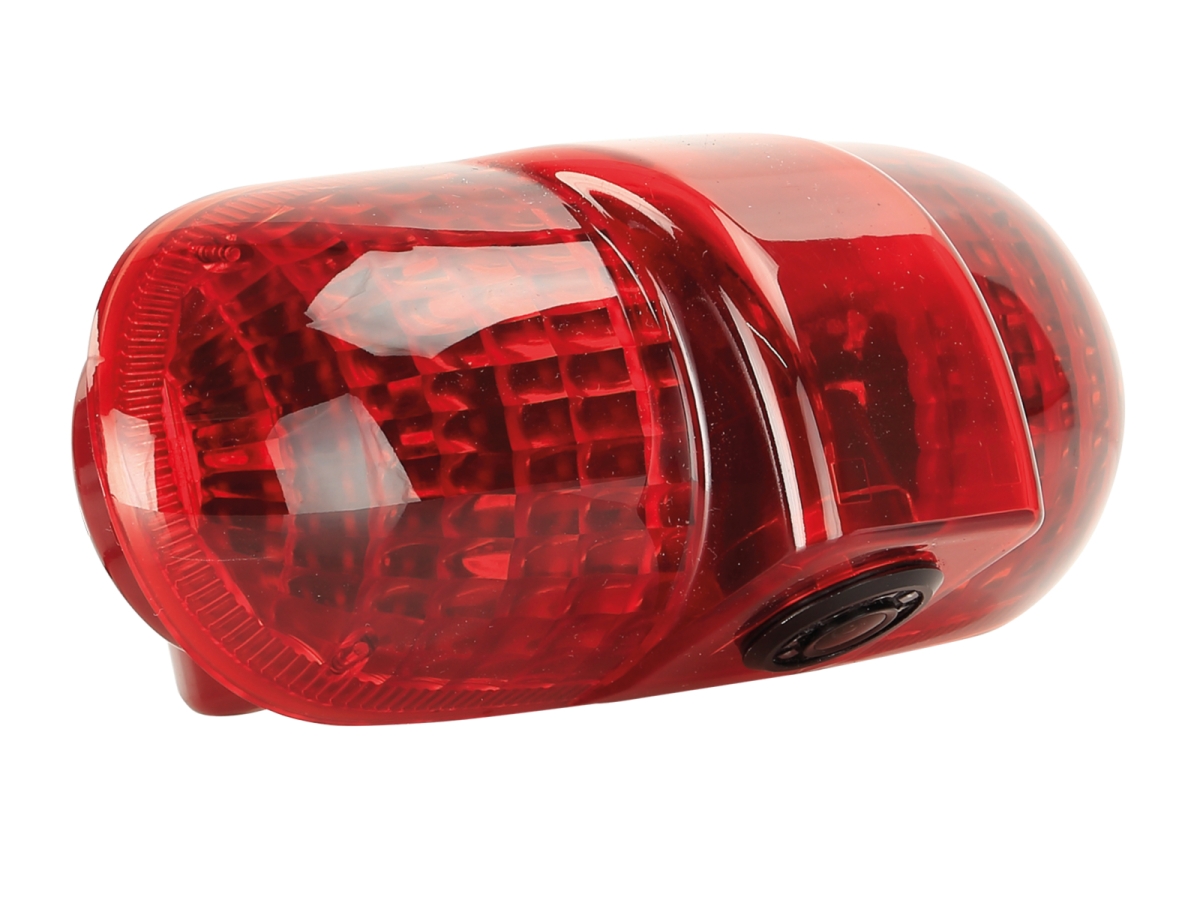

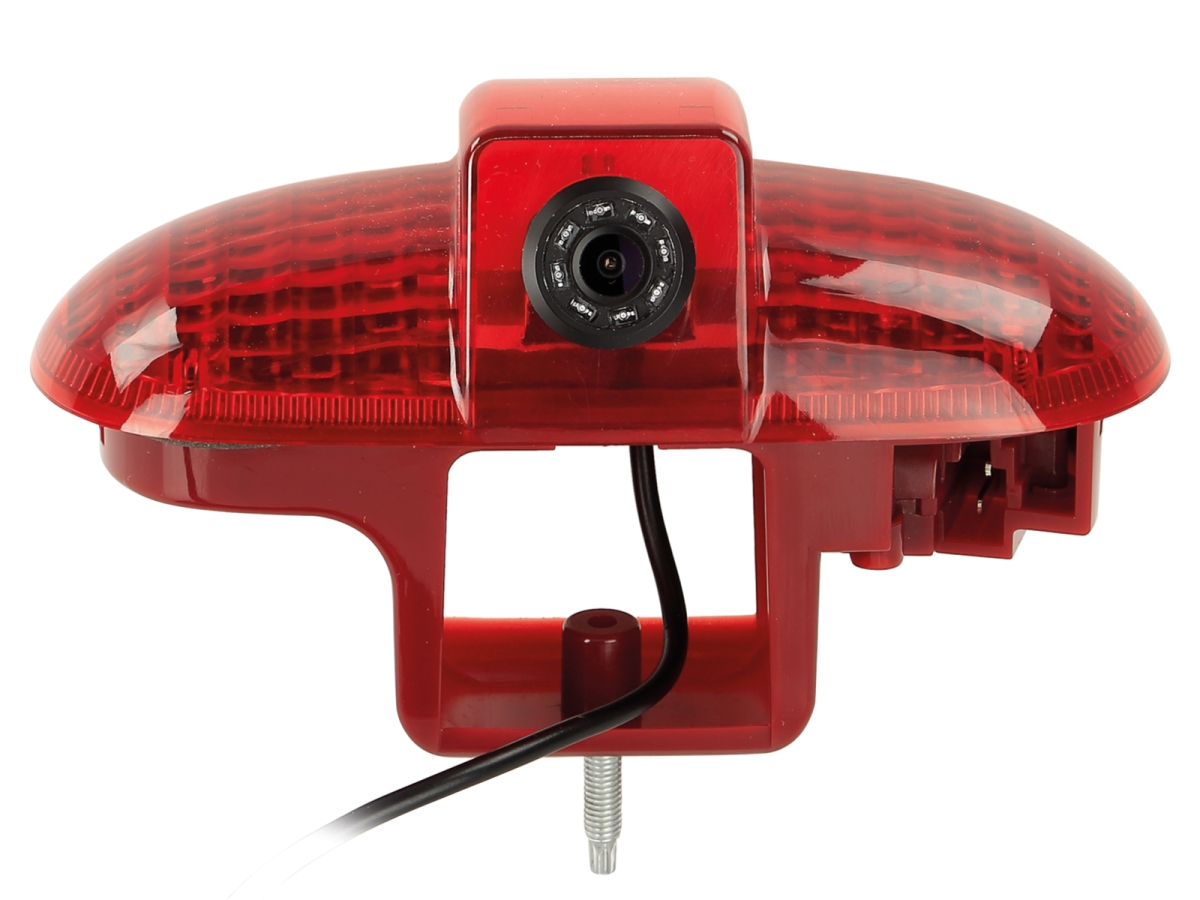

Rückfahrkamera in der 3. Bremsleuchte für Renault Trafic, Opel Vivaro, Nissan Primastar und Opel Combo
Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am Renault Trafic, Opel Vivaro und Nissan Primastar der Baujahre 2001 bis 2014 sowie am Opel Combo von 2001 bis 2011. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien und eine Nachtsichtfunktion gehören zur Ausstattung. Alle acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.
Bild und Sichtfeld
Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse mit 1,7 mm Brennweite und Blende F 1.9 erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Orientierungslinien per Jumper
Die Orientierungslinien lassen sich über den Jumper im Kabelsatz aktivieren oder deaktivieren.
Kabelsatz mit Sicherung
Die 6,5-m-Verlängerung enthält eine 3 m lange Stromleitung zum Anschluss am Rückfahrlicht und ist bis zum Anschlusskabel am Endgerät durchverkabelt. Das 0,2-m-Stromanschlusskabel ist mit einer Sicherung und einem Videoanschlusskabel (RCA) ausgestattet.
Gehäuse und Schutzart
Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.
Fahrzeugkompatibilität
| Modell | Baujahr |
|---|---|
| Opel Combo | 2001 – 2011 |
| Opel Vivaro | 2001 – 2014 |
| Renault Trafic | 2001 – 2014 |
| Nissan Primastar | 2001 – 2014 |
Technische Daten
- Montage: Austausch der OEM-3.-Bremsleuchte
- Gehäuse: Kunststoff
- Farbe: schwarz / rot
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 976 x 592
- Auflösung: 600 TV-Linien
- Linse: 1,7 mm / F 1.9
- Blickwinkel: 160° + 5°
- Blickwinkel: horizontal 115°, vertikal 75° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 4-Pin-Mini-Stecker, 5,2 mm
- Versorgungsspannung: 12 V + 10 %
- Stromaufnahme: 150 mA bei eingeschalteter Nachtsichtfunktion
- Betriebstemperatur: -30 °C bis 75 °C
- Lagertemperatur: -40 °C bis 80 °C
- Abmessungen: siehe OEM-Bremsleuchte
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Masse / GND, Karosserie direkt
Kabel
- Anschlusskabel an der Kamera: 1 m, 4-Pin-Mini-Stecker 5,2 mm
- Kabelsatz: 1 m Kabel mit 4-Pin-Mini-Stecker inkl. 1 Jumper
- Kabelsatz: 6,5 m Verlängerung inkl. 3 m Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät; 4-Pin-Mini-Buchse 10 mm und Stecker 5,2 mm
- Kabelsatz: 0,2 m Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Verlängerung 5 m (Artikel 771000-6305)
- Verlängerung 10 m (Artikel 771000-6310)
- Verlängerung 15 m (Artikel 771000-6315)
