Rückfahrkamera Toyota Hilux 2016-2020 Griff Heckklappe

Rückfahrkamera Toyota Hilux (2016-2020) Heckklappengriff

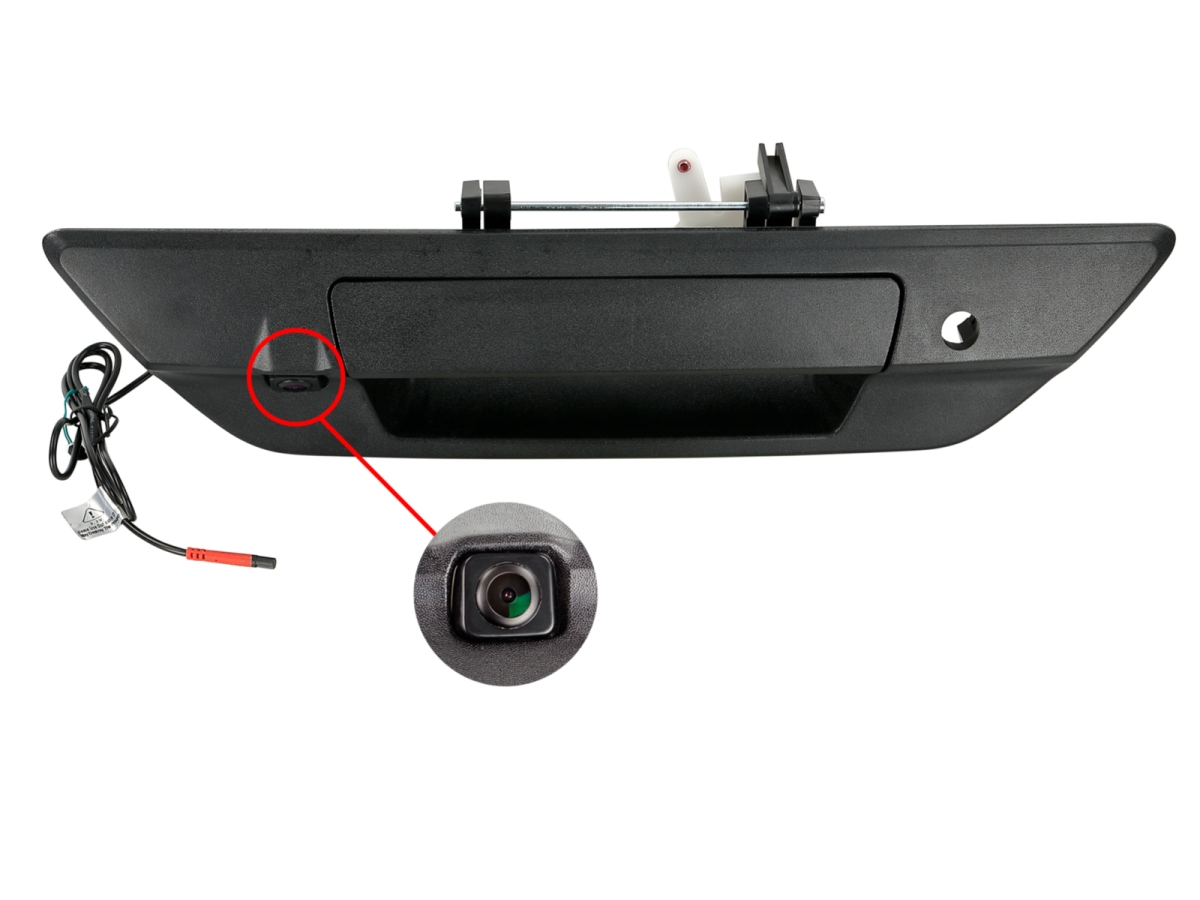

Diese fahrzeugspezifische Rückfahrkamera wurde exklusiv für den Toyota Hilux (AN1P) der Baujahre 06/2016 bis 09/2020 konzipiert. Die Kamera ist nahtlos in eine passgenaue Griffleiste integriert, welche den originalen Heckklappengriff ersetzt. Dadurch bietet das System eine unauffällige Optik, eine unkomplizierte Installation und sorgt durch die verbesserte Sicht nach hinten für maximale Sicherheit beim Rückwärtsfahren und Manövrieren.

Produktüberblick

• Produktart: Fahrzeugspezifische Rückfahrkamera in Griffleiste für die Heckklappe

• Empfohlener Einsatzbereich: Toyota Hilux (AN1P), Baujahr 06/2016 bis 09/2020 (Pickup / Geländewagen)

• Kameratechnologie: 1/3" CMOS Sensor mit 600 TV-Linien (NTSC Farbe)

• Bildauflösung: 976 (H) x 592 (V) Pixel

• Witterungsschutz: IP67 (Staub- und wassergeschützt)

Vorteile bei der Installation und Nutzung

• Perfekte Fahrzeugintegration: Der Austausch der originalen Griffleiste an der Heckklappe gegen dieses Kameramodul ist schnell und unkompliziert durchführbar und fügt sich nahtlos in die bestehende Fahrzeugstruktur ein.

• Sicheres Einparken: Die Kamera ist mit einblendbaren Orientierungslinien ausgestattet, die das Einschätzen von Abständen beim Rangieren deutlich erleichtern und das Unfallrisiko minimieren.

• Dauerbetrieb geeignet: Alle acv Kameras sind für den Anschluss an +12V im Dauerbetrieb ausgelegt.

• Wichtiger Hinweis zum Heckklappenschloss: Konstruktionsbedingt ist das Heckklappenschloss nach der Installation gegebenenfalls ohne Funktion. Die Verriegelung der Ladefläche erfolgt in diesem Fall über ein Hardtop oder die Ladeabdeckung.

Technische Daten Kamera

• Sensor: 1/3" CMOS

• Bildsystem: NTSC Farbe

• Auflösung: 976 (H) x 592 (V) Pixel / 600 TV-Linien

• Blickwinkel: 160° diagonal / 110° horizontal / 70° +/- 5° vertikal

• Lichtempfindlichkeit: 0,1 Lux

• Schutzklasse: IP67

• Kamera-Betriebsspannung: +3V

• Versorgungsspannung (System): +12V Gleichspannung (+ 10%)

• Stromaufnahme: 80 mA

• Betriebstemperatur: -20°C bis +70°C (Aufbewahrung: -40°C bis +80°C)

• Abmessungen (L x B): 450,7 mm x 109,9 mm

Anschluss- & Installationshinweise

• Achtung (Wichtiger Warnhinweis): Ein Anschluss der Kamera ohne den entsprechenden Spannungswandler (auf die benötigten +3V) beschädigt die Kamera unwiderruflich!

• Basis-Anschluss:

  • Rot: +12V geschaltet (laststabil abgesichert)

  • Schwarz: Masse/GND (direkt an Karosserie)

• Kameraanschluss an Interfaces: Es wird ein elektronisches Schließerrelais (2V-12V / 1,5A max) empfohlen (Artikel: 40-AD-REMOTE).

• Kameraanschluss an Rückfahrlicht: Es wird ein Spannungsstabilisator für das Rückfahrsignal empfohlen (Artikel: 771000-6100).

Kabel & Anschlüsse (Lieferumfang)

• 1 Meter Kabel mit 4-Pin Mini-Stecker (5,2 mm)

• 1 Meter Kabel mit 4-Pin Mini-Stecker inkl. 1 Jumper

• 6,5 Meter Verlängerung (inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Endgerät)

• 4-Pin Mini-Buchse (10 mm) auf Stecker (5,2 mm)

• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA/Cinch)

Optionales Zubehör

• Kamerakabel Verlängerung 5m (Art.-Nr.: 771000-6305)

• Kamerakabel Verlängerung 10m (Art.-Nr.: 771000-6310)

• Kamerakabel Verlängerung 15m (Art.-Nr.: 771000-6315)
