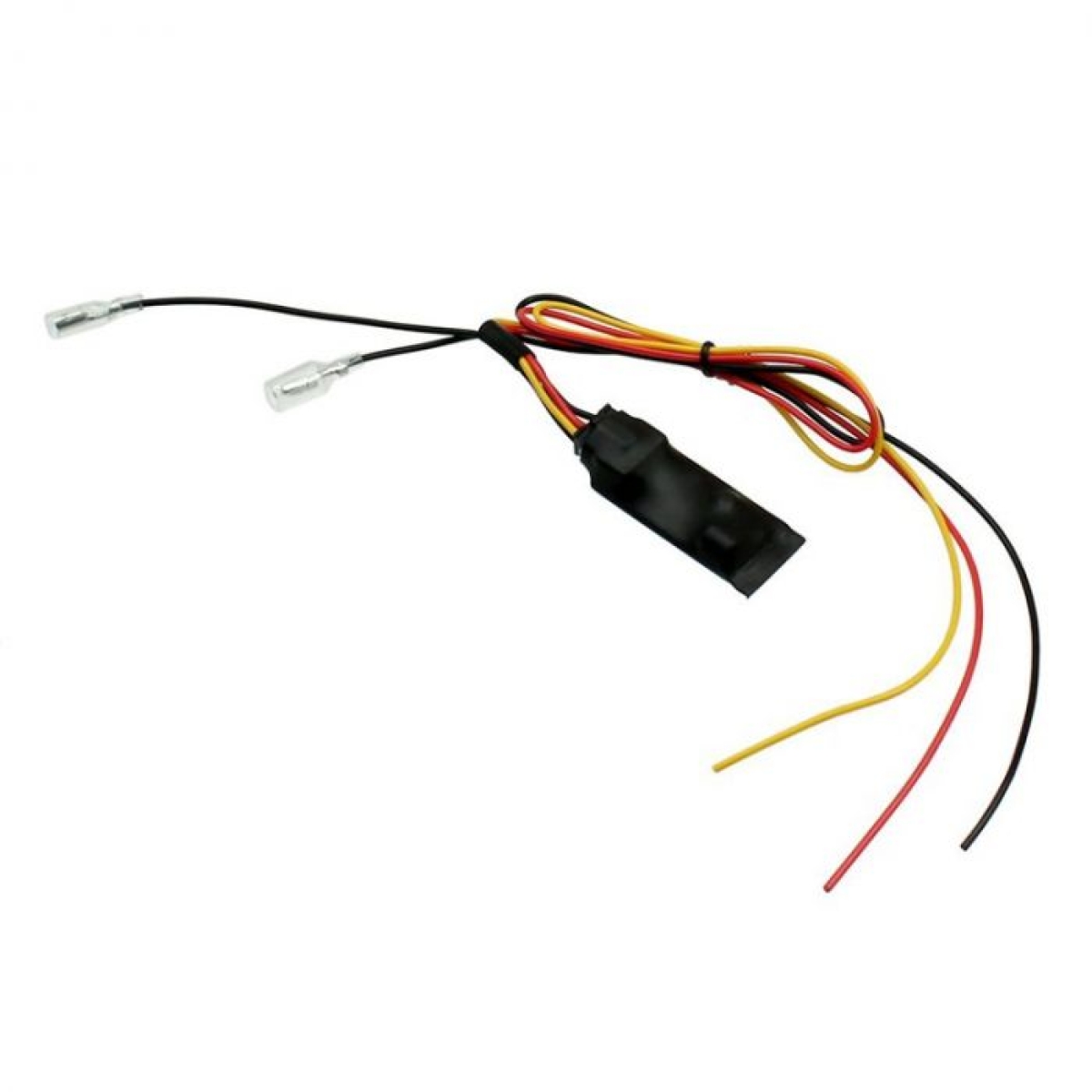

Connects2 IGNI-GEN12V: Universeller 12V Zündgenerator

Produktübersicht Der Connects2 IGNI-GEN12V ist ein universeller Zündgenerator, der die Nachrüstung von Aftermarket-Stereoanlagen und Freisprecheinrichtungen in modernen CAN-Bus-Fahrzeugen ermöglicht. Das intelligente Modul erkennt selbstständig, wenn der Motor läuft, und stellt dann zuverlässig ein 12V-Zündsignal für externe Geräte zur Verfügung.

Hauptmerkmale

• Automatische Motorerkennung: Das IGNI-GEN Modul schaltet den Zündausgang ein, sobald es erkennt, dass der Motor seit einigen Sekunden läuft.

• Verzögerte Abschaltung: Das 12V-Signal wird wenige Sekunden nach dem Abstellen des Motors automatisch wieder abgeschaltet, wobei das genaue Timing vom jeweiligen elektrischen System des Fahrzeugs abhängt.

• Permanenter Datenspeicher: Der Lernprozess muss bei der Installation nur ein einziges Mal durchgeführt werden. Das Gerät speichert die erfassten Informationen dauerhaft – selbst dann, wenn es vollständig von der Batterie getrennt wird.


• Wartungsarm: Eine Neuprogrammierung ist nur dann erforderlich, wenn wesentliche Änderungen an der Fahrzeugelektrik (wie beispielsweise ein Wechsel der Batterie oder der Lichtmaschine) vorgenommen werden.


Technische Daten & Anschlüsse

• Zündausgang (Rot): Liefert 12V bei laufendem Motor und 0V bei abgeschaltetem Motor. Die maximale Belastbarkeit liegt bei 300mA.


• Dauerplus (Gelb): Permanenter 12V-Eingang zur Stromversorgung.


• Masse (Schwarz): Regulärer Erdungsanschluss.


Schritt-für-Schritt Installations- und Lernprozess

Stellen Sie die grundlegenden Verbindungen für Masse (Schwarz), Dauerplus (Gelb) und den Zündausgang (Rot) her.

Starten Sie den Fahrzeugmotor.

Trennen Sie die Programmiersteckverbindungen (Programming bullets), warten Sie mindestens 5 Sekunden und verbinden Sie diese anschließend wieder. Dies leitet den Lernprozess ein; der Zündausgang ist währenddessen aktiv.

Schalten Sie den Motor genau 1 Minute nach dem Starten des Lernprozesses (aus Schritt 3) wieder aus.

Warten Sie, bis sich der Zündausgang abschaltet (dies dauert ca. 40 Sekunden). Der Lernprozess ist nun abgeschlossen.

Erweiterung für hohe Ströme (High Current Setup) Sollten Sie externe Geräte schalten wollen, die den maximalen Ausgangsstrom von 300mA überschreiten, muss ein geeignetes 12V-Relais (wie z. B. das Tyco V23134B1052C642) in den Schaltkreis integriert werden.

• Stellen Sie sicher, dass die Verkabelung an den Relais-Anschlüssen 30 und 87 den passenden Querschnitt hat und eine entsprechende Sicherung zwischen Anschluss 30 und dem 12V-Dauerplus installiert ist.


• Wichtig: Zum Schutz des IGNI-GEN Moduls vor irreparablen Beschädigungen muss zwingend eine 1N4001 Diode parallel zur Spule des Relais eingebaut werden. Der Lernprozess bleibt von diesem Setup unberührt.
