Video-Einspeiser AHD/CVBS/HDMI passend Ford Sync4, VW T7

Ihre Frage zum Produkt

Dokumente:

(3.46 MB)

Video-Einspeiser AHD/CVBS/HDMI passend Ford Sync4, VW T7

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann.

Alle Video-Eingänge sind CVBS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS/AHD-Eingang für Rückfahrkamera
1 CVBS/AHD-Eingang für Frontkamera
2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Analoger Audio-Ausgang für die HDMI-Quelle
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Hersteller	Modell	Navigation

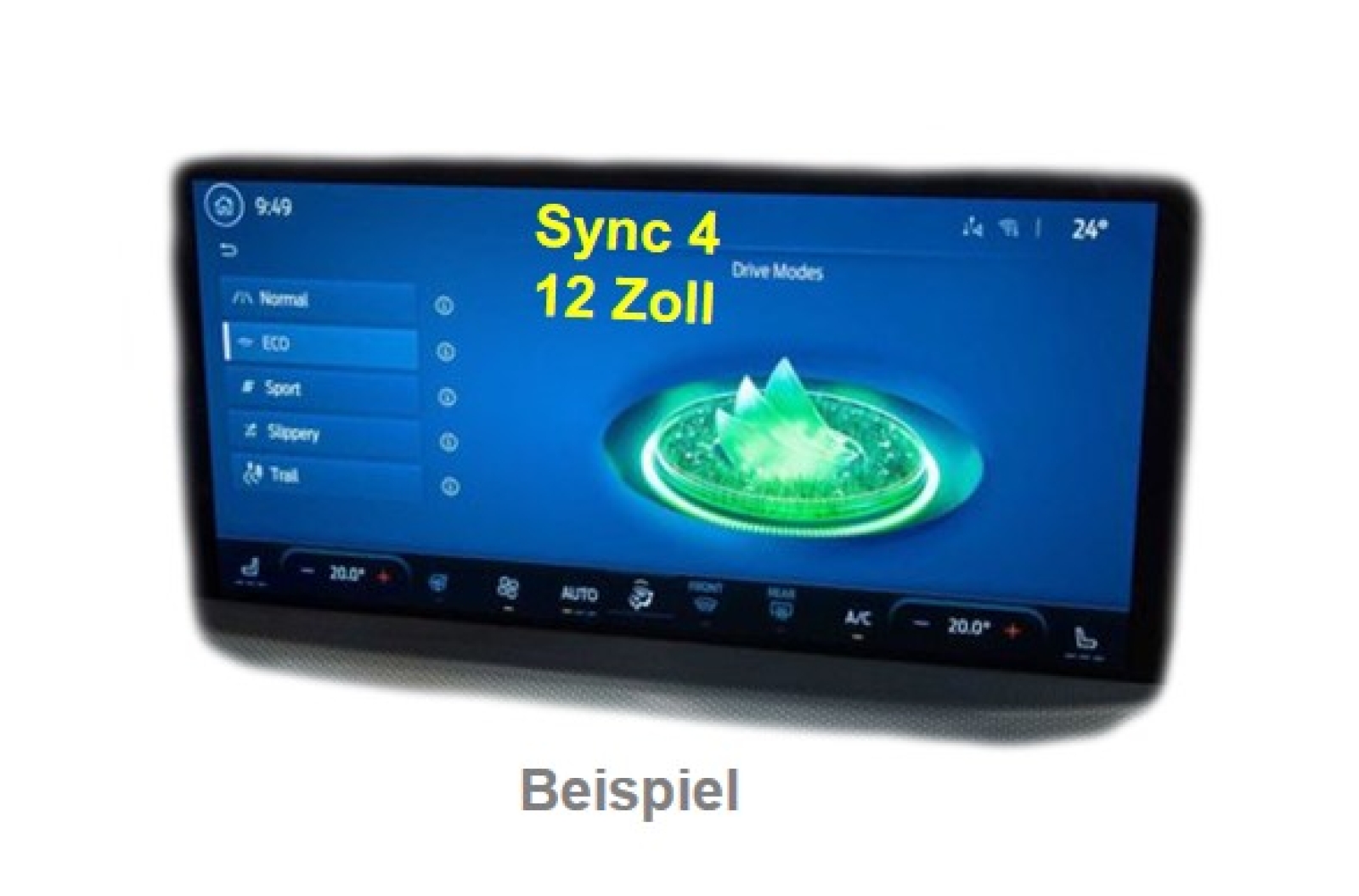

Ford	Bronco ab 06/2021. Focus ab Modelljahr 2022, Kuga 3 Facelift ab 06/2024, Mustang7 ab 02/2024, Puma2 Facelift ab 02/2024, Tourneo Custom 2 ab 07/2023, E-Transit ab 11/2020, Transit Custom 2 ab 07/2023	Sync4 Vollversion mit APIM-Modul und horizontalem 12 oder 13.2 Zoll Tablet-Monitor
Ford	Ranger ab 11/2022	Sync4 Vollversion mit APIM-Modul und vertikalem 12 Zoll Tablet-Monitor Nicht kompatibel mit Sync4 mit vertikalem 10.1 Zoll Tablet-Monitor. Hierfür ist das RL4-SY3 das passende Interface.
VW	T7 Transporter/Caravelle (TV - NEWTR) ab 2025	Radio mit 13 Zoll Touch-Farb-Monitor Externes R-Gang-Signal erforderlich.

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien und optische PDC-Anzeige nicht genutzt werden. Wenn das Bild der Rückfahrkamera mit der optischen PDC-Anzeige angezeigt wird, ist die korrekte PDC-Anzeige ? je nach Untermenü, in dem sich die Werks-Head-Unit befindet ? nicht möglich. Beispielsweise darf im Werksmenü vor dem Einlegen des Rückwärtsgangs kein Schnellauswahlfenster (rechts) geöffnet sein.

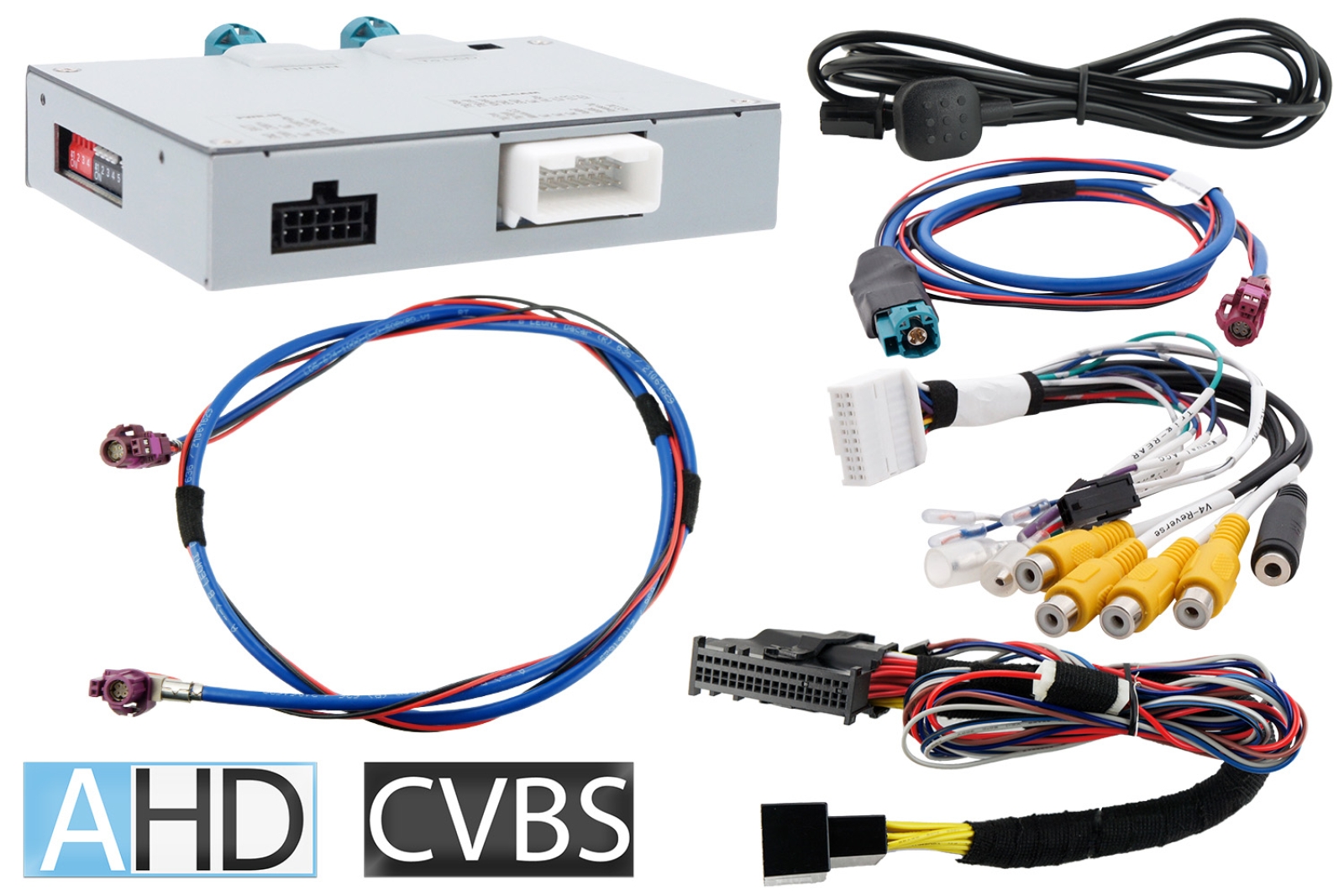

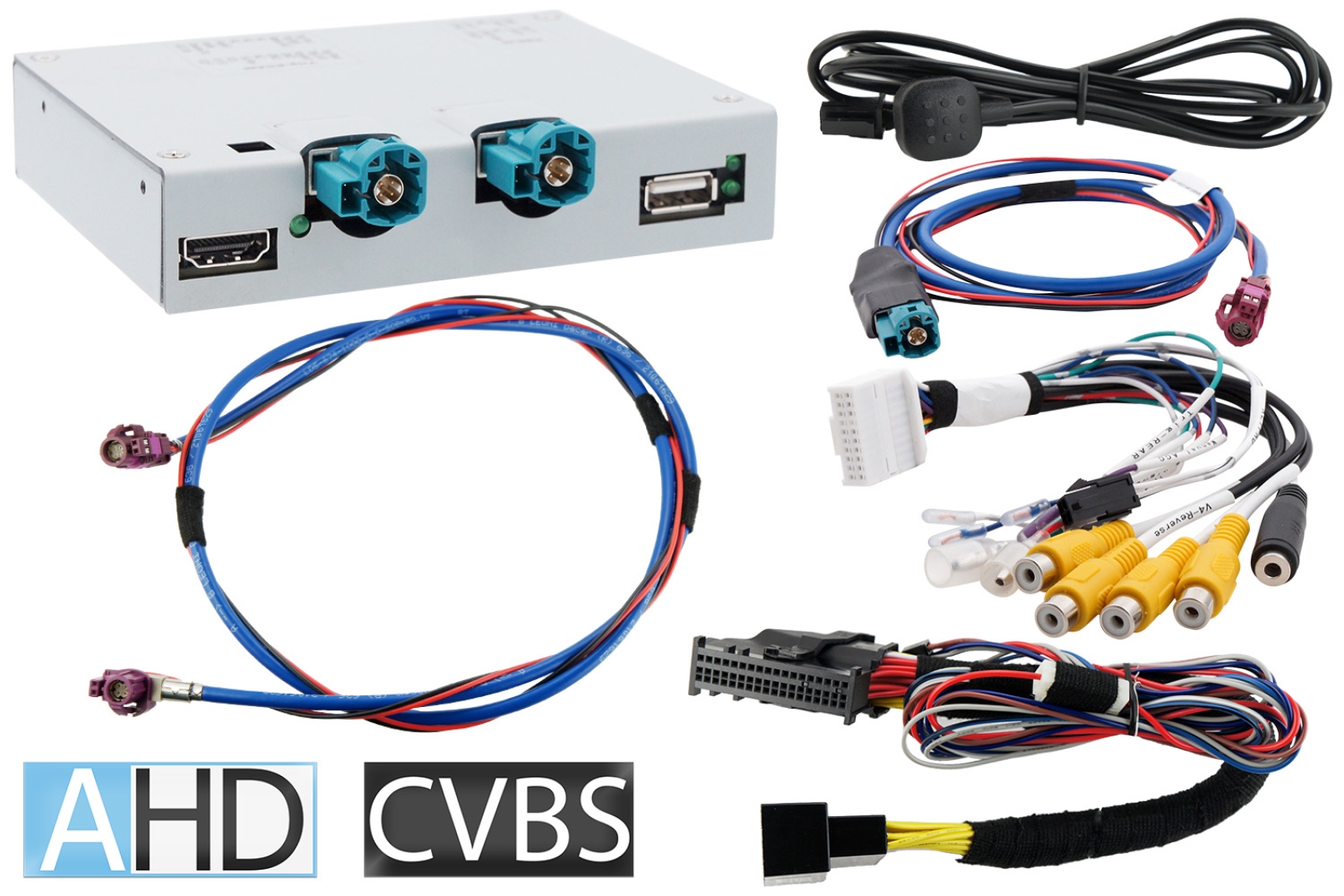

Anschlüsse

Bildeinspeisung: 4+2 Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3,5mm Klinkenbuchse

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	2mA
Stromaufnahme	440mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	CVBS/AHD/HDMI
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 108mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Adapter-Typ	Multimedia-Interface
Audioübertragung	Nur Video
Ausstattung & Funktionen	HDMI Rückfahrkamera-Eingang
Baujahr	2020 2021 2022 2023 2024 2025 2026
Betriebsspannung	12 V
Betriebstemperatur	ab -30 °C (Außeneinsatz)bis 70 °C und mehr
Bildrate	25 fps 30 fps
Breite	50–150 mm
Einbautiefe	80–120 mm
Einparkhilfe	Optische PDC-Anzeige
Fahrzeug-Integration	Parksensor-Anzeige
Fahrzeugdaten-Anzeige	Parkpiepser-Anzeige (PDC)
Fahrzeugmarke	Ford Volkswagen
Fahrzeugsignale	Rückwärtsgang
Hilfslinien	Dynamisch (Lenkwinkel)
Höhe	bis 40 mm
Kamera-Auflösung	Full HD 1080p HD 720p
Kamera-Umschaltung	Automatisch per Rückwärtsgang
Kameraeingänge	3 und mehr AHD-Kamera Frontkamera Frontkamera-Eingang Rückfahrkamera Seitenkameras
Kamerafunktionen	Automatische Umschaltung
Montageaufwand	Plug & Play
Passform	Fahrzeugspezifisch
Schnittstellen	AV-In Hdmi Kamera in
Steckertyp	3,5 mm Klinke Cinch (RCA)HDMI
Stromaufnahme	über 200 mA
Videonorm	NTSC PAL
Videosignal	AHD Analog (CVBS)
