Universal-Rückfahrkamera für Transporter und Wohnmobile – 170° Weitwinkel, Metallgehäuse, silber

Diese Rückfahrkamera von acv ist universell für Transporter und Wohnmobile ausgelegt. Montiert wird sie als Anbau oder auf dem Fahrzeugdach. Mit 170° diagonalem Linsenwinkel deckt sie einen breiten Bereich hinter dem Fahrzeug ab. Einblendbare Orientierungslinien geben beim Zurücksetzen Halt, die Nachtsichtfunktion hilft bei Dunkelheit. acv-Kameras sind für den Dauerbetrieb geeignet.

Silbernes Metallgehäuse mit IP68

Die Kamera hat ein silberfarbenes Gehäuse aus Metall, das nach IP68 staub- und wasserdicht geschützt ist. Der Betriebstemperaturbereich liegt bei -20 °C bis 75 °C, der Lagertemperaturbereich bei -40 °C bis 85 °C.

Technik im Detail

Kern der Kamera ist ein 1/4"-CCD-Sensor mit 728 x 512 effektiven Pixeln, der ein NTSC-Farbbild mit 600 TV-Linien liefert. Die Linse (1,9 mm, F 2.0) bietet horizontal 113° und vertikal 80° + 5° Blickwinkel. Die Nachtsichtfunktion ermöglicht ein Bild bis 0 Lux.

Orientierungslinien über Jumper

Der grüne Jumper am Kamerakabel schaltet die Orientierungslinien ein oder aus.

Vor dem Einbau

Blickwinkel und Kameraausrichtung sollten am vorgesehenen Verbauort zunächst mit einem Testmonitor geprüft werden.

Technische Daten

• Design: Transporter / Wohnmobil
• Montageart: Anbau / Dachmontage
• Gehäuse: Metall
• Farbe: silber
• Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
• Sensor: 1/4" CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 512
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 170° diagonal
• Blickwinkel: horizontal 113°, vertikal 80° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP68
• Anschluss: 8-Pin-Systemstecker (m), Ø 7 mm
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
• Betriebstemperatur: -20 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C

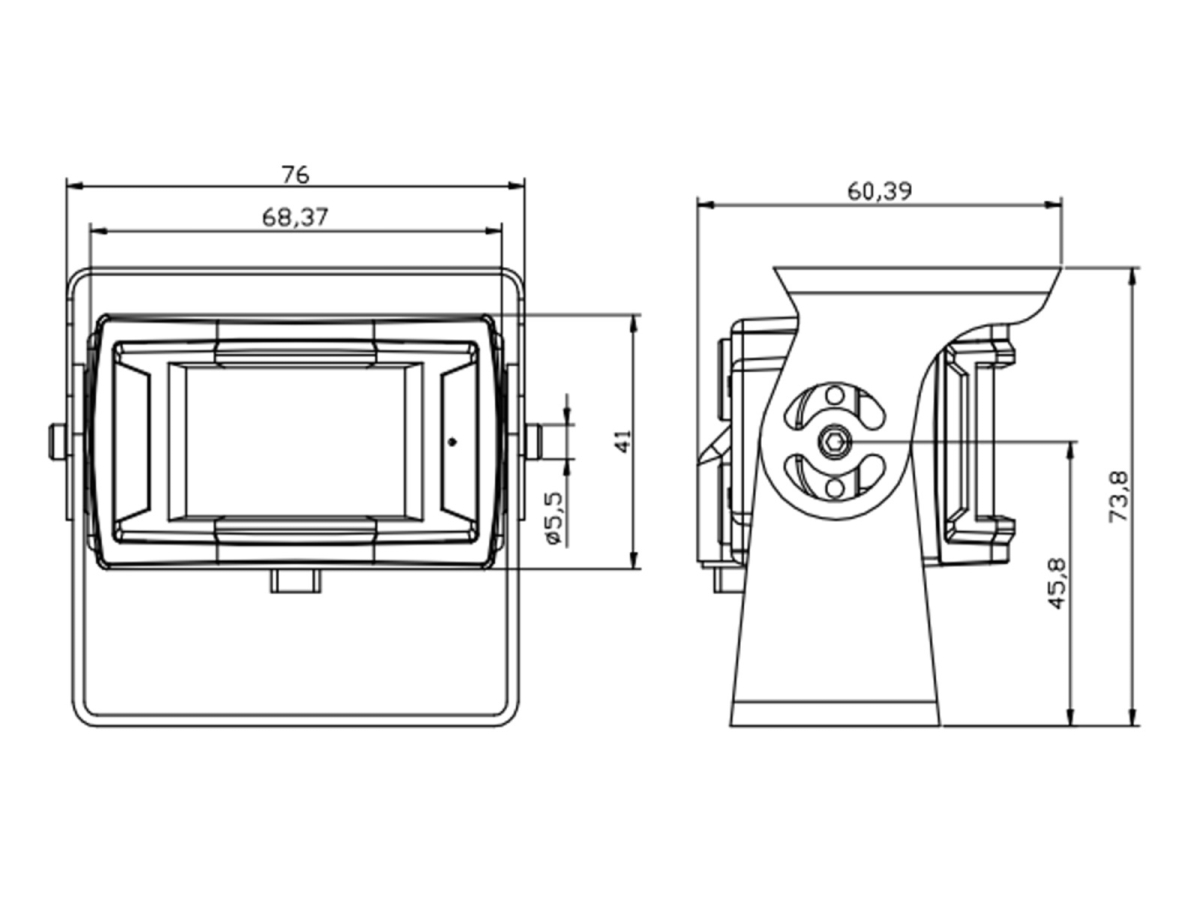

• Abmessungen mit Halter (L x B x H): 76 x 60,39 x 73,8 mm

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

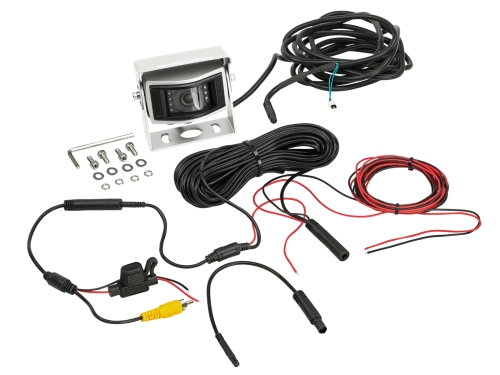

Kabel und Adapter

• Anschlusskabel an der Kamera, ca. 3 m: 8-Pin-Systemstecker (m) Ø 7 mm, 1 Jumper
• Anschlussadapter, ca. 20 cm: 8-Pin-Systemstecker (f) Ø 10 mm auf 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
• Verlängerung, ca. 15 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
