RFK universal Caravan, Transporter (weiß)
Universal-Rückfahrkamera für Transporter und Wohnmobile – 120° Blickwinkel, Metallgehäuse, weiß
Die universelle Rückfahrkamera von acv ist für Transporter und Wohnmobile ausgelegt und lässt sich als Anbau oder per Dachmontage installieren. Zuschaltbare Orientierungslinien unterstützen beim Rückwärtsfahren, die Nachtsichtfunktion bei Dunkelheit. Mit Halter misst die Kamera 55 x 55 x 42 mm. acv-Kameras sind für den Dauerbetrieb geeignet.
Weißes Metallgehäuse mit IP68
Das weiße Metallgehäuse ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei Temperaturen von -20 °C bis 75 °C und kann bei -40 °C bis 85 °C gelagert werden.
Bild und Sichtfeld
Ein 1/3"-CMOS-Sensor mit 960 x 480 effektiven Pixeln erzeugt ein NTSC-Farbbild mit 480 TV-Linien. Der diagonale Linsenwinkel beträgt 120°, der Blickwinkel horizontal 90° und vertikal 60° + 5°. Bei aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Orientierungslinien per Jumper
Über den grünen Jumper am Kamerakabel lassen sich die Orientierungslinien aktivieren oder deaktivieren.
Vor der Installation
Blickwinkel und Kameraausrichtung sollten vor dem Einbau am vorgesehenen Verbauort mit einem Testmonitor geprüft werden.
Technische Daten
- Design: Transporter / Wohnmobil
- Montageart: Anbau / Dachmontage
- Gehäuse: Metall
- Farbe: weiß
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
- Sensor: 1/3" CMOS
- Bildsystem: NTSC Farbe
- Effektive Pixel: 960 x 480
- Auflösung: 480 TV-Linien
- Linse: F 2.8
- Linsenwinkel: 120° diagonal
- Blickwinkel: horizontal 90°, vertikal 60° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
- Betriebstemperatur: -20 °C bis 75 °C
- Lagertemperatur: -40 °C bis 85 °C
- Abmessungen mit Halter (L x B x H): 55 x 55 x 42 mm
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Karosseriemasse direkt / GND
- Cinch (m) gelb: Video
- Jumper grün: Orientierungslinien aktivieren / deaktivieren

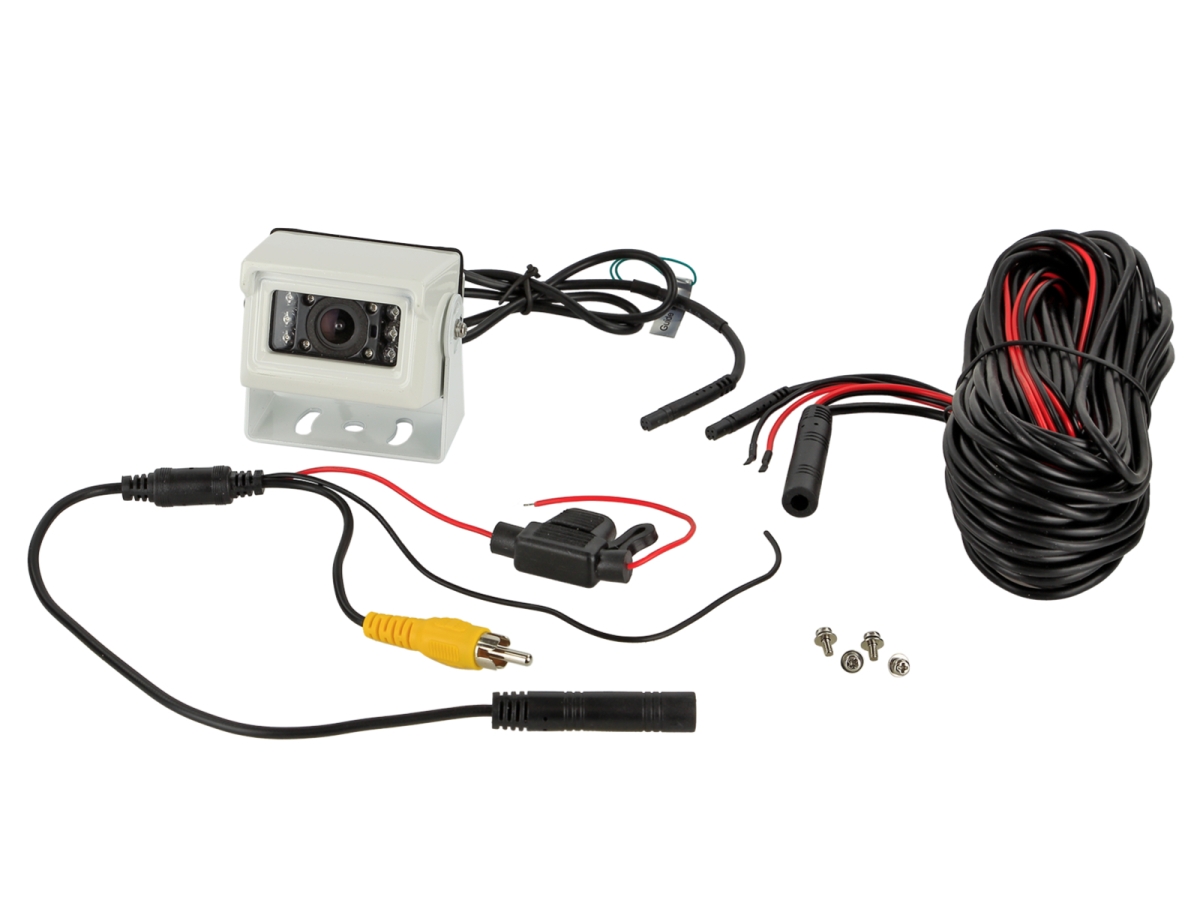

Kabel
- Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
- Verlängerung, ca. 15 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
