RFK universal Caravan Transporter 170° Weitwinkel (schwarz)

Ihre Frage zum Produkt

Dokumente:

Anleitung herunterladen

(221.56 KB)

RFK universal Caravan Transporter 170° Weitwinkel (schwarz)

Rückfahrkamera universal

Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage
Mit Orientierungslinien / Nachtsichtfunktion / Weitwinkel 170° diagonal

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:

rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Nachtsichtfunktion
Sensor Typ: 1/4" CCD
Bildsystem: NTSC Farbe
Effektive Pixel: 728 x 512
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 600 TV lines
Linsenwinkel: diagonal 170°
Blickwinkel: horizontal 113° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 8 Pin Systemstecker(m) Ø7mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -20°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C

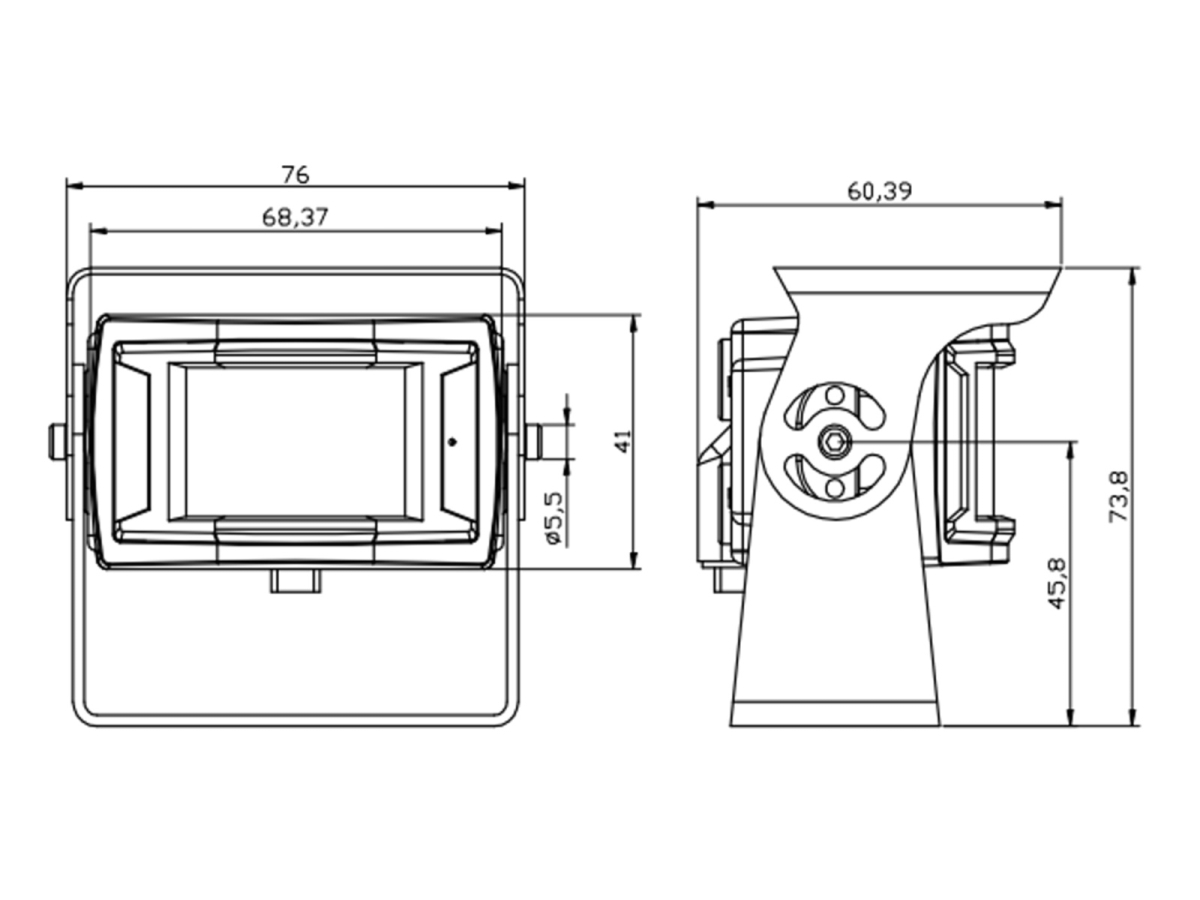

Abmessungen mit Halter: L / B / H / - 76mm / 60,39mm / 73,8mm

Anschlusskabel an der Kamera 3m +/-:

8 Pin Systemstecker(m) Ø7mm
1 Jumper

Anschlussadapter 20cm +/-:

8 Pin Systemstecker(f) Ø10mm > 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 15m +/-:

4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

Farbe	Schwarz
Länge bis cm	15 Meter
Produkt Gruppe	Universell Rückfahrkamera Wohnmobil und Transporter Kameras
