Video-Einspeiser passend für MB NTG3/NTG4
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS Rückfahrkamera Video-Eingang
- 1 CVBS Frontkamera Video-Eingang
- 2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|

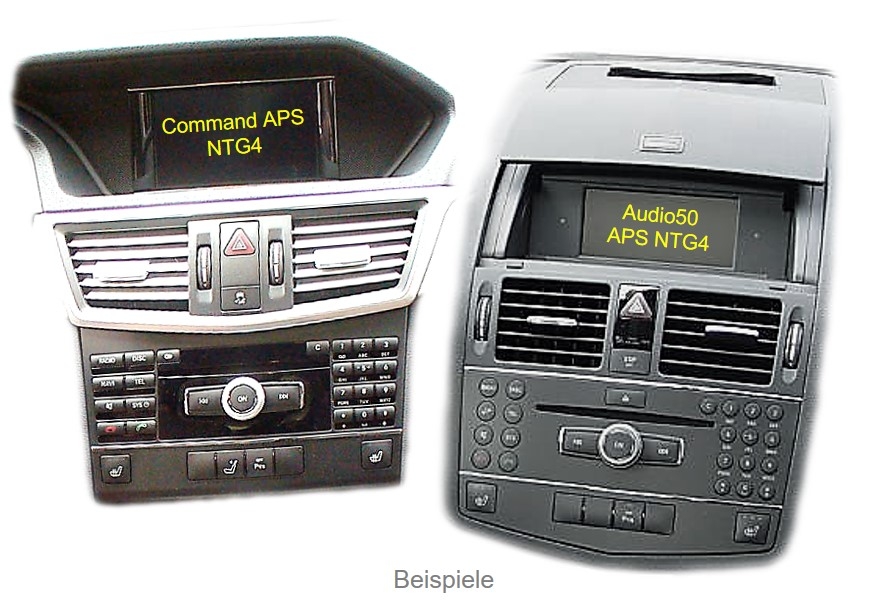

| Mercedes Benz | C-Klasse (W204) ab 03/2007 bis 02/2011, CL-Klasse (C216) ab 01/2006 bis 05/2009, CLC-Klasse (CL203) ab 09/2008, E-Klasse (W212) ab 04/2009 bis 05/2011, E-Klasse Coupé (W207) ab 05/2009 bis 05/2011, CLS-Coupé (C218) ab 01/2011 bis 05/2011, GLK-Klasse (X204) ab 09/2008 bis ca. 07/2012, S-Klasse (W221) ab 10/2005 bis 05/2009, SLS (C197) ab 03/2010 Die Jahresangaben beziehen sich auf Comand APS. Audio20/50 NTG4 wurden bis zu einem Jahr länger installiert. | Comand APS HD NTG3 Comand APS NTG4 Audio20 NTG4 Audio50 APS NTG4 mit 10-Pin LVDS Anschluss am Monitor |
- Das Audio20 NTG4 und Audio50 APS NTG4 wurden zum Teil länger verbaut als die oben genannten Daten.
- Audio 50 APS mit lediglich Pfeilnavigation (Navi-Taste aber kein PCMCIA an Head-Unit) gibt es als NTG4, es gibt kein Audio50 APS NTG4.5.. D.h. beim Audio 50 APS mit Pfeilnavigation passt das RL4-MBN4.
- Es gibt kein Becker Map-Pilot oder Vorbereitung in Kombination mit NTG4. Dieses Zubehör deutet auf NTG4.5. (Artikel RL2-MBN45 passend)
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung das Audio-Kabel CAB-FV-AUDIO optional erhältlich. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |

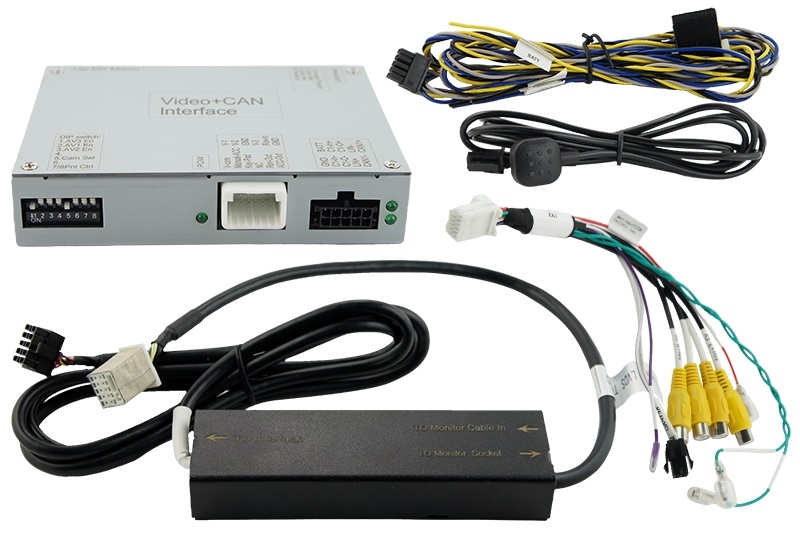

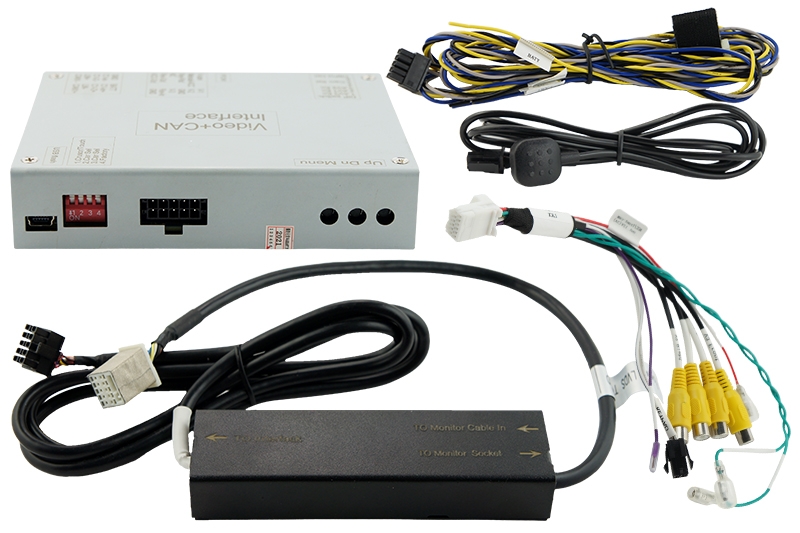

Anschlüsse
- Bildeinspeisung: 10-Pin LVDS
- Strom und CAN: Offene Kabelenden
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 6mA |
| Stromaufnahme | 170mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 26 x 90mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
