Video-Einspeiser passend für Volvo RTI 2011 5 Zoll
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS Rückfahrkamera Video-Eingang
- 2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Integrierter Audio-Switch (keine Audio-Einspeisung)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|

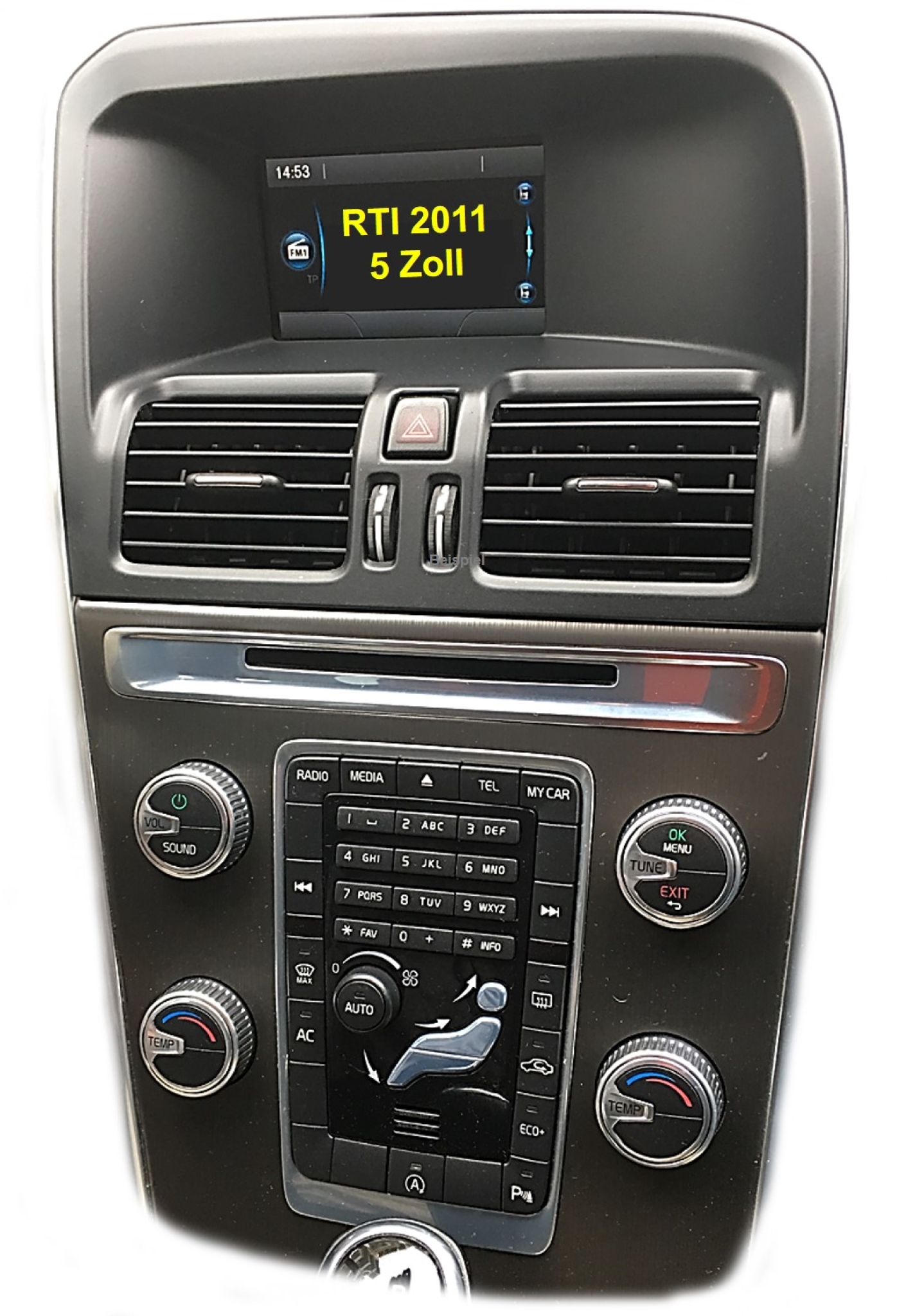

| Volvo | Fahrzeuge ab Modelljahr 2011 mit 5 Zoll Monitor | RTI 2011 |
Einschränkungen
| Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

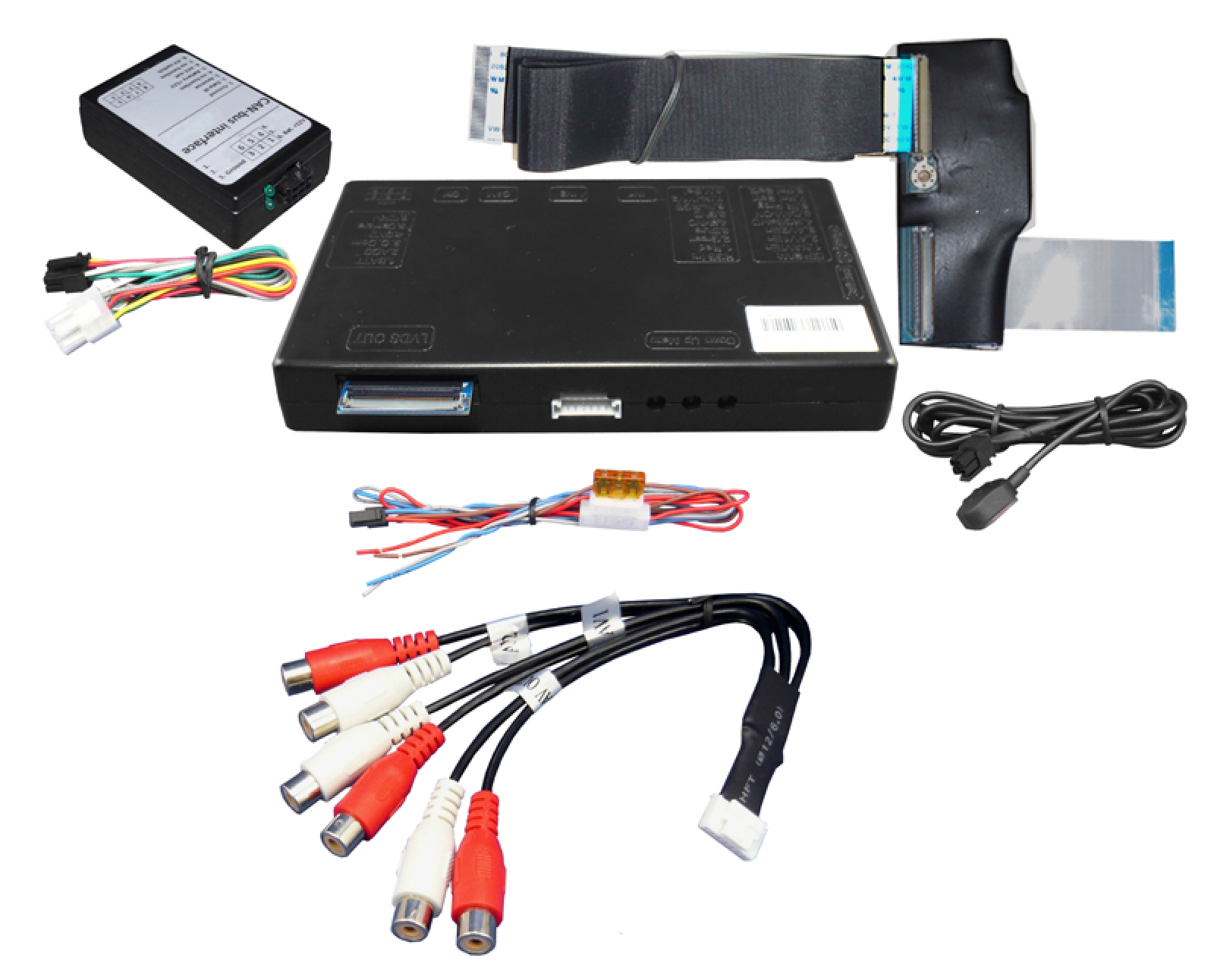

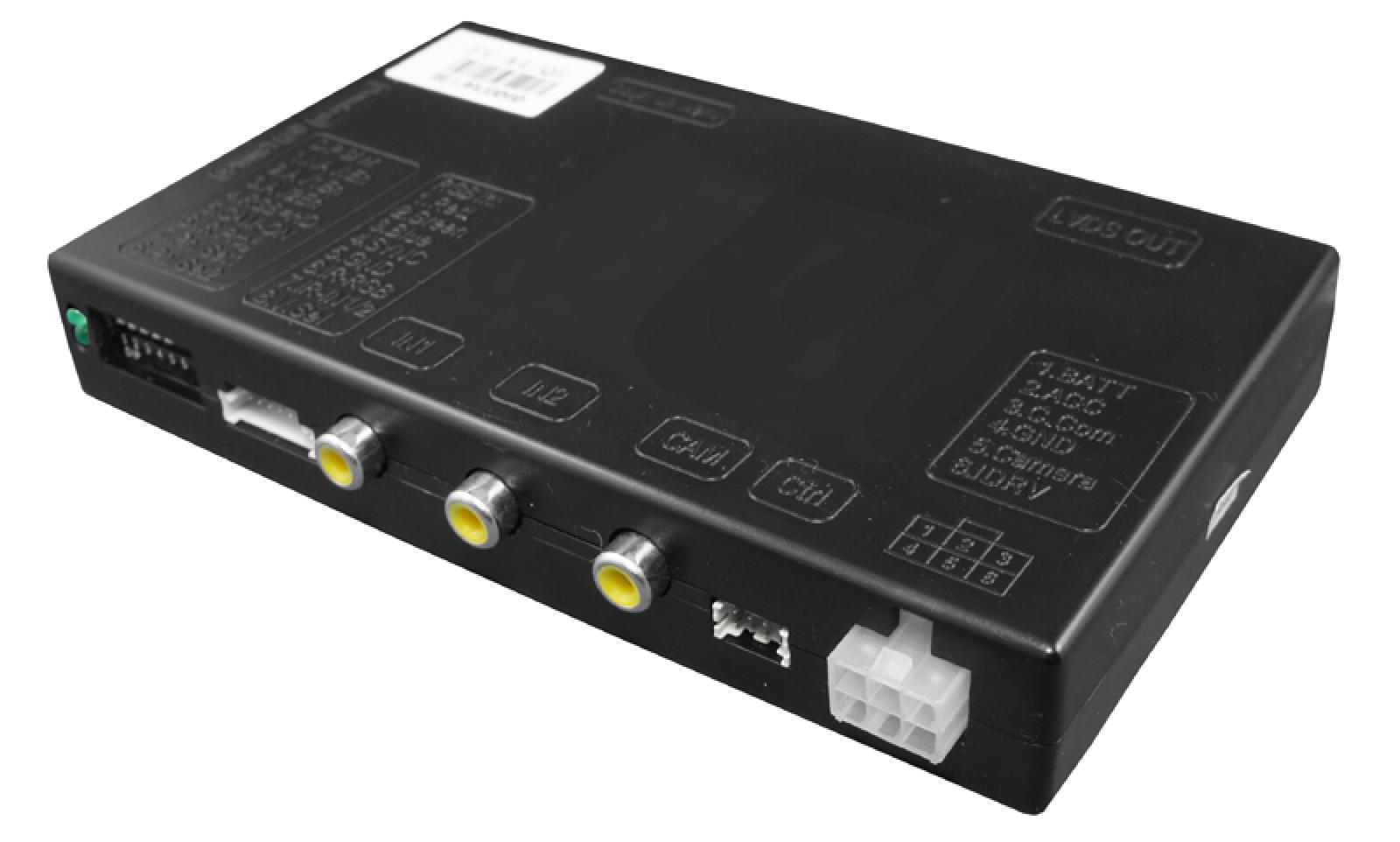

Anschlüsse

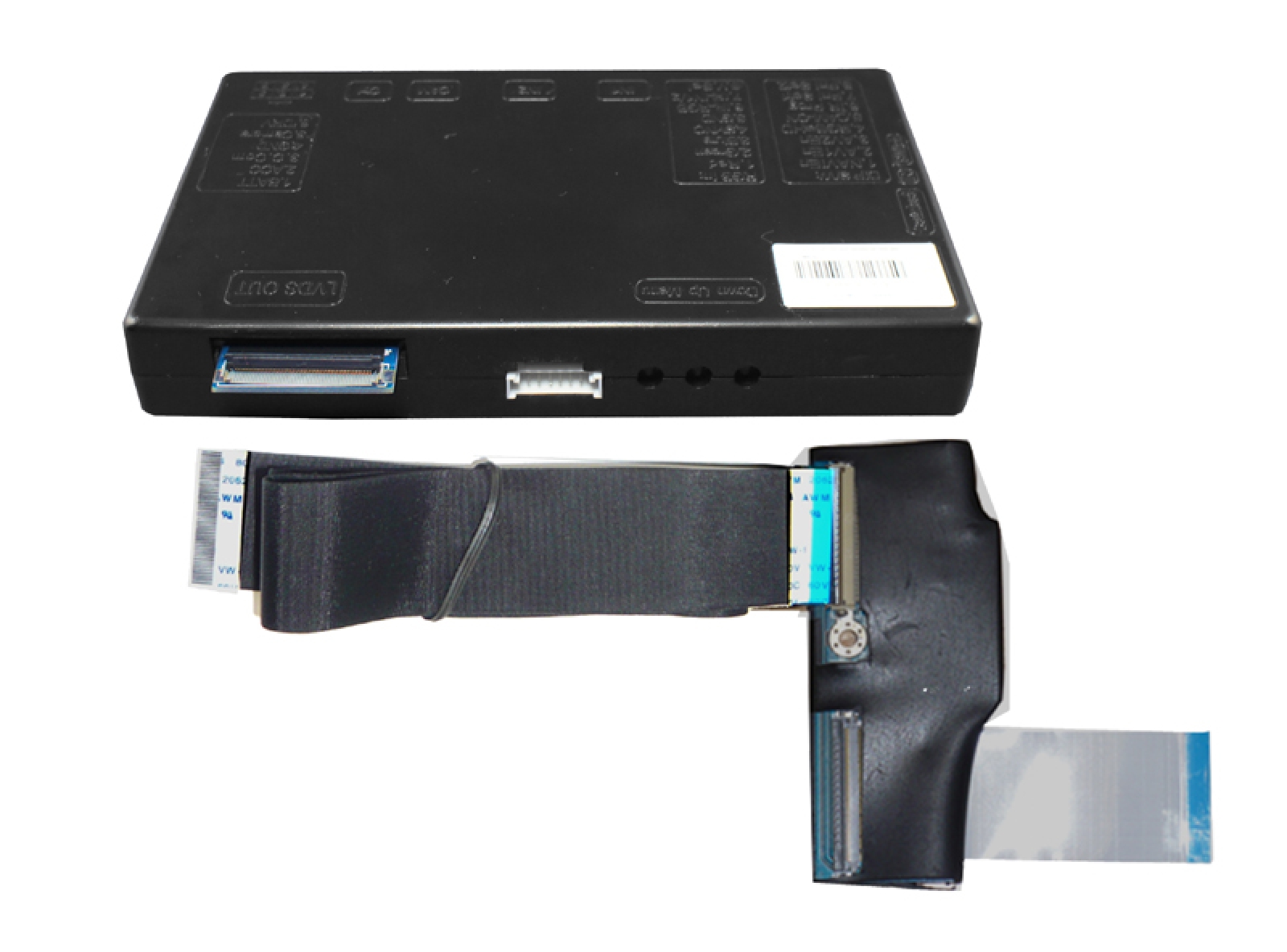

- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: offene Kabelenden
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | <5mA |
| Stromaufnahme | 300mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 182 x 24 x 100mm (B x H x T) |
| Abmessungen CAN-Box | 73 x 22 x 45mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
