10/9/7 Kit VW Golf VII(AU) 2012-2020 RHD i-dapter/Antenne
Radioblende 10" / 9" / 7" und Radioanschlusskit i-dapter VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten
- Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
- Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
- Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.
- Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
- Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
- Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: 52 Pin Quadlock VAG Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: OEM Antenne Fakra(f) > DIN(m)
- ANschluss: OEM Rückfahrkamera > Cinch(m) ocker
- Anschluss: OEM USB > USB-A
- blau: +12V Antennenremote
Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:
- Fahrzeuge mit 8,5V Antennenanlage > Artikel: 1524-29-1-0
- Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70-1-0
- Fahrzeuge mit MIB-II Plattform
- Fahrzeuge Linkslenker
- 10" Geräte modular mit Display und Silverbox
- 10" Geräte mit L-Body unten
- 9" Geräte modular mit Display und Silverbox
- 9" Geräte mit L-Body unten
- 9" Geräte Short Body
- 7" Geräte modular mit Display und Silverbox
- 7" Geräte mit L-Body unten
- 7" Geräte Short Body
- Gerätemontag mit individuellem Zubehör
- Displaymontage mit individuellem Zubehör
- Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
- lila/weiß: +12V Rückfahrsignal
- Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
- Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
- Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
- Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
- Lenkradfernbedienung Track vor drücken und halten
- Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
- i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
Abhängig der OEM Fahrzeugausstattung und Software:
- Nicht alle Fahrzeugeinstellungen werden unterstützt
- Nicht alle Fahrzeugfunktionen werden unterstützt
- Nicht alle Fahrzeuginformationen werden visualisiert
- Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
- Verlassen der Anzeige > über Fahrzeug PDC-Taste
- +12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Fahrzeuge mit E-Call:
- E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
- Fahrzeuge ohne OEM Soundsystem
Nicht für Fahrzeuge mit:
- mit OEM Soundsystem
- mit Radiovorbereitung
- ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
- Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeugen geeignet:
- VW Golf VII (AU) 11/2012 - 12/2016
- VW Golf VII (AU) 03/2017 - 05/2020
- Farbe: Klavierlack schwarz
- Einbauausschnitt 10" Radiodisplay: 242,5mm x 147mm
- Einbauausschnitt 9" Radiodisplay: 218,50mm x 130mm
- Einbauausschnitt 7" Radiodisplay: 178mm/173mm x 102mm/98mm
Folgende Signale werden zur Verfügung gestellt:
Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
- Visualisierung Klimatronik
- Visualisierung optische PDC
- CAR Menü Fahrzeugeinstellungen unterstützt
Optional:
- E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52Pin Quadlock > Artikel: 1424-28

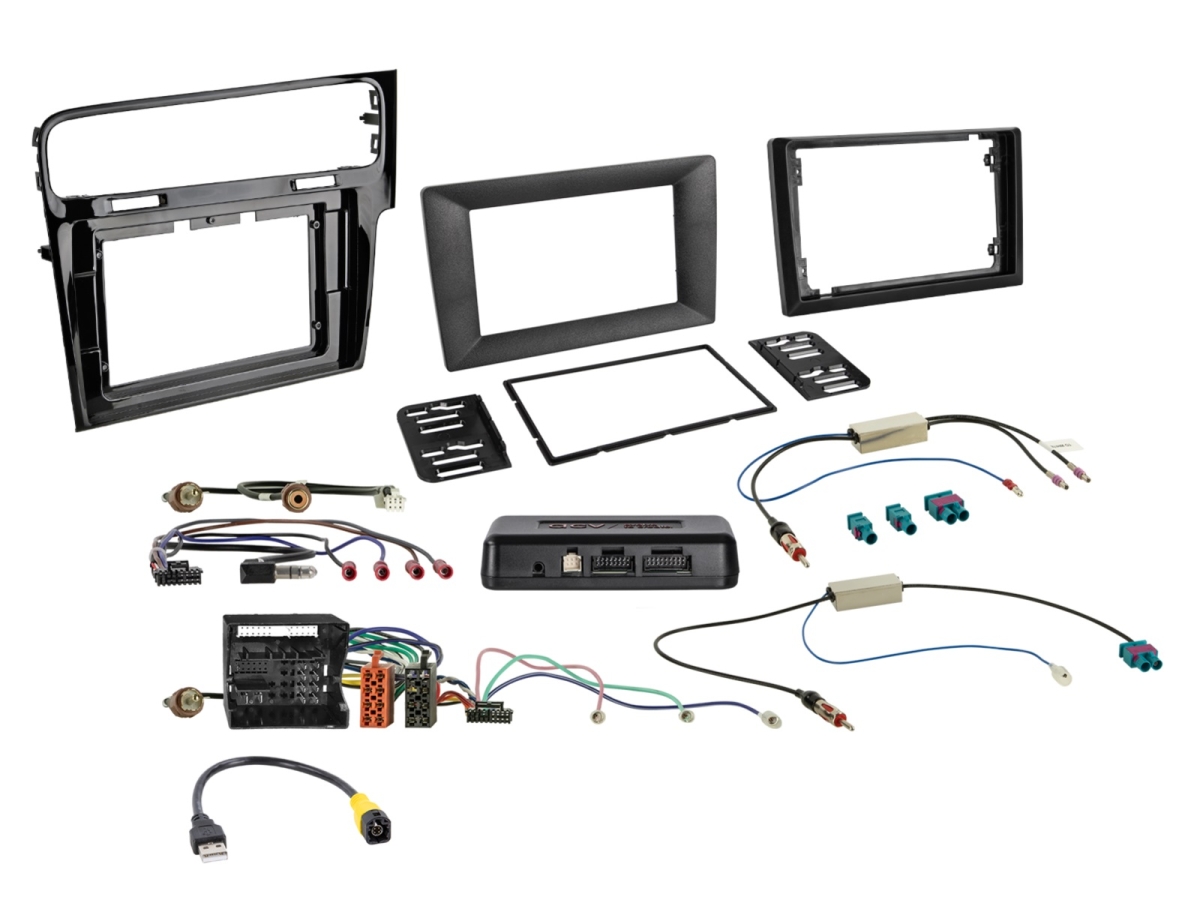

Lieferumfang:
- 10" Radioblende VW Golf VII 2012-2020 Klavierlack RHD > Artikel: 381320-139-1
- 10" Radioblende Zubehör 10">9" Display Reduzierung > Artikel: 271000-40
- 10" Radioblende Zubehör 10">7" Display Reduzierung > Artikel: 271000-41

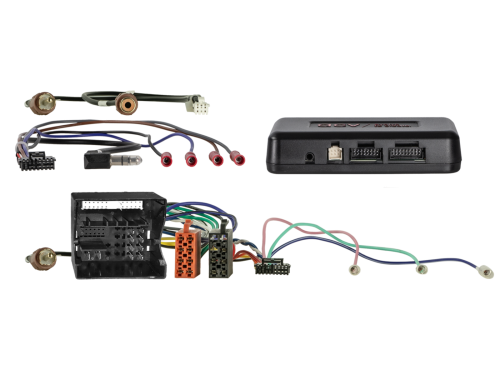

- i-dapter MAN TGE/Seat/Skoda/VW 52Pin Quadlock Multilead > Artikel: 43xvw04

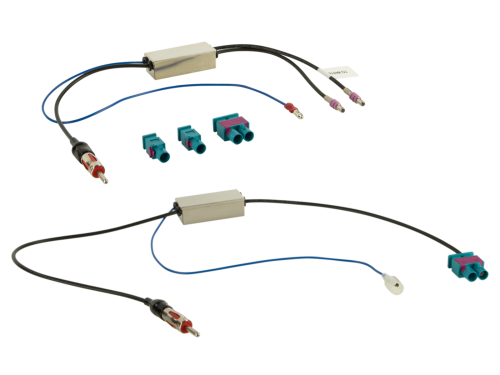

- Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
- Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V LEONI lose > Artikel: 1524-29-1-0

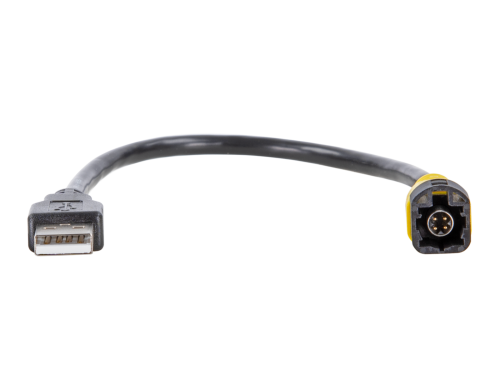

- USB Adapter VW diverse Fahrzeuge LVDS gelb>USB-A > Artikel: 44-1324-006
| Antennenanschluss | DINFakra |
| Ausstattung & Funktionen | CAN-BusRückfahrkamera-Eingang |
| Baujahr | 201220132014201520162017201820192020 |
| Bildschirmgröße | 10 Zoll7 Zoll9 Zoll |
| Blendenausschnitt | 10 Zoll (ca. 250 x 146 mm)2-DIN (ca. 173 x 98 mm)9 Zoll (ca. 230 x 130 mm) |
| CAN-Bus | Mit CAN-Bus |
| E-Call | Mit Zusatzadapter |
| Einbaugröße | Fahrzeugspezifisch |
| Einbauzweck | Radiotausch |
| Fahrzeug-Bus | CAN-Bus |
| Fahrzeug-Integration | Klimaanzeige am Radio |
| Fahrzeugausstattung | Ohne Werks-Soundsystem |
| Fahrzeugdaten-Anzeige | Klimaanzeige |
| Fahrzeugmarke | Volkswagen |
| Fahrzeugsignale | Beleuchtung (Klemme 58)GeschwindigkeitHandbremseRückwärtsgangZündung (Klemme 15) |
| Fahrzeugtyp | PKW |
| Farbe | Klavierlack |
| Klimabedienung | Klimabedienung über Radio/Display |
| L-Body-Eignung | L-Body unten |
| LFB-Ausgang | 3,5 mm KlinkeLoses Kabel |
| Lenkradposition | Rechtslenker |
| Lieferumfang | AntennenadapterRadioblende |
| Passform | Fahrzeugspezifisch |
| Produktart | Radioblende |
| Radiovorbereitung | Ohne Radiovorbereitung |
| Remote-Ausgang | Antennen-Remote |
| Werks-Infotainment | VW MIB I / MIB II |
| Werksradio | VW MIB |
