2-ISO Kit mit Fach Seat/Skoda/VW Fahrzeuge LFB/Antenne DIN

2-ISO Kit mit Fach Seat/Skoda/VW Fahrzeuge LFB/Antenne DIN

Radioblende 2-ISO mit Fach und Radioanschlusskit Lenkradfernbedienung Seat / Skoda / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker > 42cx25
• Anschluss: OEM Lenkradfernbedienung > 42arc100
• Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m)
• blau: +12V Antennenremote
• CAN Bus Aktivierung OEM Soundsystem unterstützt
• Radioblende mit 2-ISO Einbauausschnitt
• Einbausatz für 2-DIN Geräte:
• 2-ISO Radioblende ISO universal / 103mm x 183mm > Artikel: 381230-00

Fahrzeuge Seat Leon / Toledo:

• mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät
• ohne OEM Gerät mit CD-Schacht in der Geräteblende

Fahrzeuge Skoda:

• Skoda OEM Radioblende erforderlich*/**/***/****

Fahrzeuge Skoda:

• mit Bolero / Stream OEM Gerät
• mit Amundson / Columbus OEM Navigation
• ohne Technisat OEM Gerät

Fahrzeuge VW:

• Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• Fahrzeuge mit RNS315 / RNS510 OEM Navigation
• Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
• Fahrzeuge mit/ohne OEM Soundsystem

Fahrzeuge VW Caravelle / Multivan / T5 Transporter:

• mit Golf V/VI Style Gerät
• ohne rechteckigem OEM Gerät

Fahrzeuge VW Caravelle / Multivan / T5 Transporter mit OEM Soundsystem:

• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
• Anpassungsarbeiten der Blende mit Werkstattmitteln erforderlich wenn notwendig
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Seat

• Alhambra (7N) 10/2010 - 04/2015
• Leon (1P) 09/2005 - 03/2009
• Leon (1P) 04/2009 - 11/2012
• Toledo (NH) 03/2013 - 05/2015

Skoda

• Fabia (5J) 03/2007 - 04/2010
• Fabia (5J) 06/2010 - 06/2014
• Octavia (1Z) 06/2004 - 05/2009*
• Octavia (1Z) 01/2009 - 03/2013**
• Rapid (NH) 10/2012 - 04/2015***
• Roomster (5J) 09/2006 - 04/2010
• Roomster (5J) 06/2010 - 02/2015
• Praktik (5J) 09/2006 - 04/2010
• Praktik (5J) 06/2010 - 02/2015
• Superb (3T) 07/2008 - 05/2013****
• Yeti (5L) 08/2009 - 10/2013*****

VW

• Amarok (2H) 03/2010 - 08/2016
• Beetle (16) 11/2011 - 06/2016
• Caddy (2K) 10/2003 - 04/2015
• Caravelle (7H) 09/2009 - 05/2015
• CC (3C/35) 06/2008 -  08/2016
• EOS (1F) 05/2006 - 04/2015
• Fusca (Brazil) 2005 - 2011
• Golf V (1K) 11/2003 - 09/2008
• Golf V (1KM) 06/2007 - 10/2009
• Golf V Plus (1KP) 01/2005 - 02/2009
• Golf VI (1K) 11/2008 - 09/2012
• Golf VI (1KM) 11/2009 - 04/2013
• Golf VI Plus (1KP) 03/2009 - 01/2014
• Jetta III (1K5/1KM) 09/2005 - 10/2010
• Jetta IV (162) 01/2011 - 08/2014
• Magotan (Asia) 2005 - 2011
• Multivan (7H) 09/2009 - 05/2015
• Passat B6 (3C2) 11/2005 - 07/2010
• Passat B6 (3C5) 08/2005 - 07/2010
• Passat B7 (3C/362) 11/2010 - 10/2014
• Polo V (6R) 06/2009 - 01/2014
• Scirocco III (13) 08/2008 - 04/2014
• Sagitar (China) 2005 - 2011
• Sharan II (7N) 08/2010 - 04/2015
• Suran 2009 - 2015
• T5 Transporter (7H) 09/2009 - 05/2015
• Tiguan I (5N) 10/2007 - 04/2016
• Touran (1T) 01/2003 - 04/2015
• Vento (Mexico) 2005  - 2011

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• grau: Interface keine Funktion
• grau: 40 Pin Quadlock Pin 11 > +12V Amp Remote DynAudio OEM Soundsystem
• Lenkradfernbedienung
• CAN Bus Aktivierung OEM Soundsystem unterstützt
• *Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation
• **Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
• ***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
• ****Fahrzeuge mit Amundsen / Columbus OEM Navigation
• ****Fahrzeuge mit Bolero / Swing OEM Gerät  > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
• *****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB

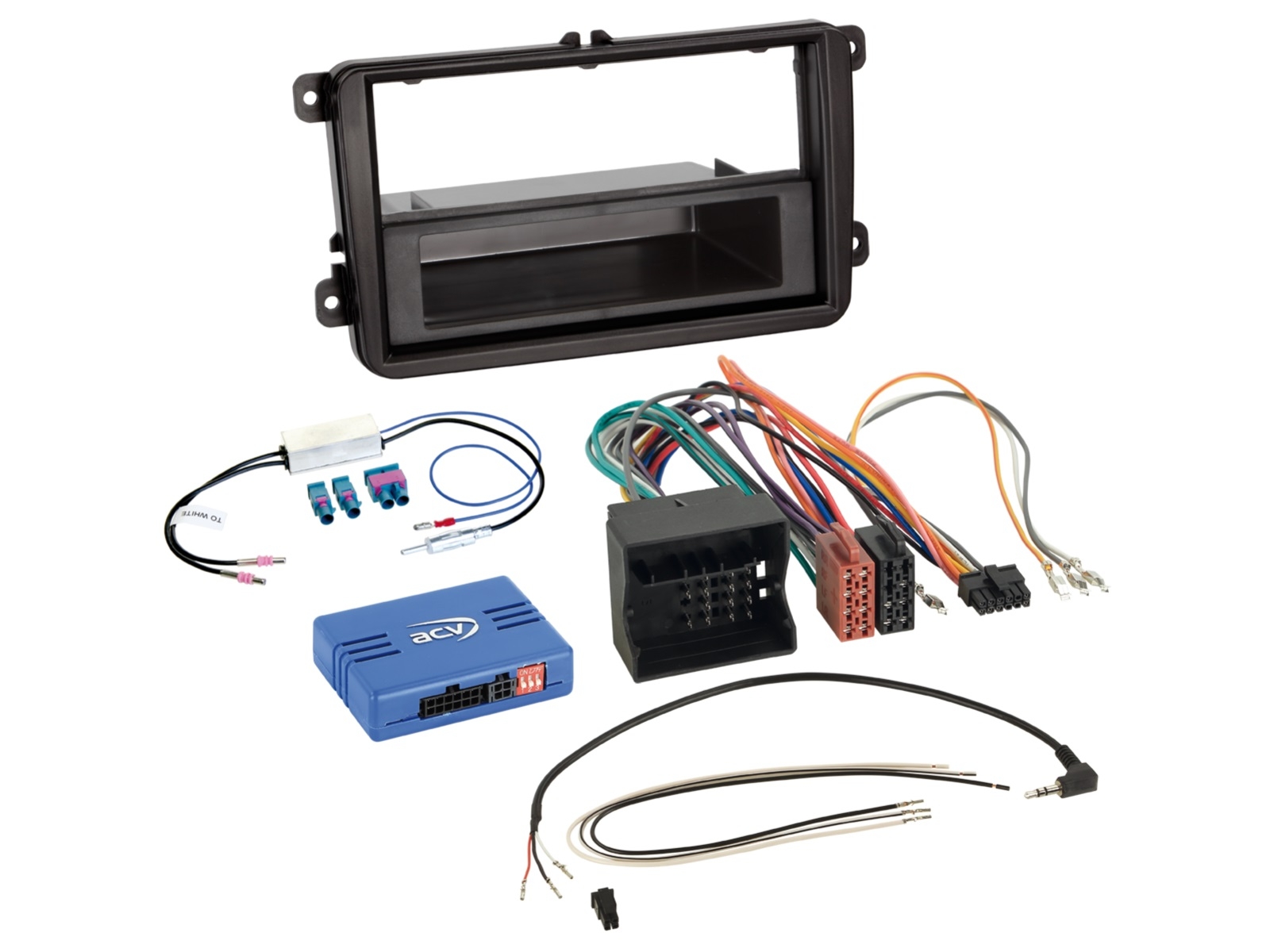

Lieferumfang:

• 2-ISO Radioblende mit Fach Seat/Skoda/VW schwarz > Artikel: 281320-10-0
• LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100
• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom > Artikel: 1524-70-0

Optional:

• Ablagefach INBAY® für 2-ISO Radioblenden 103mm Höhe > Artikel: 241000-04-1
• 2-DIN Radioblende INBAY® Seat/Skoda/VW schwarz > Artikel: 241320-10-1
• 2-ISO Radioblende ISO universal/103mm x 183mm > Artikel: 381230-00
