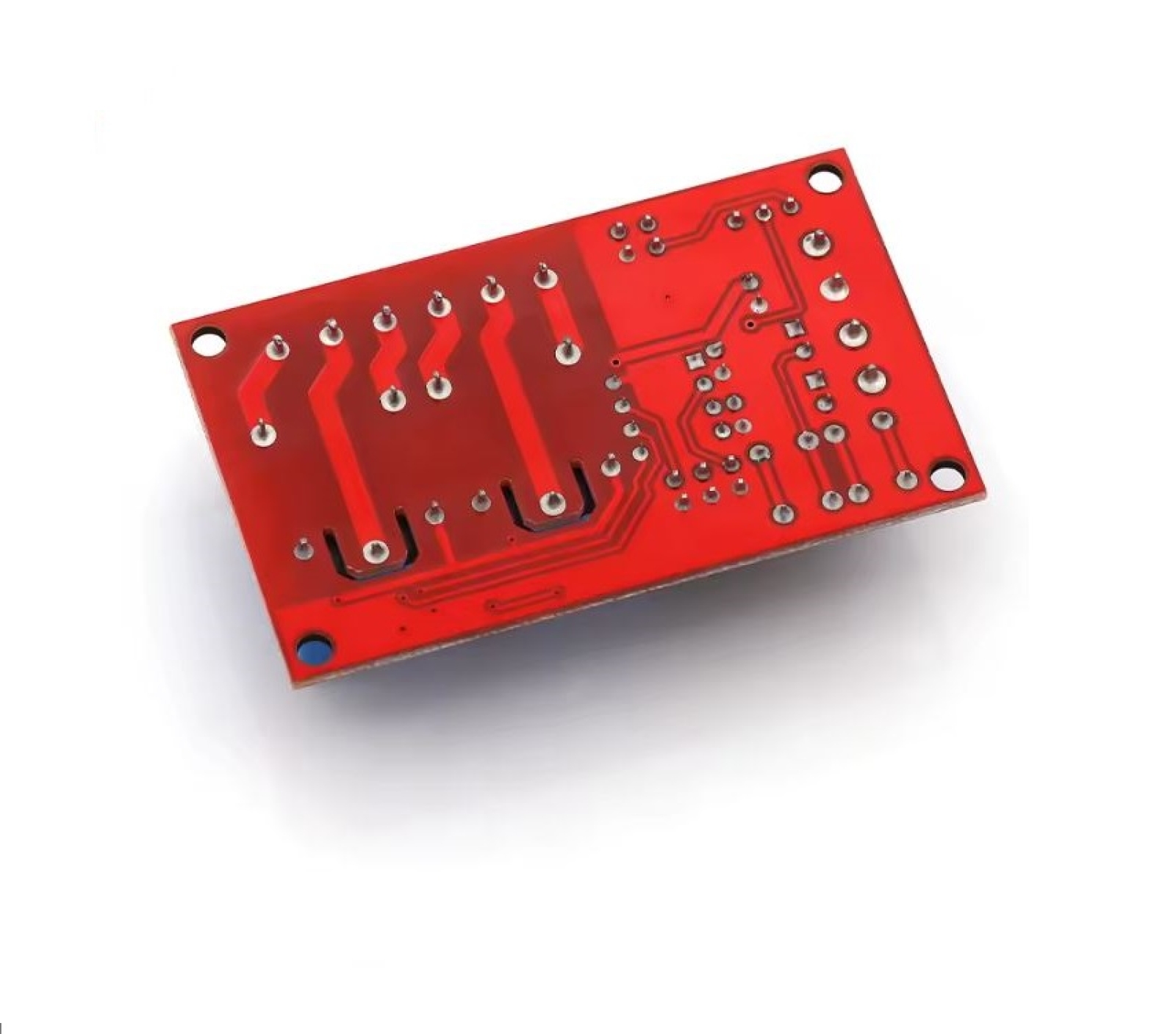

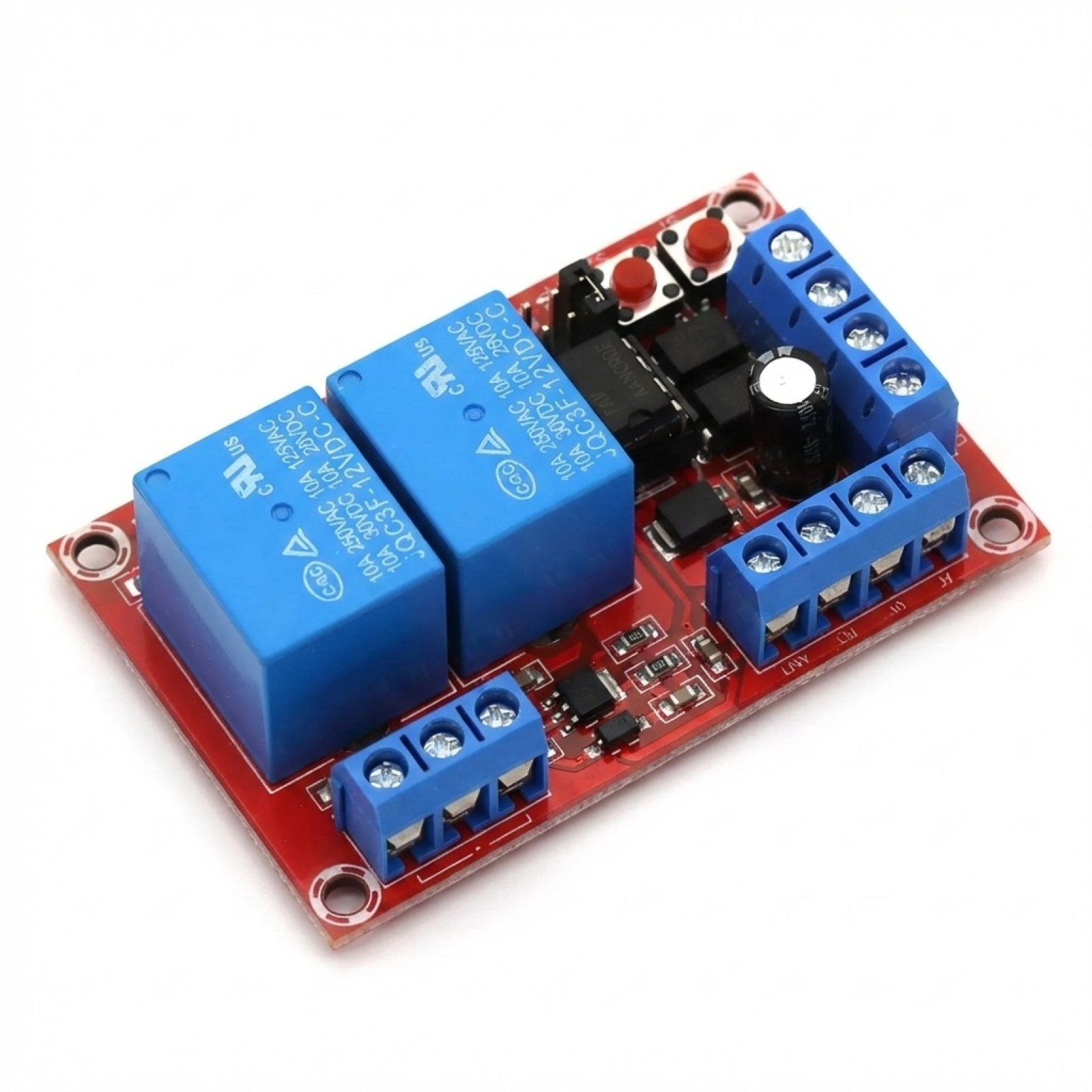

• Verwendung eines doppelseitigen Leiterplattendesigns (PCB) mit zwei unabhängigen Designs, die sich nicht gegenseitig stören;

• Mit einem Mikrocontroller entworfen, bietet es eine stabile und zuverlässige Leistung, eine starke Störfestigkeit, keine Fehlauslösungen und eine überlegene Leistung;

• Benutzerfreundliches Schnittstellendesign, ausgestattet mit Anschlussklemmen, an die Kabel direkt angeschlossen werden können;

• Das auslösende Ende verfügt über eine Optokoppler-Isolation, und die Auslösestromversorgung kann unabhängig an eine externe Stromversorgung angeschlossen werden, wodurch eine vollständige Isolation erreicht wird;

• Ausgestattet mit 2 Tastschaltern für Produkttests, um die Stabilität des Produkts direkt zu überprüfen;

• Es verfügt über eine Betriebsanzeige (grüne LED) und 2 Schaltanzeigen (rote LED);

• Verwendet Relais zur Steuerung der Last, die sowohl 250V 10A (AC) als auch 30V 10A (DC) Lasten standhalten können;

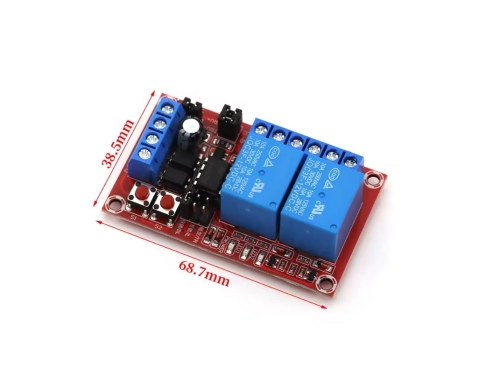

• Modulgröße: 63,7 × 38,5 × 18,5 mm;

• Es gibt 4 Schraubenlöcher mit einem Abstand von 58x33 und einem Durchmesser von 3 mm.

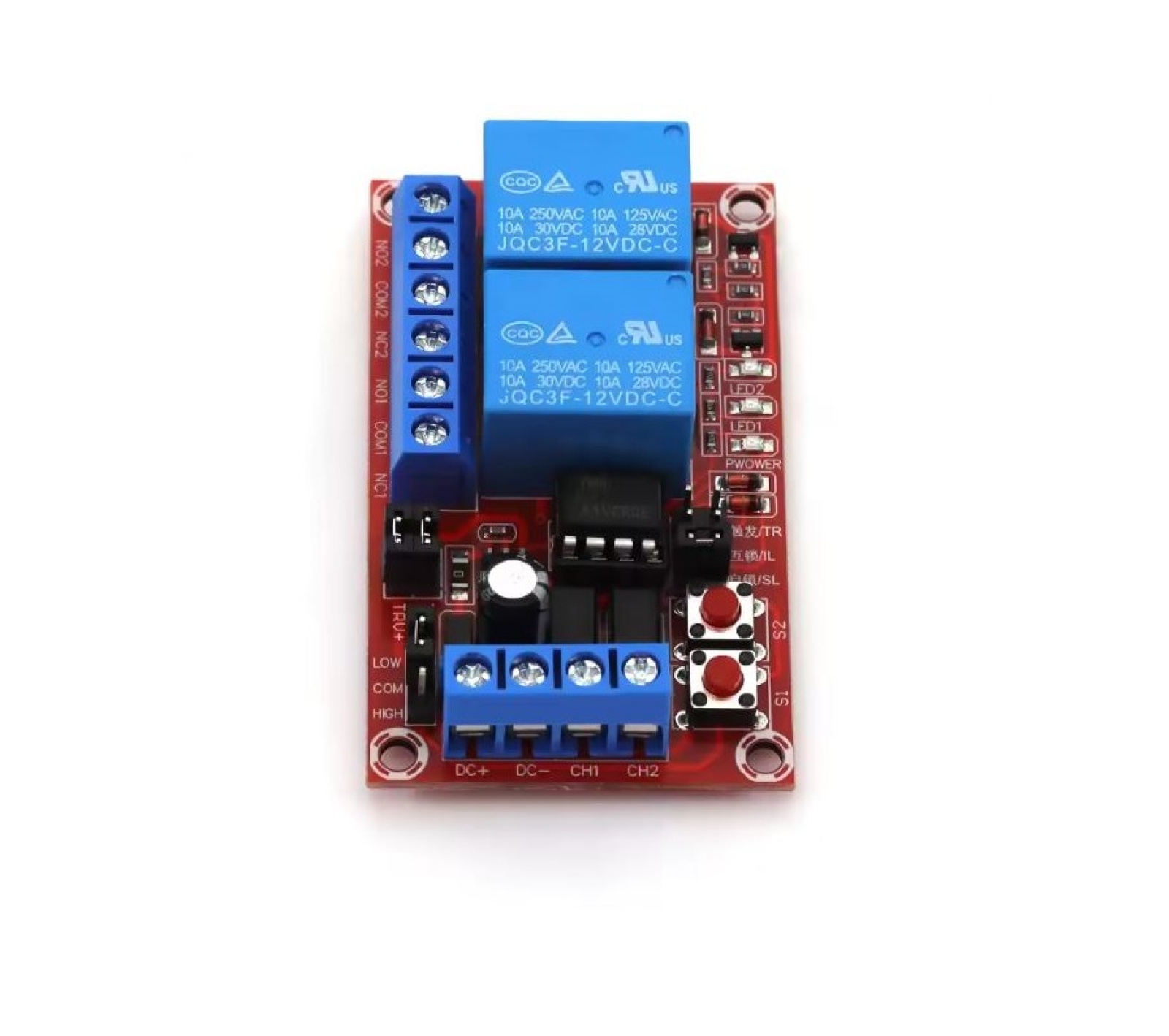

Modulschnittstelle:

Stromeingang:

DC+: Der Pluspol der Modulstromversorgung sollte der Spannung des Relais entsprechen; (12V)

DC-: Minuspol der Modulstromversorgung;

Trigger-Anschluss (Auslöse-Seite):

IN1-IN2: Entsprechen den 1-2 Relais-Trigger-Steuerklemmen und unterstützen High- oder Low-Level-Triggerauslösung;

TRV+: Pluspol der externen Trigger-Stromversorgung. Wenn Sie die externe Trigger-Stromversorgung nutzen möchten, müssen Sie den Jumper zwischen RTV+ und VCC entfernen;

TRV-: Minuspol der externen Trigger-Stromversorgung. Wenn Sie die externe Trigger-Stromversorgung nutzen möchten, müssen Sie den Jumper zwischen RTV und GND entfernen;

2 Mikroschalter: Entsprechen den 1-2 Relais-Testtasten, wirksam bei Low-Level-Auslösung;

High-/Low-Level-Triggerauswahl: Wenn COM mit L verbunden ist, ist der Low-Level-Trigger aktiv. Wenn COM mit dem H-Anschluss verbunden ist, ist die High-Level-Auslösung aktiv

• An AC-Phase oder DC-Pluspol anschließen

• An AC-Neutralleiter oder DC-Minuspol anschließe
