9 Kit Seat Alhambra(7N)/VW Sharan(7N) LFB/Antenne

9 Kit Seat Alhambra(7N)/VW Sharan(7N) LFB/Antenne

Radioblende 9 Zoll und Radioanschlusskit Lenkradferndedienung Seat / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.Überprüfen Sie die Funktion der Einstellungen und das Fahrzeugsystem vor der Endmontage.

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz- und Komfortsysteme.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• blau: +12V Antennenremote

• Fahrzeuge mit 52 Pin Quadlock Antennenphantomspeisespannung vor Installation mit OEM Gerät durch messen prüfen:
• Fahrzeuge mit +12V Antennenanlage > Artikel: 1524-70-1-0 im Lieferumfang
• Fahrzeuge mit 8,5V Antennenanlage > Artikel: 1524-29-1-0

• Seat Alhambra mit/ohne MIB-PQ Plattform
• VW Sharan mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• VW Sharan mit RNS315 / RNS510 OEM Navigation
• VW Sharan mit MIB-PQ Plattform
• VW Sharan ohne RCD320 OEM Gerät mit ISO Steckern
• Fahrzeuge ohne OEM Soundsystem

Fahrzeuge mit 40 Pin Quadlock OEM Soundsystem:

• LFB Audi/Seat/Skoda/VW different vehicles Quadlock > Artikel: 42a-1324-001

Fahrzeuge mit 52 Pin Quadlock OEM Soundsystem:

• LFB Audi/MAN/Seat/Skoda/VW diverse Fahrzeuge 52Pin Quadlock > Artikle: 42a-1328-000

Fahrzeuge mit 52 Pin Quadlock:

• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt

Fahrzeuge mit 52 Pin Quadlock E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit 52 Pin Quadlock Rückfahrkamera:

• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

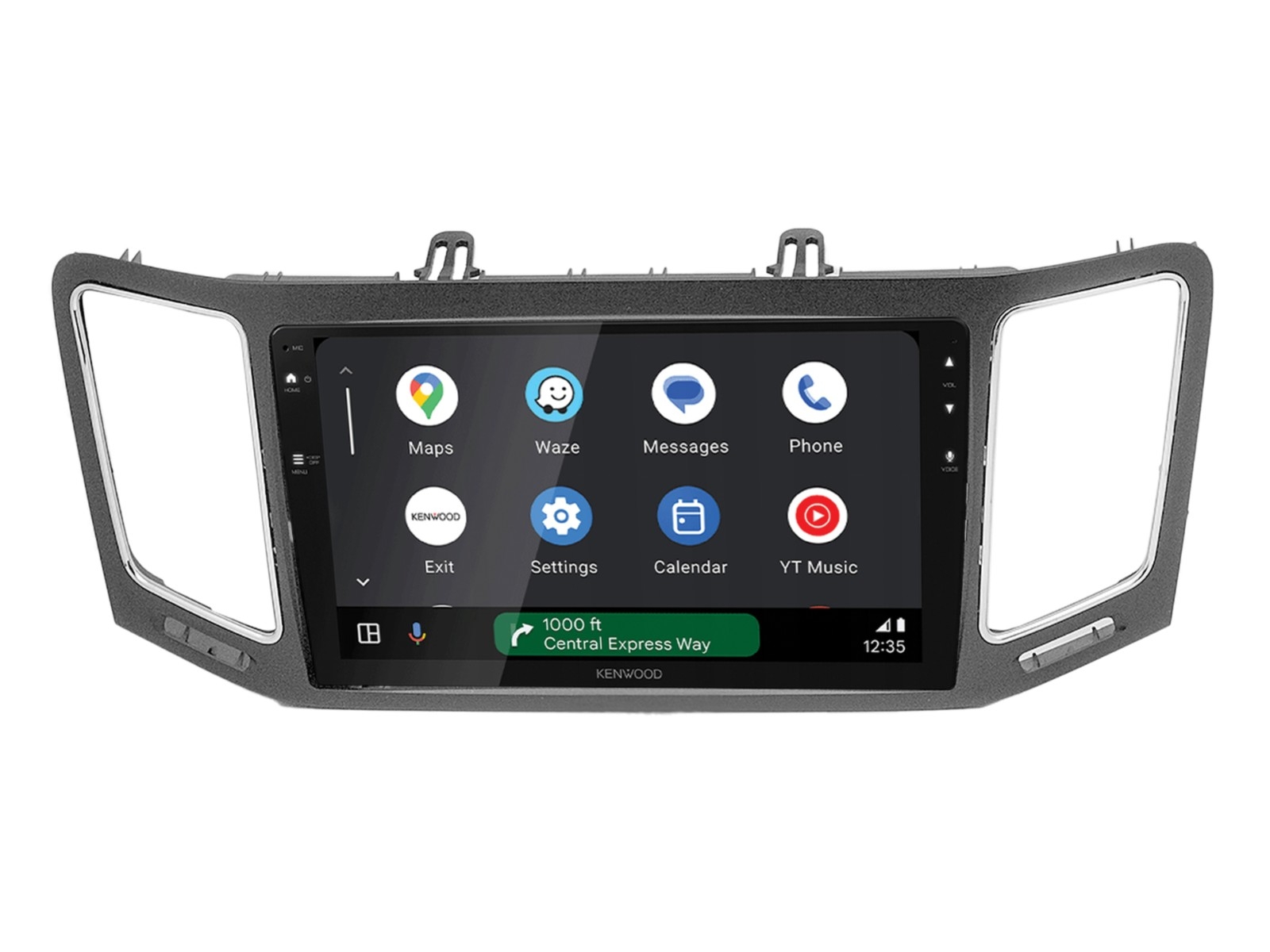

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Seat

• Alhambra (7N) 10/2010 - 04/2015
• Alhambra (7N) 05/2015 - 01/2022

VW

• Sharan II (7N) 08/2010 - 04/2015
• Sharan II (7N) 07/2015 - 10/2021

Technische Daten

• Farbe: schwarz

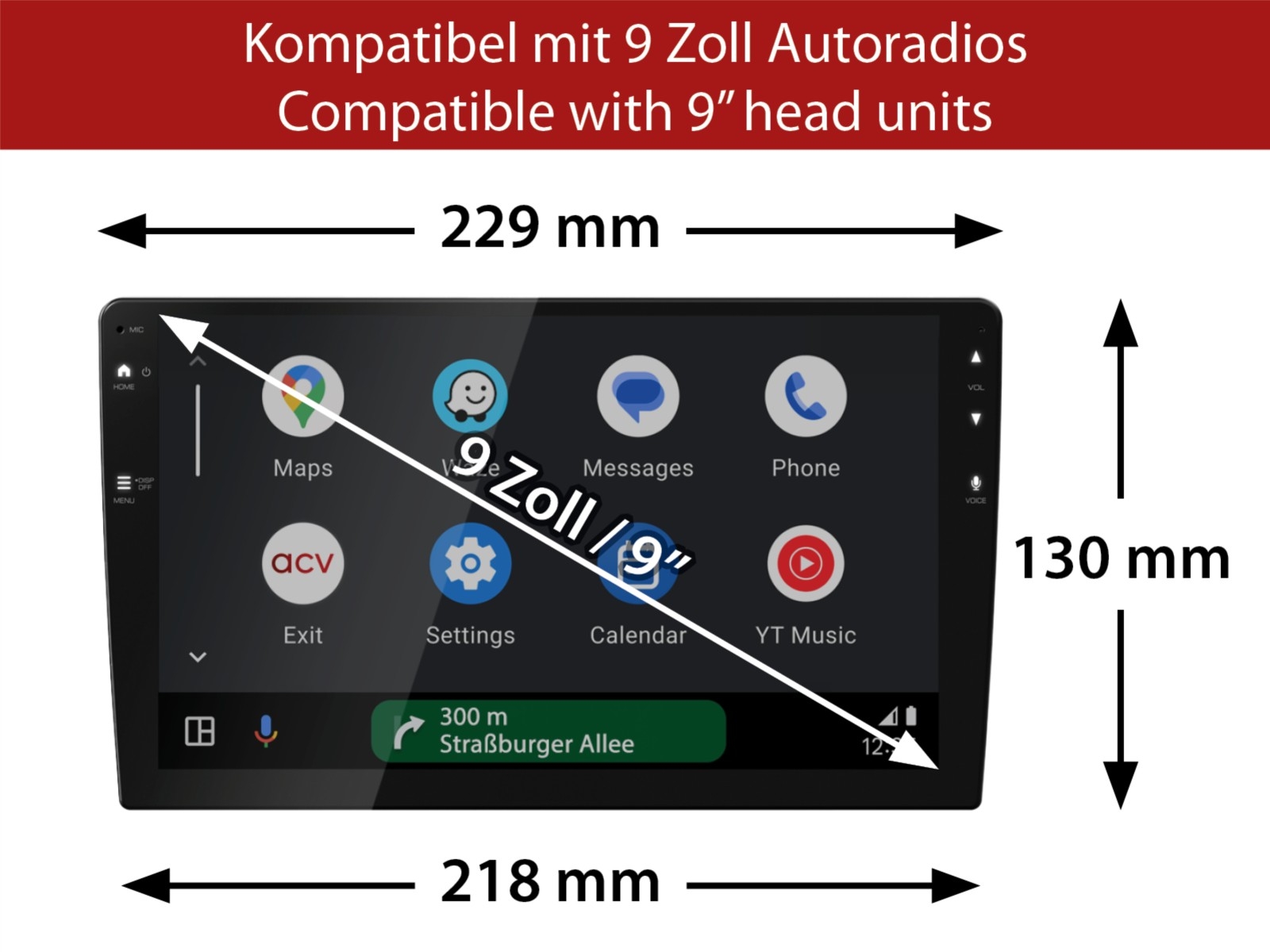

• Einbauausschnitt Radiodisplay:  230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

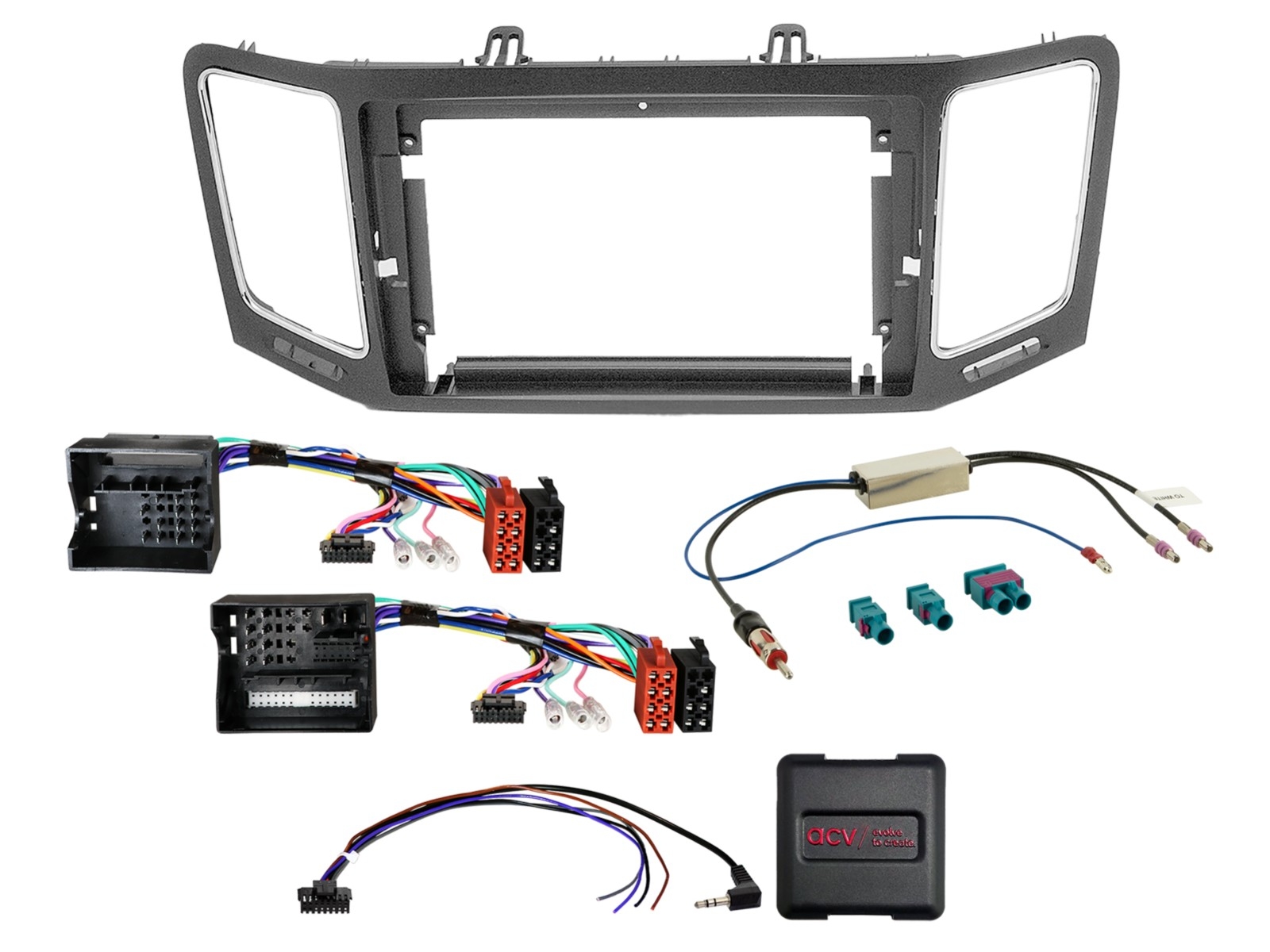

Lieferumfang:

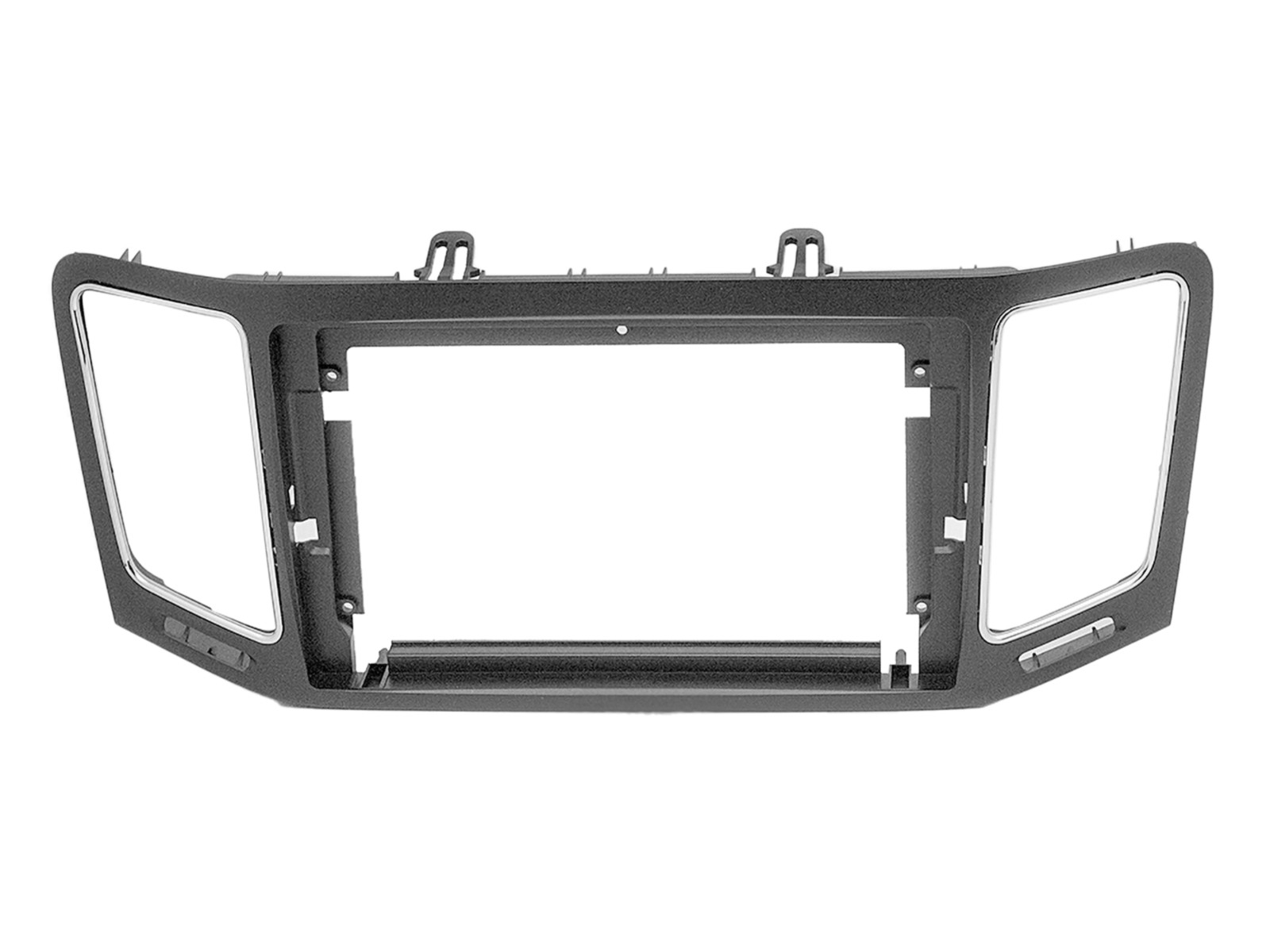

• 9" Radioblende Seat Alhambra(7N)/VW Sharan(7N) schwarz > Artikel: 381320-97-1

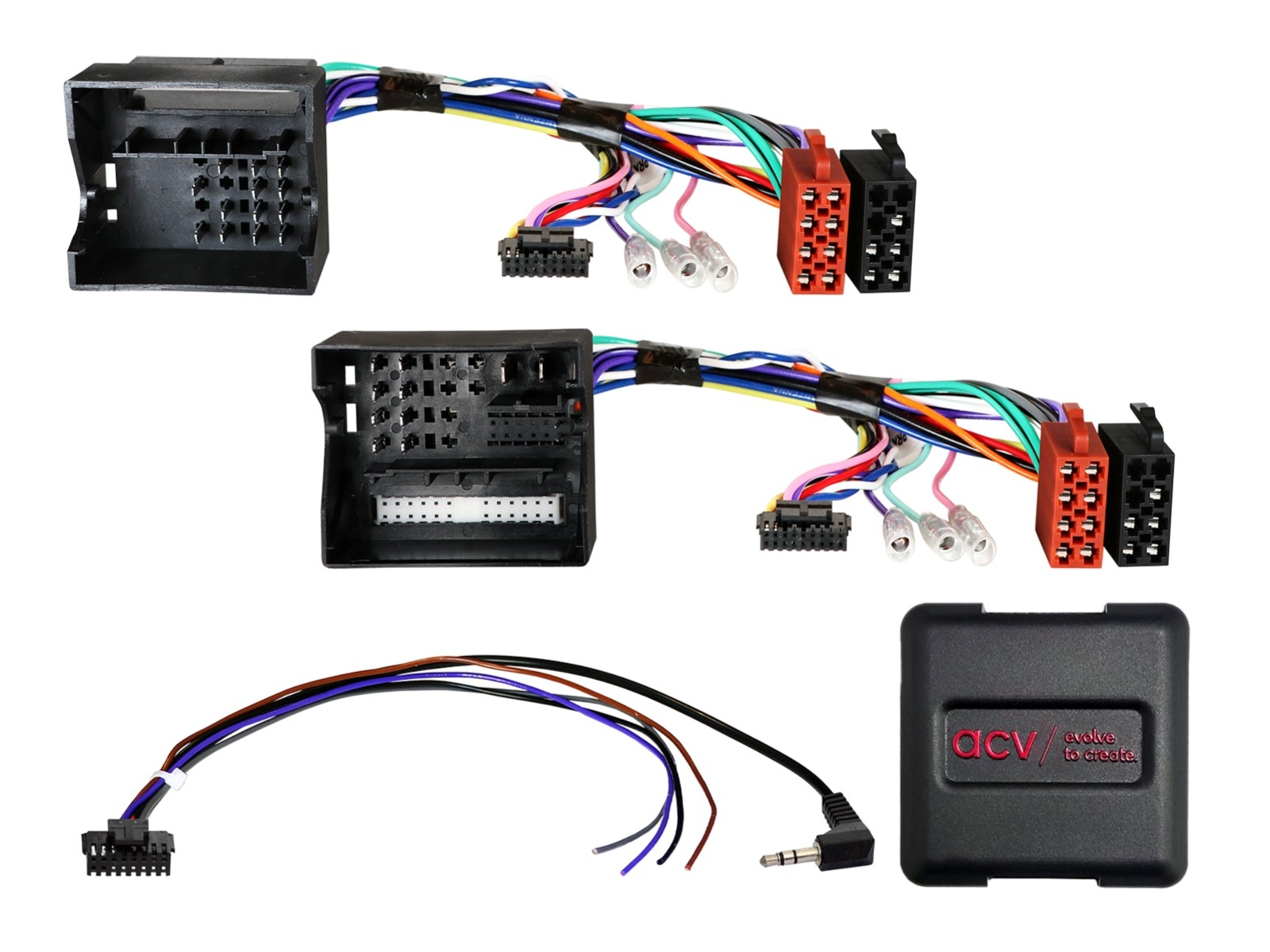

• LFB Seat/Skoda/VW 40Pin/52Pin Quadlock Multilead lose > Artikel: 42xvw019-0

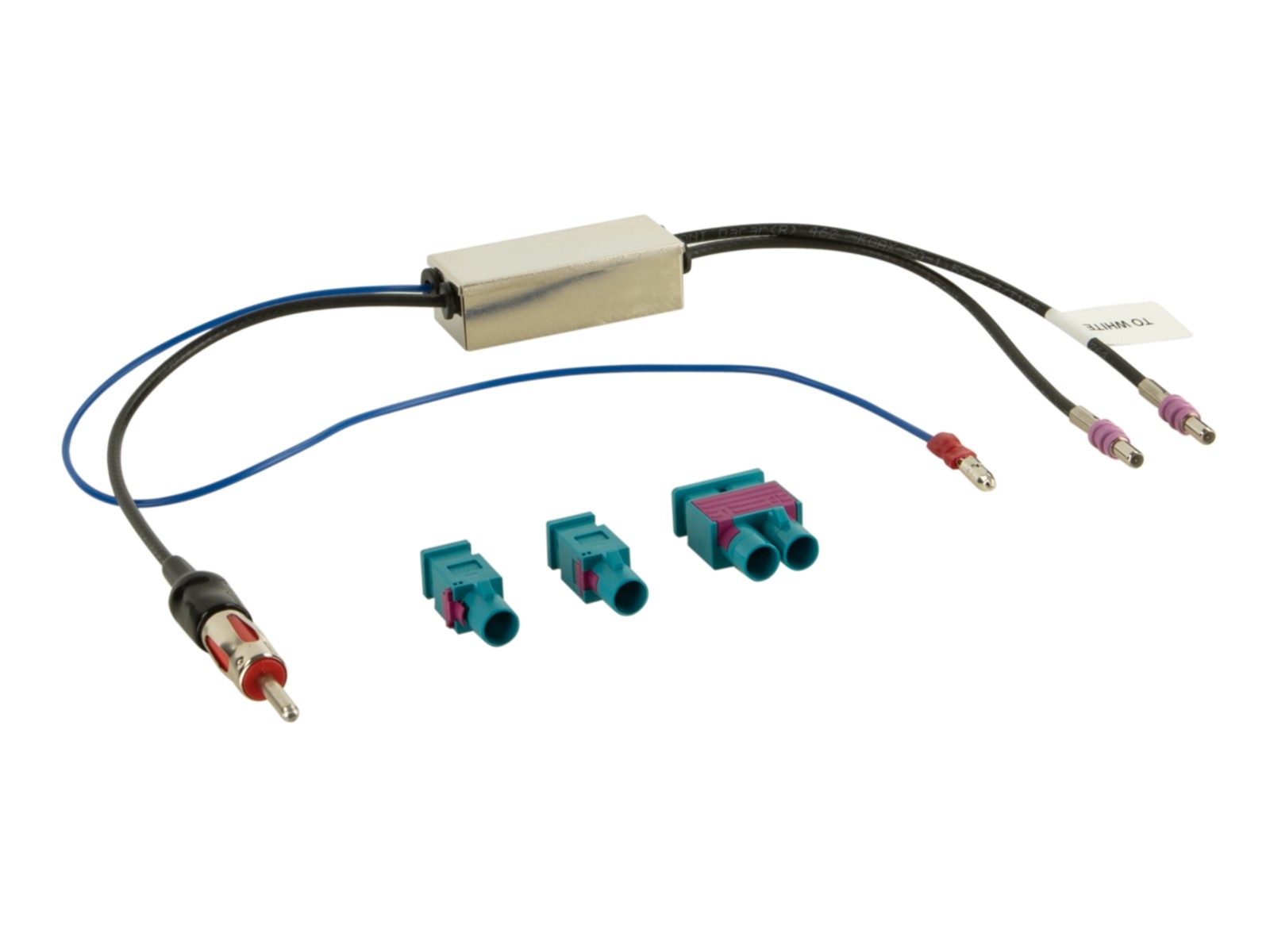

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
