1-DIN Kit Audi Q3(8U) 10/2011-06/2018 LFB/Antenne

1-DIN Kit Audi Q3(8U) 10/2011-06/2018 LFB/Antenne

Radioblende 1-DIN und Radioanschlusskit Lenkradfernbedienung Audi

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker der Adapter mit der Ausstattung des Fahrzeugs übereinstimmen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m/Set) > DIN(m)
• blau: +12V Antennenremote
• blau: +12V Amp Verstärker Remote
• Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display
• Fahrzeuge ohne OEM Gerät 2 x SD-Karte
• Fahrzeuge ohne OEM Navigation
• Fahrzeuge ohne BOSE OEM Soundsystem

Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich:

• Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

• Audi Q3 (8U) 10/2011 - 11/2014**
• Audi Q3 (8U) 02/2015 - 06/2018**

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

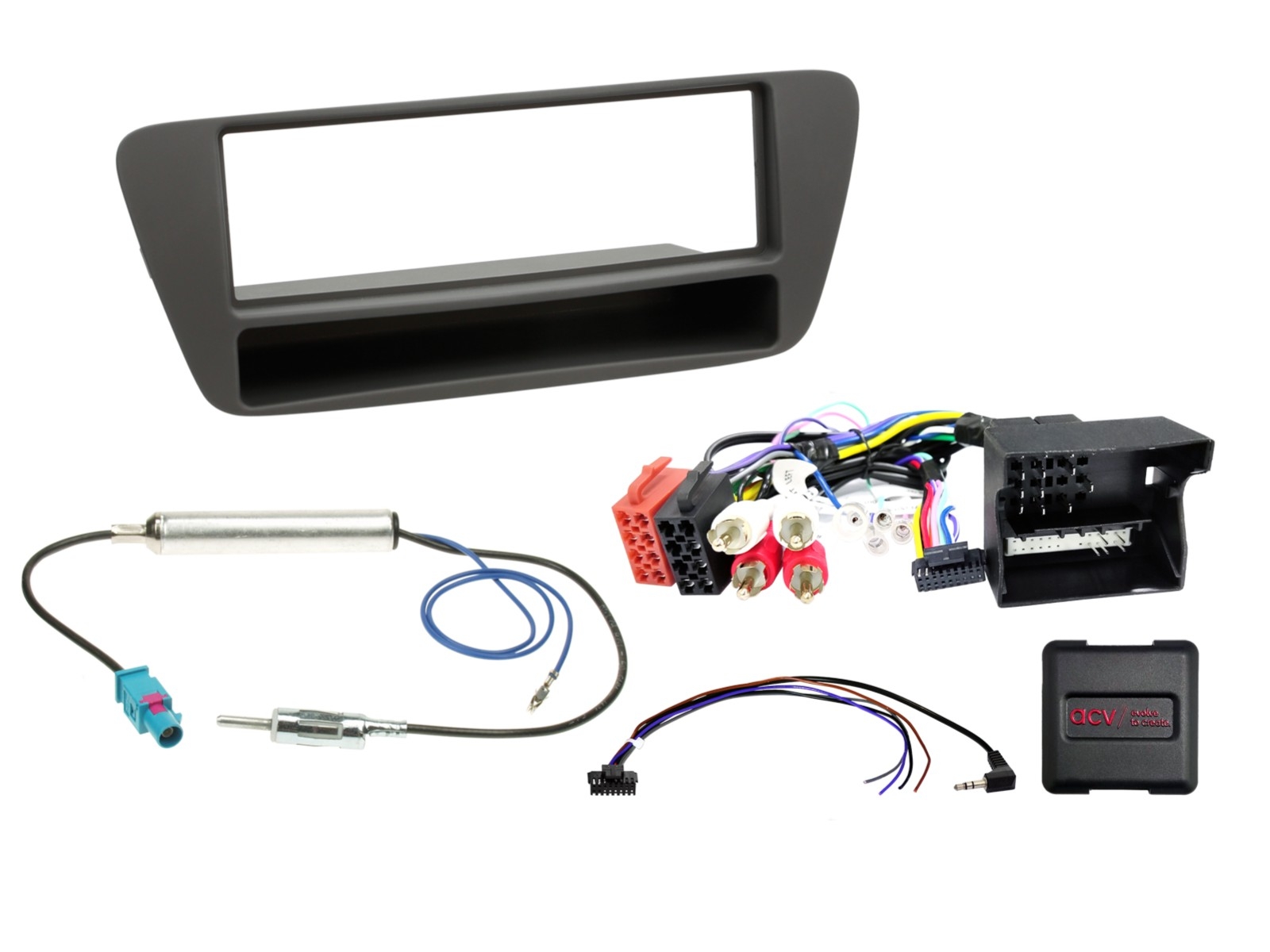

Lieferumfang:

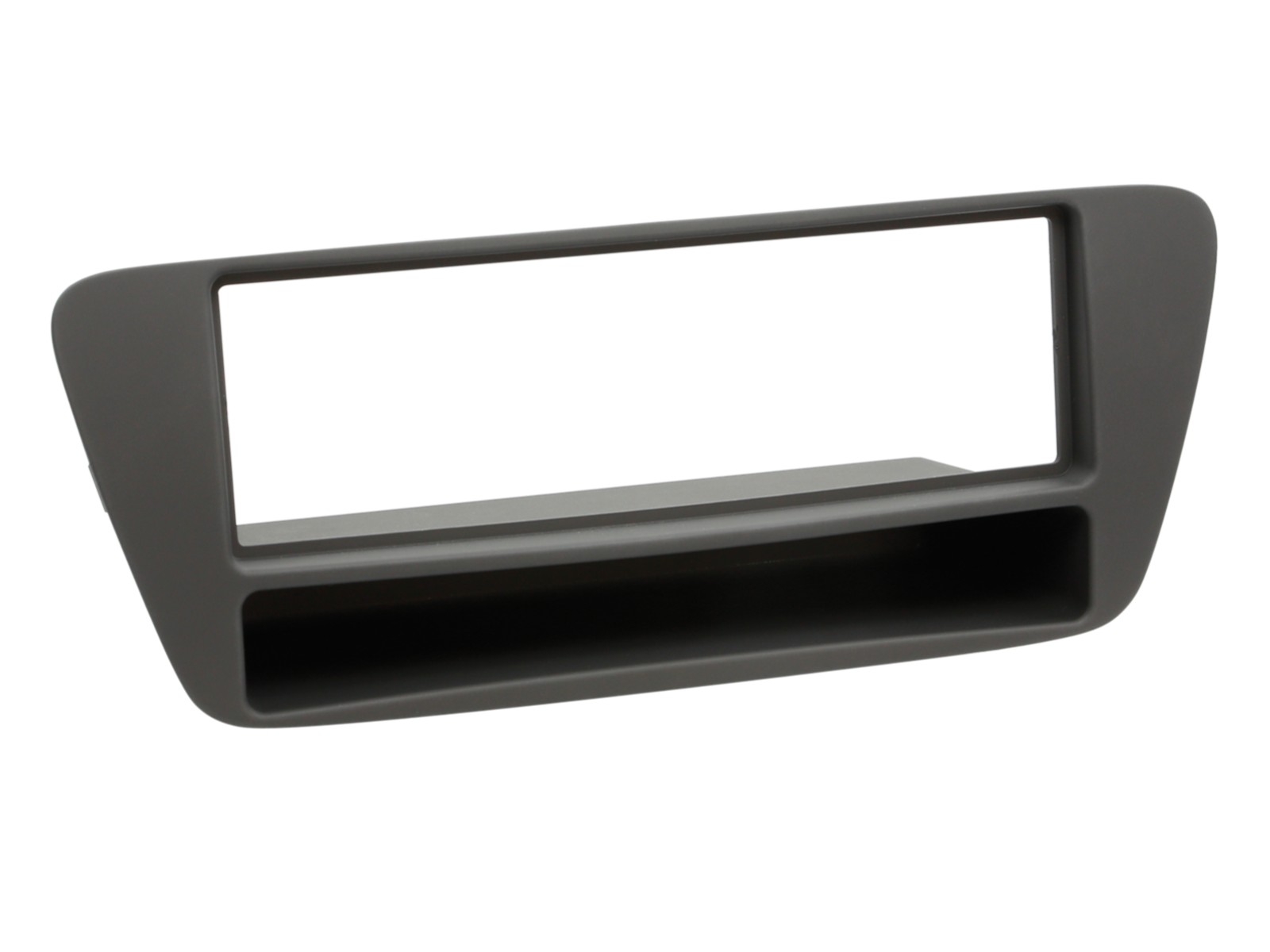

• 1-DIN Radioblende mit Fach Audi Q3 10/2011-06/2018 lose > Artikel: 281320-25-1-0
• LFB Audi A3/A4/A6/R8/TT Quadlock Multilead Amp >Cinch > Artikel: 42xad002-0

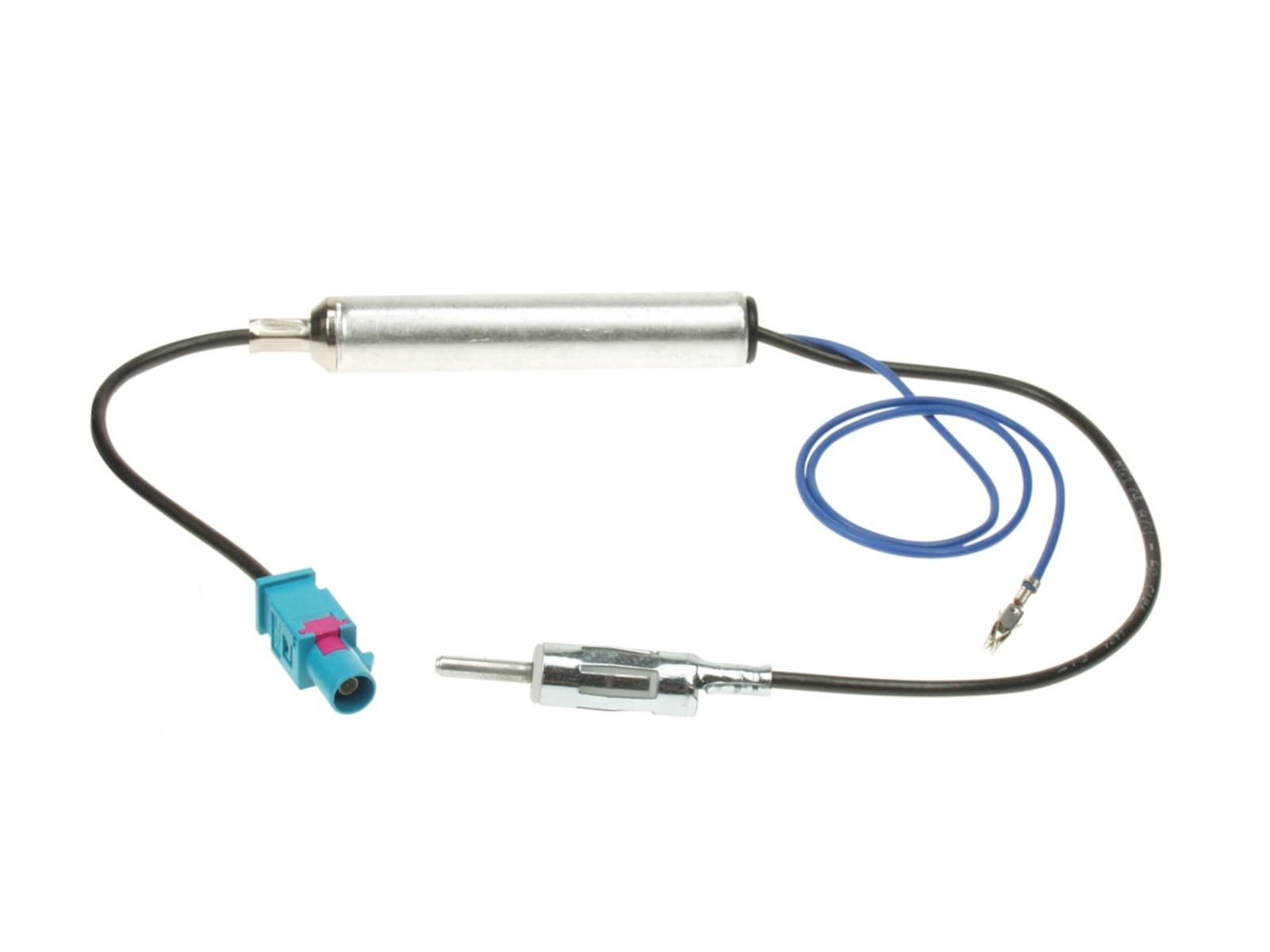

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
