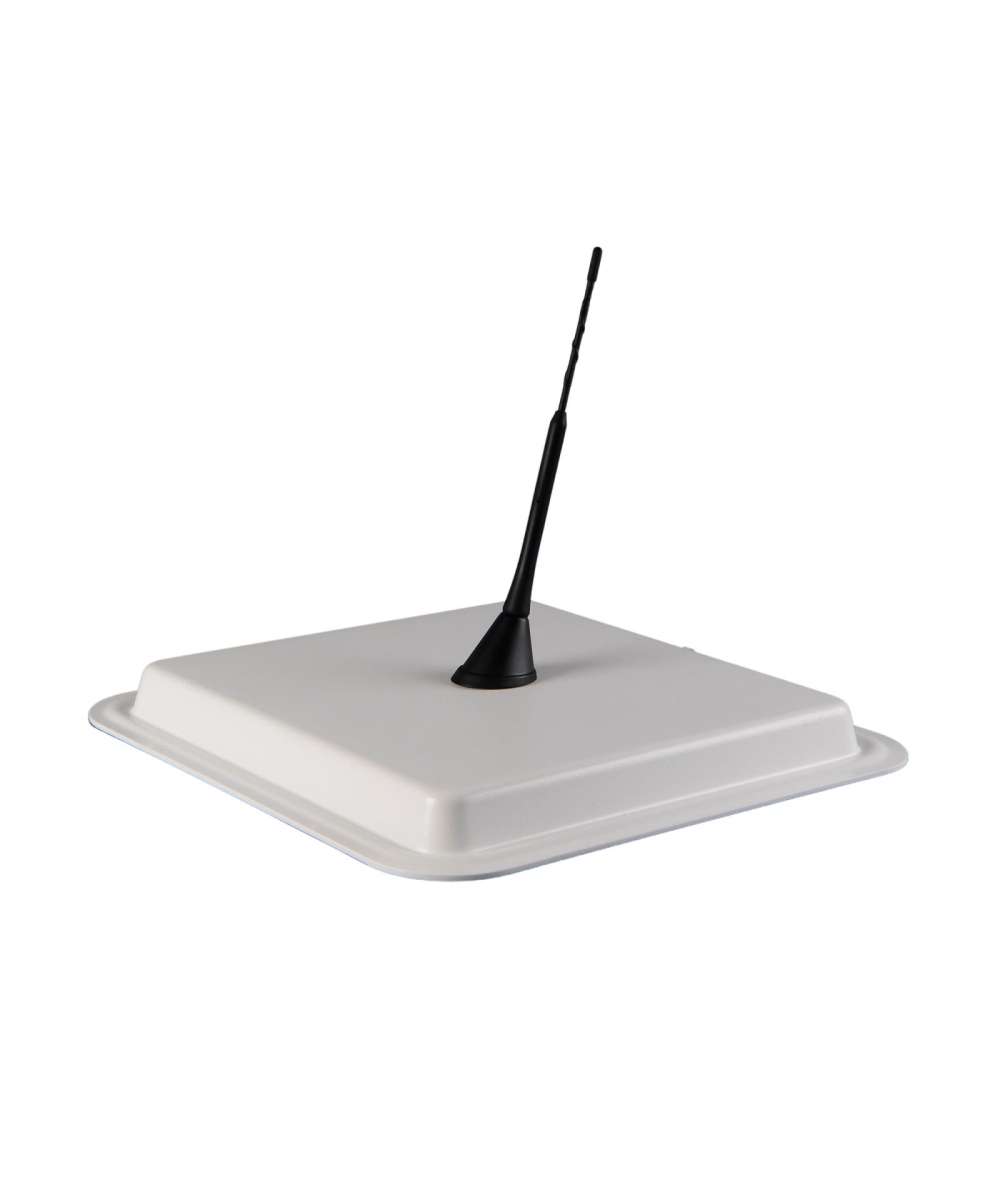

ATTB 2118.30 Kombiflex-Dachantenne FM DAB+ Montageplatte
Produkteigenschaften
- 16V
- Dach
- Kurzstab
- Multifunktion
- Wohnmobil
- AM/FM (UKW)
- DAB / DAB+
- Aktiv
- FAKRA
Produktbeschreibung
Groundplane für GFK Dachaufbauten. Die Kunststoff-Dachhaube mit innenliegender Metallplatte stellt den notwendigen Gegenpol für die optimale Funktion von Autoradioantennen auf GFK-Dächern her.
Die Dachhaube wird verklebt und kann auch verschraubt werden. Für die Verklebungsarbeiten empfehlen wir das optionale DEKALIN Klebeset DN-SetMS5.
Highlights
- Verbessert den Empfang in Wohnmobilen und Wohnwagen
- 12 V-Stromversorgung der Verstärker wahlweise über Innenleiter der Kabelanschlüsse oder DIN-Steckhülse
- Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
- Geräuscharmer Antennenstab und eine sehr hohe Dichtigkeit
- Kann einfach und unkompliziert montiert (verschraubt oder verklebt) werden
- Hat eine sehr hohe Dichtigkeit
- Ermöglicht eine flexible Kabeleinführung ins Dach
- Grundplatte mit integrierter Groundplane zur Montage auf nichtmetallischen Dachflächen von Wohnmobilen
- Montage der Grundplatte mittels geeigneter Kleb- und Dichtstoffe
Eigenschaften
- Dachantenne für den optimalen Empfang in GFK-Wohnmobilie /-wagen
- 16 V Antenne mit Kurzstab, Länge ca. 23 cm
- DAB Empfang, aktiv und rauscharm in dem BAND 3
- UKW/FM/AM Empfang, aktiv und rauscharm
- 12 Volt Stromversorgung wahlweise über Innenleiter der Kabelanschlüsse (Phantomspeisung) oder über DIN Steckhülse
- geringe Einbautiefe (ca. 15 mm)
- Frequenzbereich AM: 0,15-1,71 MHz
- Frequenzbereich FM/UKW: 87,5-108 MHz
- Frequenzbereich DAB+ BIII: 174 - 230 MHz
- Frequenzbereich DAB+ L: 1452 - 1492 MHz
- Gewinn: 0 dBi
- Verstärkung AM: 6 dB
- Verstärkung FM / DAB+ BIII: 14 dB
- Verstärkung DAB+ L: 0 dB
- Impedanz: 50 Ohm
- Anpassung: AM = 3,0:1; FM/DAB+ BIII = 2,0:1; DAB+ L = 1,8:1
- Rauschmaß: DAB+ BIII 3,5 dB typ
- Stromversorgung: + 9 .. 16 V, 25 mA bei 12 V
- Kabel: RG 58
- Kabellänge: 0,5 m
- Steckverbinder: AM/FM FAKRA(m) B; DAB+ FAKRA(m) G
- Abmessungen:
- Breite: 380 mm
- Höhe: 310 mm
- Länge: 380 mm - Gewicht: 1,85 kg
- Dienste: AM/FM, DAB+
- Hinweis: Die GFK Dachantennen ist in drei Varianten mit unterschiedlichen Diensten verfügbar:
- 2118.30: AM/FM, DAB+
- 3761.30: AM/FM, DAB+, GNSS
- 3799.30: AM/FM, DAB+, GSM, UMTS, LTE, GNSS - Schutzklassen: IP6k9k
Lieferumfang
- 1 x Antenne
- 2 x Verlängerungskabel RG58 6,5m FAKRA(f) G auf SMB(f) Winkel und FAKRA(f) B auf DIN41585(m)
- 1 x Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)
- 1 x Staubschutzdichtung
- 1 x GFK Element
Empfohlenes Zubehör:
- Ersatzstab: 4626.11
Varianten:
- 2118.01
- 2118.04
