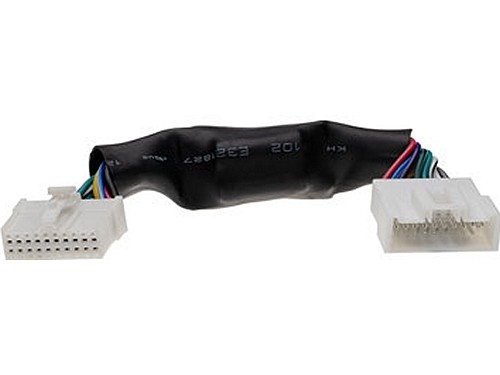

AXTON SPECIFIC LS-Diagnose Adapter für A594DSP (ATS-ISOFADOUT)

Kurzbeschreibung

Der ATS-ISOFADOUT ist ein spezieller Adapter, der entwickelt wurde, um die integrierte Lautsprecher-Diagnose (LS-Diagnose) des AXTON A594DSP Verstärkers zu deaktivieren bzw. zu umgehen. Dieser Adapter ist für spezifische Installationsszenarien erforderlich, in denen der integrierte Schutzmechanismus des Verstärkers fehlerhaft auslöst.

Funktion & Einsatzbereich

• Schutzmechanismus: Der A594DSP verfügt über einen in den Texas Instruments Verstärker-IC eingebetteten Diagnosemechanismus. Dieser dient als Schutz gegen Kurzschlüsse, zu niedrige Impedanzen oder Kontakt auf Masse. Zudem schaltet der Ausgang des ICs ab, wenn kein Lautsprecher erkannt wird.

• Problemlösung: In bestimmten Konstellationen greift diese Schutzschaltung unbeabsichtigt ein. Dies tritt insbesondere dann auf, wenn Lautsprecher mit einem in Reihe geschalteten Kondensator (Highpass) verwendet werden, die von der Diagnose als fehlerhaft oder nicht vorhanden eingestuft werden.

• Funktionsweise: Der Adapter ATS-ISOFADOUT wird in das System integriert, um diese spezifische LS-Diagnose zu umgehen und den störungsfreien Betrieb der angeschlossenen Komponenten zu ermöglichen.

Wichtige Hinweise zur Installation

• Geräte-Neustart: Sollte die LS-Diagnose des A594DSP bereits aufgrund eines Fehlers ausgelöst worden sein, ist es zwingend erforderlich, das Gerät nach der Installation des Adapters neu zu starten, um die Schutzschaltung zurückzusetzen.

Technische Daten (Kompakt)

• Modell: ATS-ISOFADOUT

• Kompatibilität: AXTON A594DSP

• Funktion: Deaktivierung/Umgehung der LS-Diagnose (Schutzmechanismus)

Lieferumfang

• 1x AXTON SPECIFIC LS-Diagnose Adapter (ATS-ISOFADOUT)
