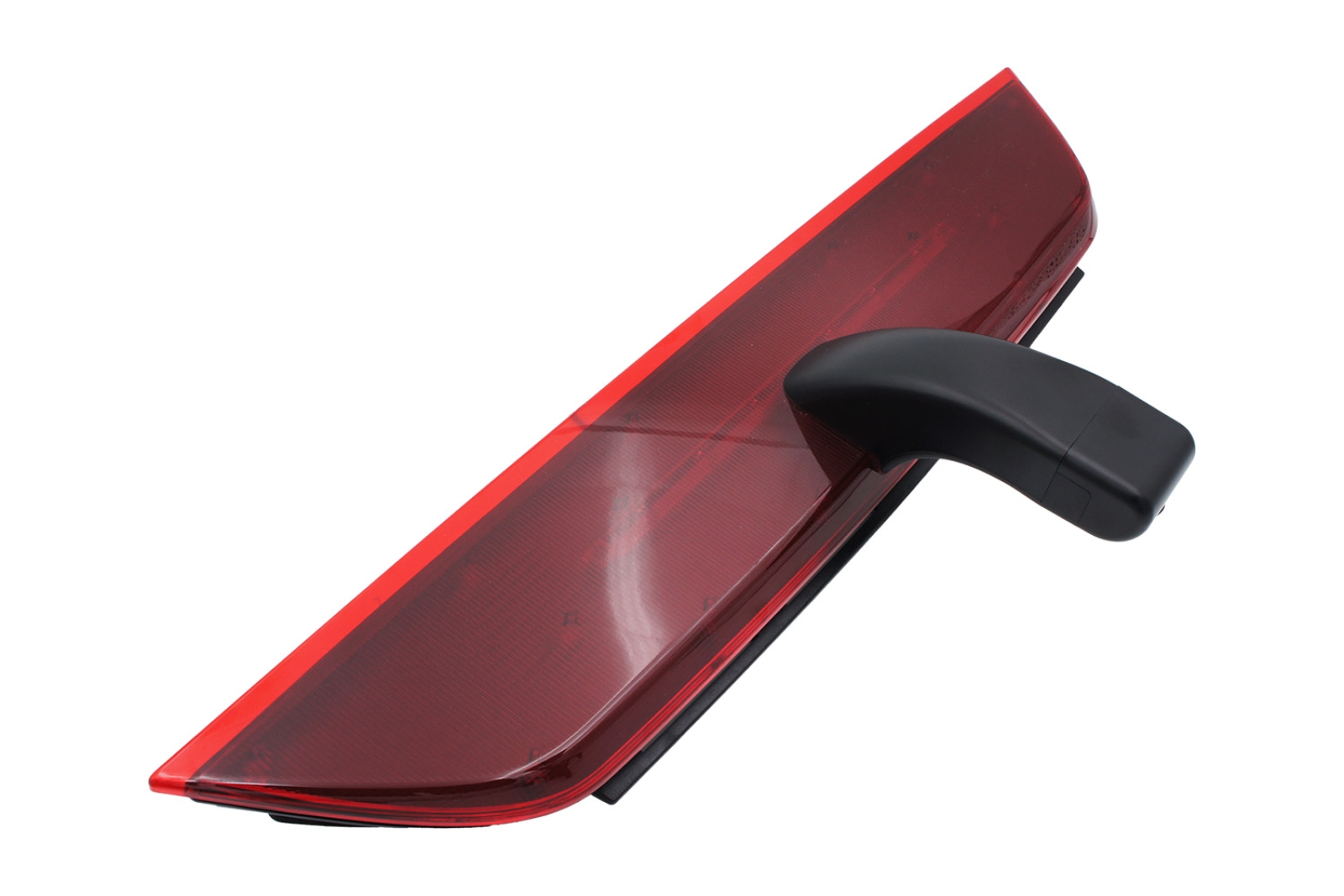

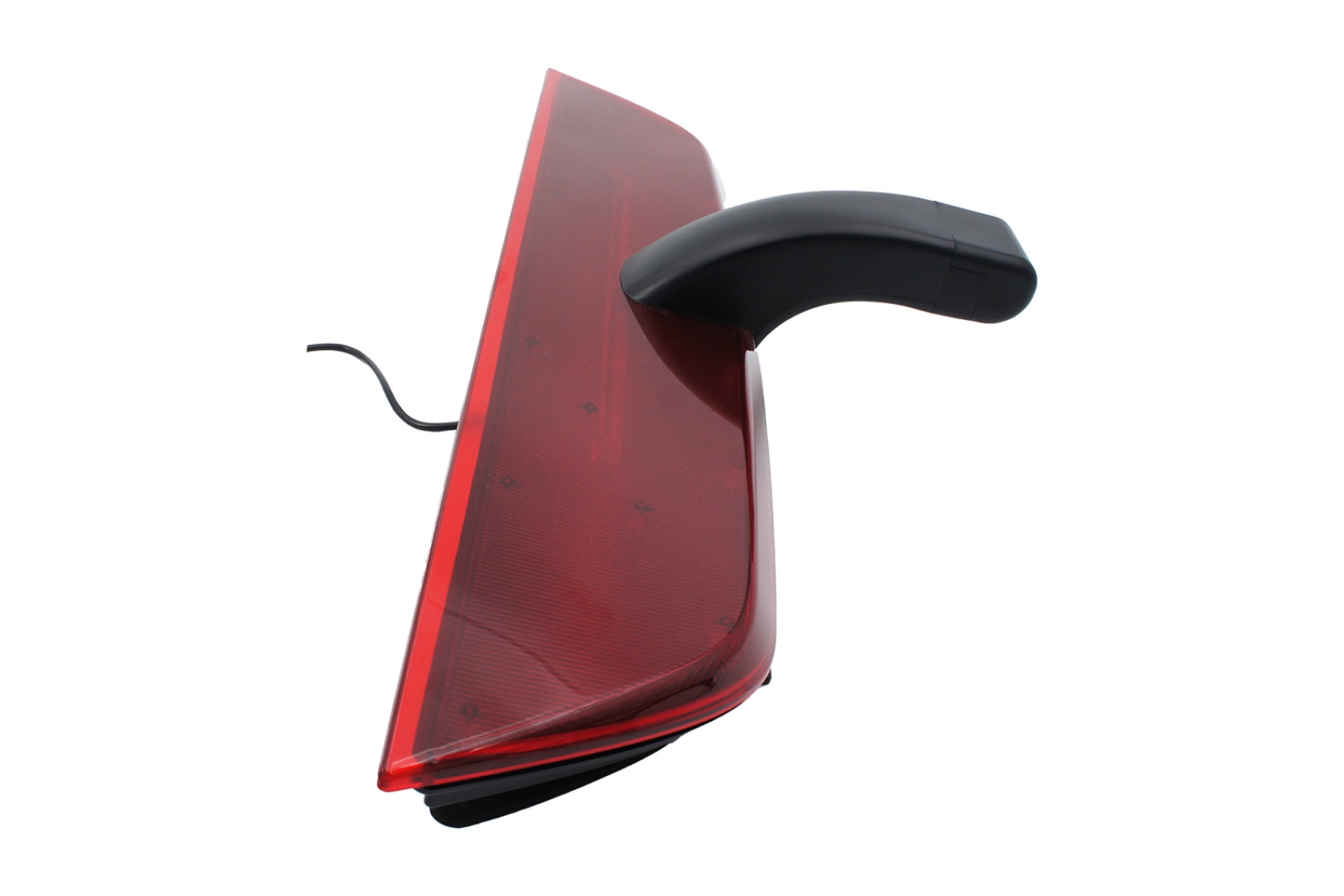

Bremslichtkamera AHD/CVBS pass. Ford Transit Custom2, VW
Fahrzeugspezifische dritte Bremsleuchte mit umschaltbarer AHD1080p/CVBS und PAL/NTSC Rückfahrkamera. Einfache Montage durch Austausch der kompletten dritten Bremsleuchte.
Professioneller Systemkabelsatz mit ausreichender Länge und automotiven Steckverbindungen. Kabel und Stecker mit geringem Durchmesser für einfacheres Verlegen des Kabels.
Integrierte Infrarotbeleuchtung für bessere Sicht bei Dunkelheit.
Produktfeatures
- Kamera in fahrzeugspezifischer 3. Bremsleuchte

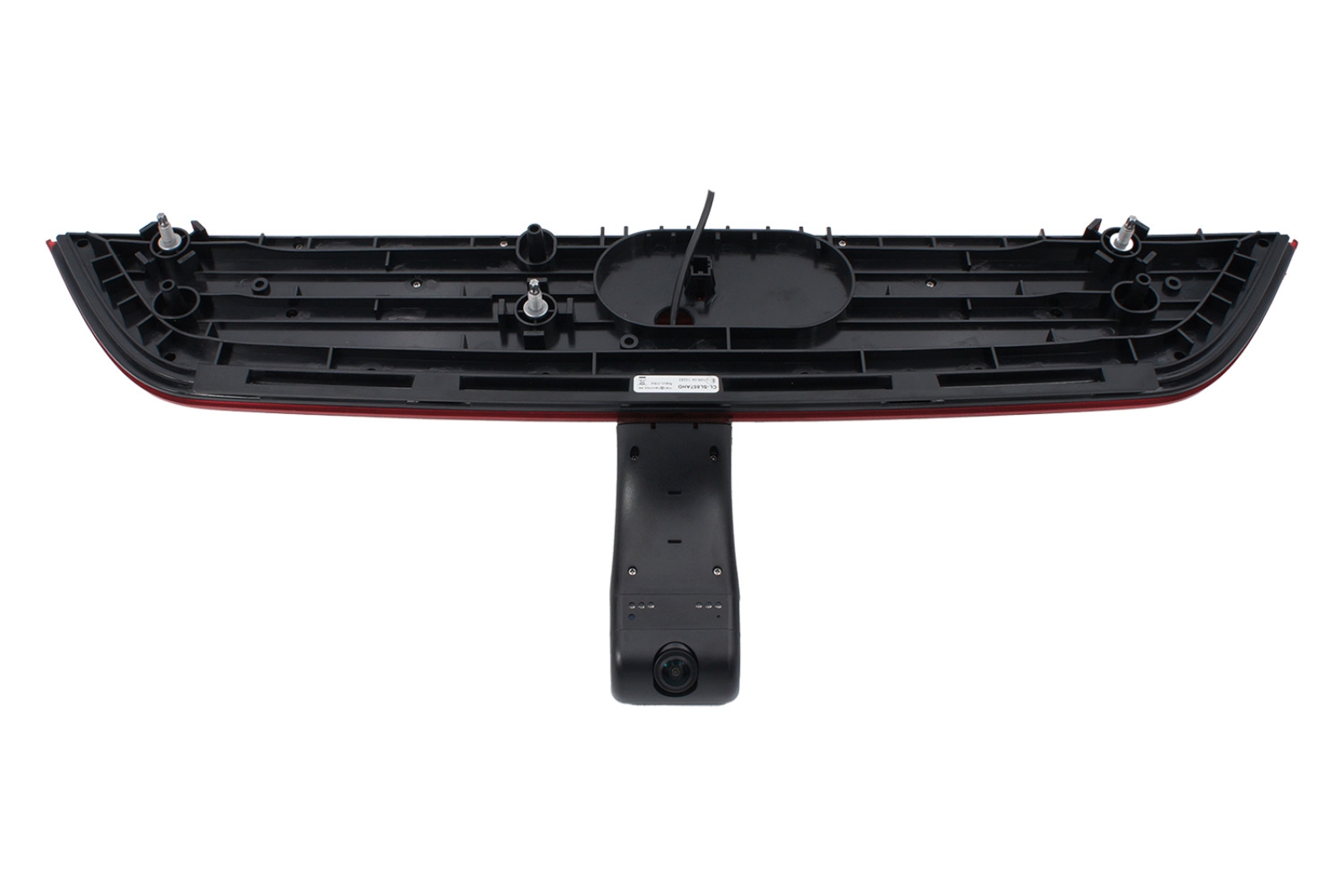

- Montage durch Austausch der 3. Bremsleuchte
- LED Leuchtmittel integriert

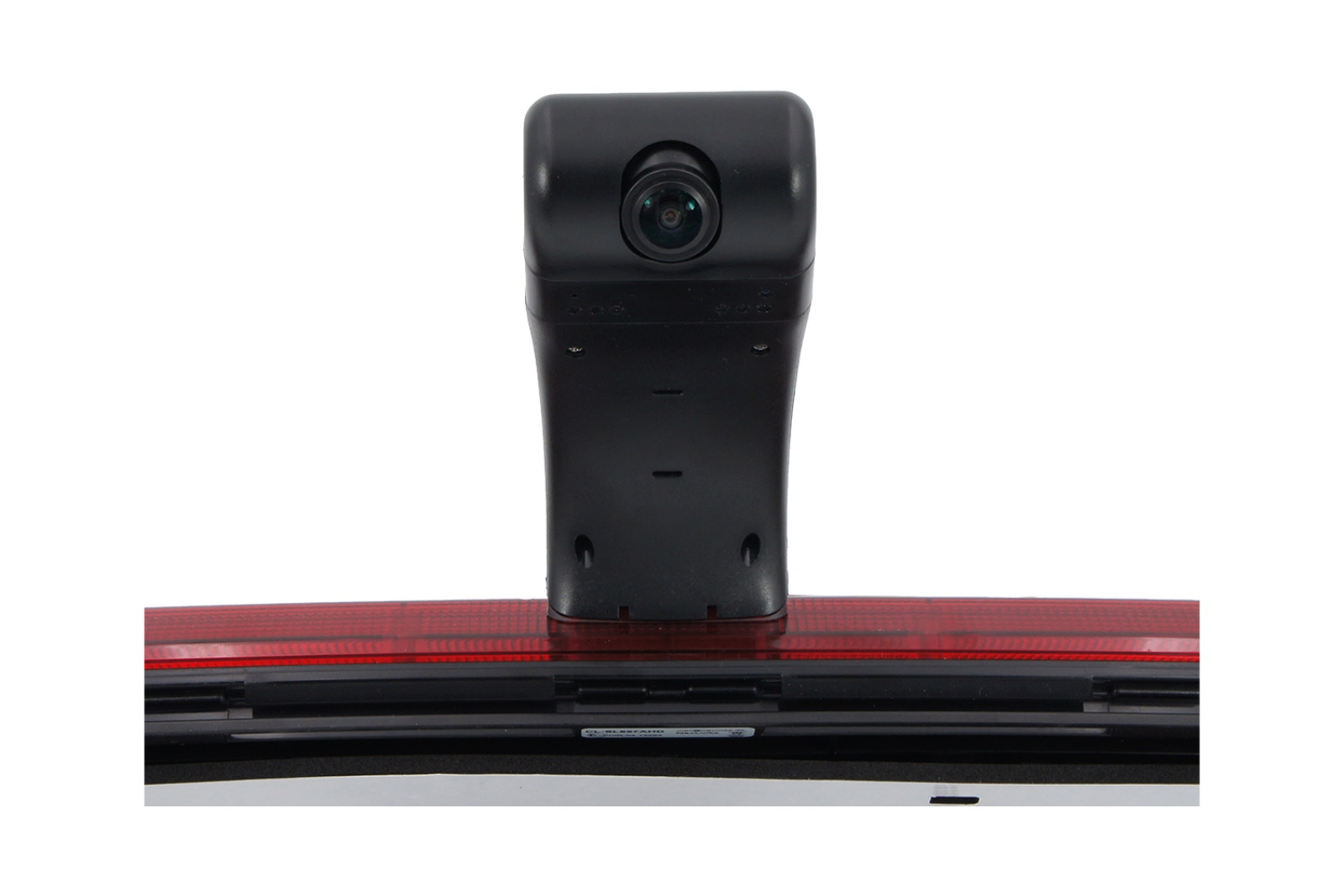

- Kameraposition stufenlos vertikal einstellbar
- Sensor-Typ CMOS 1/4 Zoll

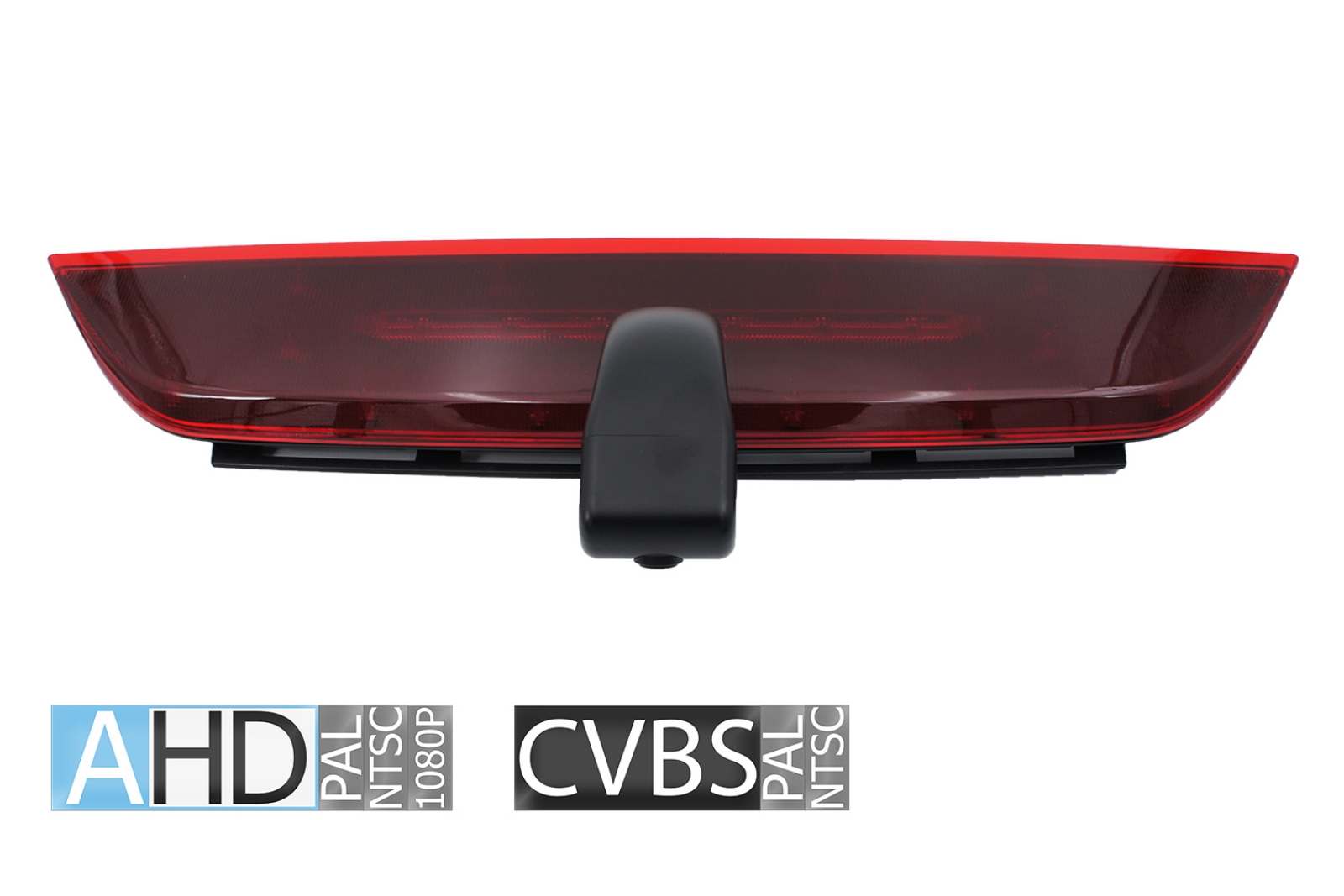

- Auflösung AHD(1080p) / CVBS(480p) umschaltbar
- Bildrate 25fps(PAL) / 30fps(NTSC) umschaltbar
- Mögliche Videoausgabeformate: AHD 1080p NTSC, AHD 1080p PAL, CVBS NTSC oder CVBS PAL
- Blende F1.36
- Lichtempfindlichkeit 0,02 Lux
- Infrarot Nachtsicht LED
- Winkel horizontal 160°, vertikal 90°, diagonal 185°
- Gespiegeltes Bild (fest)
- Abstandslinien abschaltbar
- Schutzklasse IP69

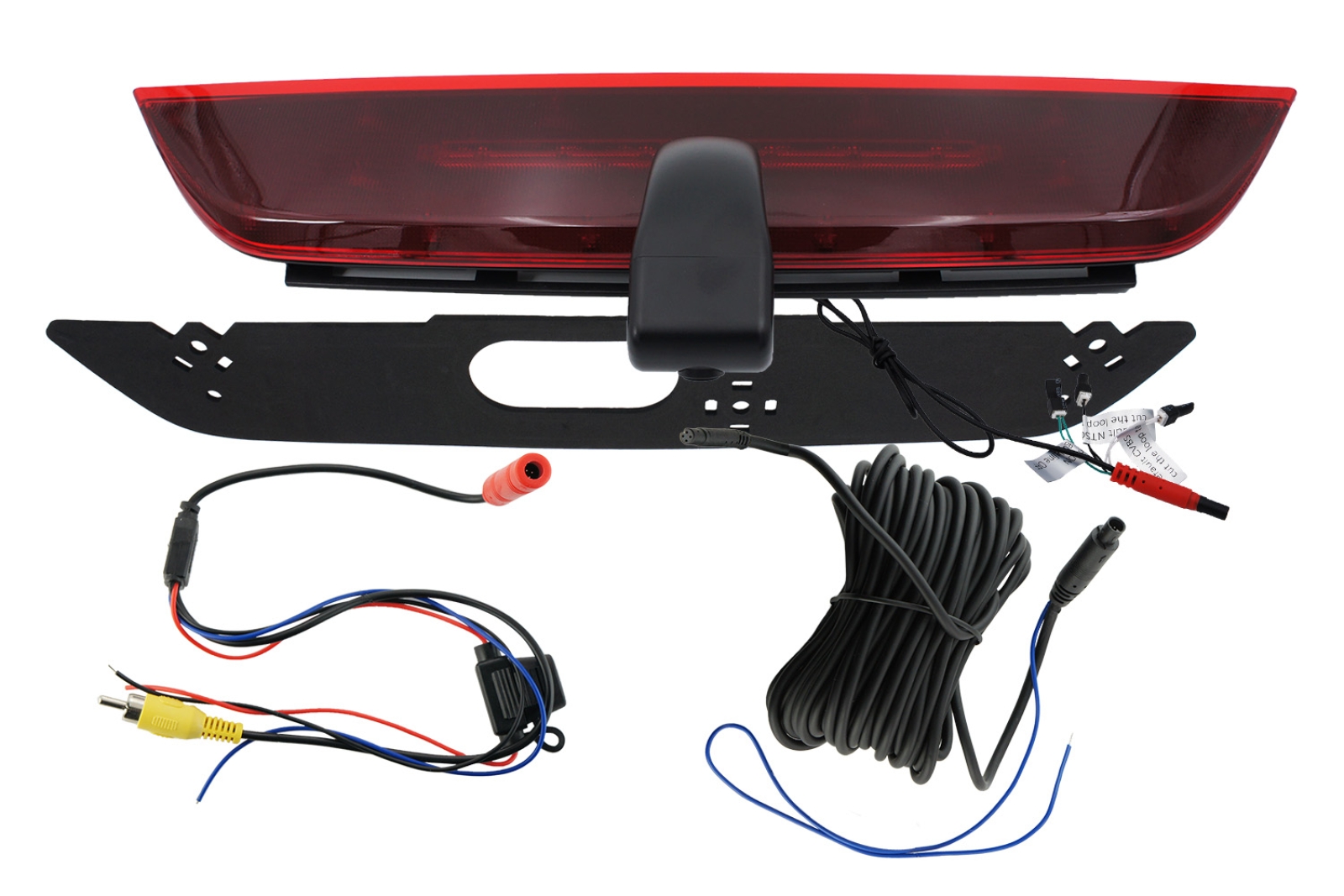

- Mini 4-Pin-BM Systemkabelsatz mit Durchleitung (blau) für Rückfahrsignal
- 11,80m gesamte Systemkabellänge, setzt sich zusammen aus:
- 1,40 Kabel an Kamera auf 4-Pin-BM Buchse (? 5mm)
- 10,00m Verlängerung 4-Pin-BM Stecker auf 4-Pin-BM Buchse
- 0,40m Adapter 4-Pin-BM Stecker auf Cinch Stecker + Stromversorgung (offene Enden)
Kompatibilität
| Hersteller | Modell |
|---|---|
| Ford | Transit Custom (2.GEN.) ab MJ 2024- NUR für Fahrzeuge mit Doppeltür (NICHT passend für Fahrzeuge mit Heckklappe) |
| VW | VW T7 Transporter/Caravelle (TV-NEWTR) ab MJ2025- |
Abmessungen
| Gesamt mit Kamera | ca. 615 x 95 x 220mm (B x H x T) |
| Überhang Kamera | ca. 100mm |
| Einbauöffnung | ca. 575 x 93mm (B x H) |
| Einbautiefe | ca. 30mm |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben der Bremslichtleuchte mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | +12 V DC |
| Stromaufnahme | max. 150 mA |
| Geeignet für Dauerbetrieb (ACC) | Ja |
| Betriebstemperaturbereich | -30°C bis +75°C |
| Lagertemperaturbereich | -40°C bis +80°C |
