CAN-BUS Kit Audi ISO > ISO

Kurz Info: Dieses fahrzeugspezifische CAN-Bus Kit ist essenziell, wenn Sie das Werksradio in Ihrem älteren Audi-Modell (A2, A3, A4, A6 oder TT) gegen ein handelsübliches Nachrüstradio mit ISO-Anschlüssen austauschen möchten. Es wandelt die digitalen Fahrzeugdaten in analoge Schaltsignale um und enthält zusätzlich einen Antennenadapter (Phantomspeisung) auf DIN. Ein wichtiger Hinweis: Das Set ist primär für Fahrzeuge mit einem 1-DIN Werksradio und ohne die alte 4:3 OEM-Navigation gedacht. Falls ein werksseitiges Soundsystem (z.B. Bose oder ein Teilaktivsystem) verbaut ist, wird noch ein zusätzlicher Aktivsystem-Adapter benötigt!

CAN-Bus Kit Audi (ISO auf ISO)

Fahrzeugspezifischer Radio-Adapter / CAN-Bus auf Analog / Inkl. Antennenadapter auf DIN

Falls das ab Werk verbaute OEM-Radio in Ihrem mit CAN-Bus gesteuerten Audi gegen ein modernes Nachrüstradio ersetzt werden soll, bildet dieser spezifische Adapter das kommunikative Herzstück. Er wandelt die relevanten digitalen Daten des fahrzeugspezifischen Datenbusses in analoge Signale um. Je nach Fahrzeug werden verschiedene Komfortfunktionen ausgelesen und für das Nachrüstradio analog bereitgestellt.

Datenwandlung, Installation & Hinweise im Fokus

• Digitale zu Analoge Datenwandlung: Moderne Nachrüstradios benötigen für einen komfortablen Betrieb analoge Schaltsignale (wie z. B. das Zündungsplus oder das Signal für den Rückwärtsgang). Dieser Adapter übernimmt die reibungslose Übersetzung dieser digitalen Signale.

• Strom, Lautsprecher & Antenne: Das Kit adaptiert den fahrzeugseitigen Audi-Anschluss (ISO / Mini-ISO) direkt auf genormte ISO-Stecker. Zudem liegt dem Set ein ISO-Antennenadapter mit Phantomspeisung auf DIN bei, um den perfekten Radioempfang sicherzustellen.

• Wichtige Einschränkungen zur Ausstattung: Dieses Basis-Kit ist passend für Fahrzeuge, die ab Werk mit einem 1-DIN OEM-Gerät ausgestattet waren und ohne die große 4:3 OEM-Navigation ausgeliefert wurden.

• Hinweis zu Soundsystemen: Falls Ihr Audi über ein werksseitiges Soundsystem (Teil- oder Vollaktivsystem) verfügt, wird zwingend ein zusätzlicher Aktivsystem-Adapter (z. B. Artikel 13-1335-02, 13-1335-04, 13-1338-02 oder 13-1445-01) benötigt, damit alle Lautsprecher korrekt angesprochen werden!

Ausgelesene Signale / Kabelbelegung

Das Interface stellt dem neuen Nachrüstradio folgende analoge Signale zuverlässig zur Verfügung (Bitte beachten: Die Ausgänge sind belastbar bis max. 1A):

• Zündung: (+12V Schaltsignal zum Ein- und Ausschalten des Radios über den Zündschlüssel)

• Beleuchtung: (Signal für die automatische Dimmung des Radiodisplays bei eingeschaltetem Fahrzeuglicht)

• Rückwärtsgang: (Signal zum automatischen Umschalten des Radiomonitors auf eine optional installierte Rückfahrkamera)

• Tachoimpuls: (Speedpulse / Geschwindigkeitssignal für eine präzise Routenführung bei Festeinbau-Navigationssystemen)

Fahrzeugkompatibilität

Dieser CAN-Bus Adapter (mit ISO / Mini-ISO Anschluss) ist passend für folgende Audi-Baureihen:

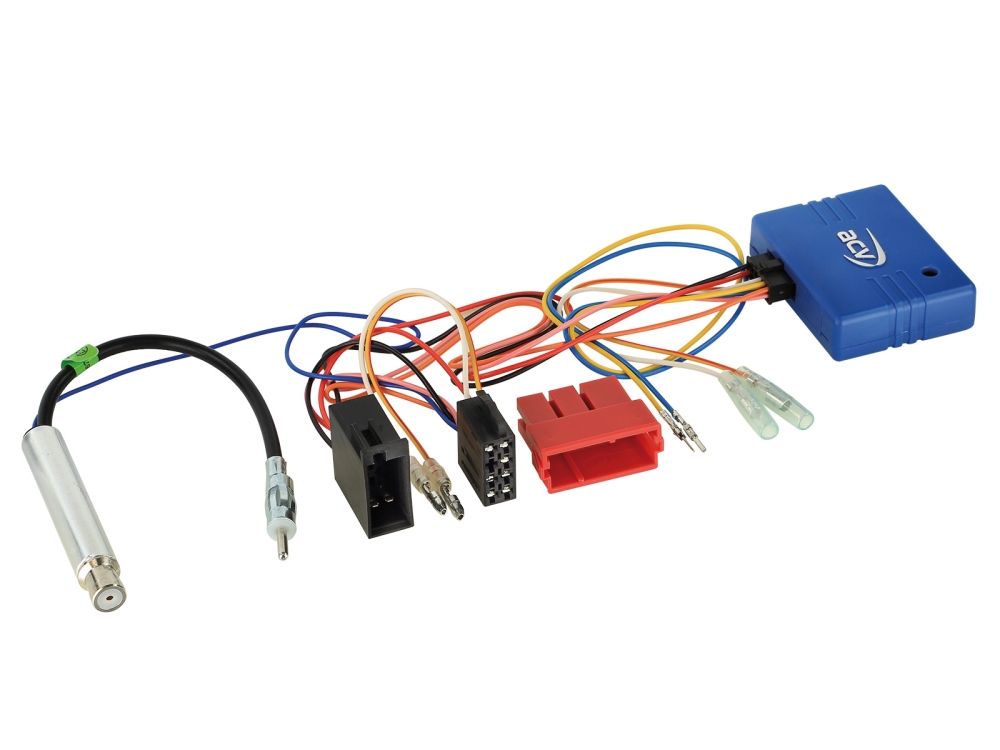

Lieferumfang

• 1x CAN-Bus Interface (Auslese-Modul)

• 1x Anschlusskabel-Set (Strom ISO / Mini-ISO auf Standard-ISO)

• 1x Antennenadapter (ISO Phantomspeisung auf DIN)
