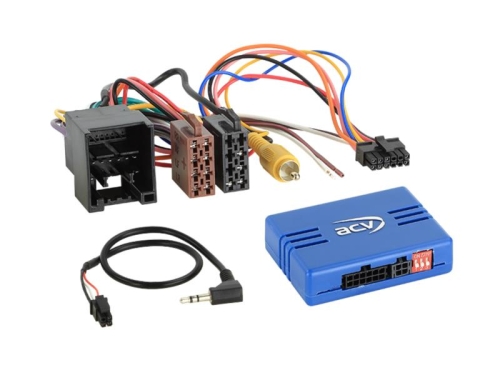

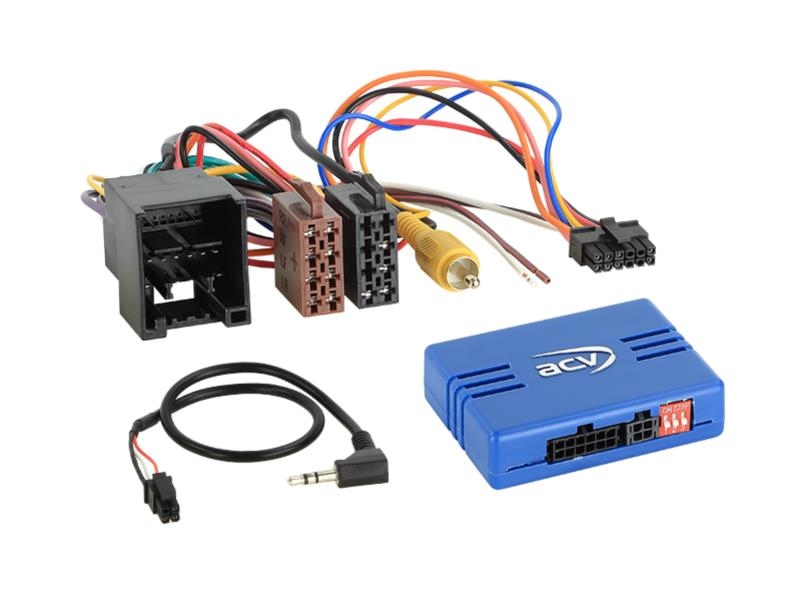

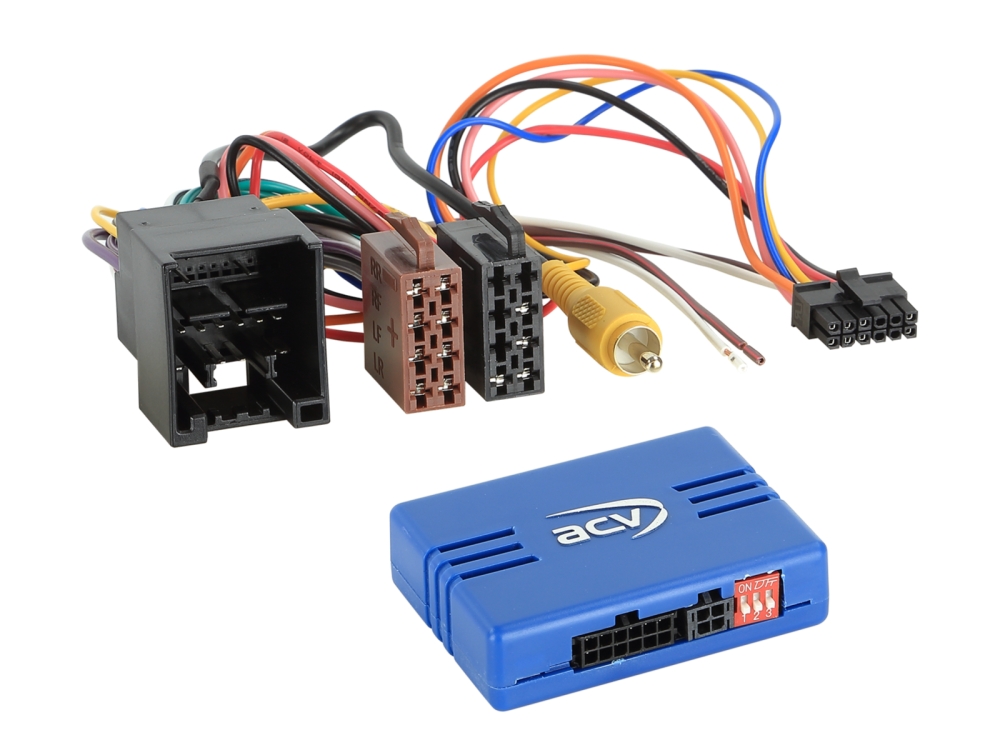

Lenkradfernbedienungsadapter Ford

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

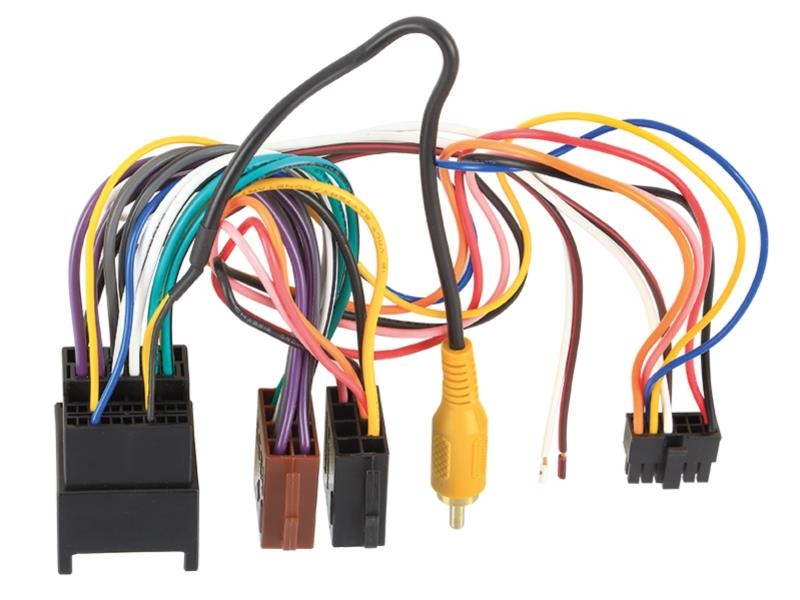

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.


Hinweis:

• CAN Bus

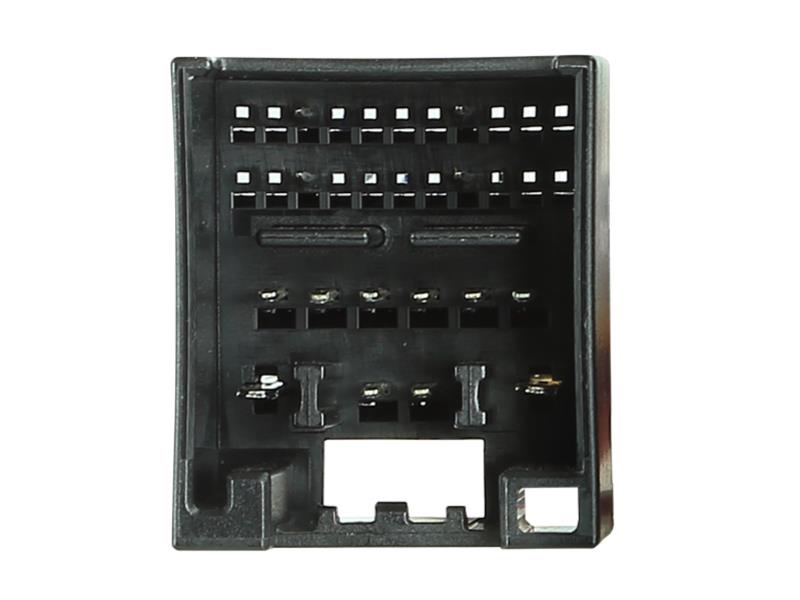

• Anschluss: 32 Pin Ford Stecker > Artikel: 42cx11
• Anschluss: OEM Kamera > Cinch(m) gelb
• Dipschalterstellung für Nachrüstgerät prüfen
• OEM Kamera > vor Anschluss auf richtige Belegung mit OEM Gerät prüfen
• Fehlerbehebung bei flackendem Kamerabild > Video-  Pin 25 auf Pin 24 belegen
• PDC-Tonwiedergabe prüfen > nicht in allen Fahrzeugen unterstützt

Für folgendes Fahrzeug geeignet:

• Ford Transit V363 (FAC/FAD) 06/2019 - 08/2020*
• Ford Transit V363 (FAC/FAD)  08/2020 -2023*
• Ford Transit Custom (FAC/FAD) 01/2018 - 06/2023
• Ford Transit Custom (FAC/FAD) 07/2023 - 2023
• Ford Transit Connect (PJ2) 06/2018 - 2023

Folgende Signale werden zur Verfügung gestellt:

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

*+12V Zündungsstrom Klemme 15 nicht in allen Fahrzeugen unterstützt
*Fahrzeuge ab 2020 Funktion nicht gewährleistet
