Kit Alfa Romeo Giulietta 2013-2021 i-adapter/Antenne

Kit Alfa Romeo Giulietta 2013-2021 i-adapter/Antenne

Radioblende 2-DIN und Radioanschlusskit i-adapter Fiat

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.

Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Fahrzeuge mit Lenkradfernbedienung
• Fahrzeuge mit Speech-Sprachwahltaste
• Anschluss: 52 Pin Fiat Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(f) > DIN(m)
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Anschluss: USB A Verlängerung > Softwareupdate Interface
• blau: +12V Antennenremote
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:

• Lenkradfernbedienung Track vor oder zurück drücken und halten

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Fernlichtassistent nicht unterstützt
• Fahrassistenssystem nicht unterstützt
• Start/Stop Funktion nicht einstellbar
• Fahrzeuge mit UConnect / Continental Mopar OEM Gerät
• Fahrzeuge ohne 7" Monitor OEM Gerät

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video -
• schwarz: Pin 33 Schirmung
• Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeugen geeignet:

Alfa Romeo

• Giulietta (Typ 940) 10/2013 - 04/2016
• Giulietta (Typ 940) 04/2016 - 12/2021
• Giulietta Quadrifoglio (Typ 940) 09/2014 - 04/2016

Produktdetails:

• Farbe: schwarz
• Einbauausschnitt Radiodisplay: 173 mm x 98,5mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Fahrzeugeinstellungen unterstützt

Optional:

• Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-10

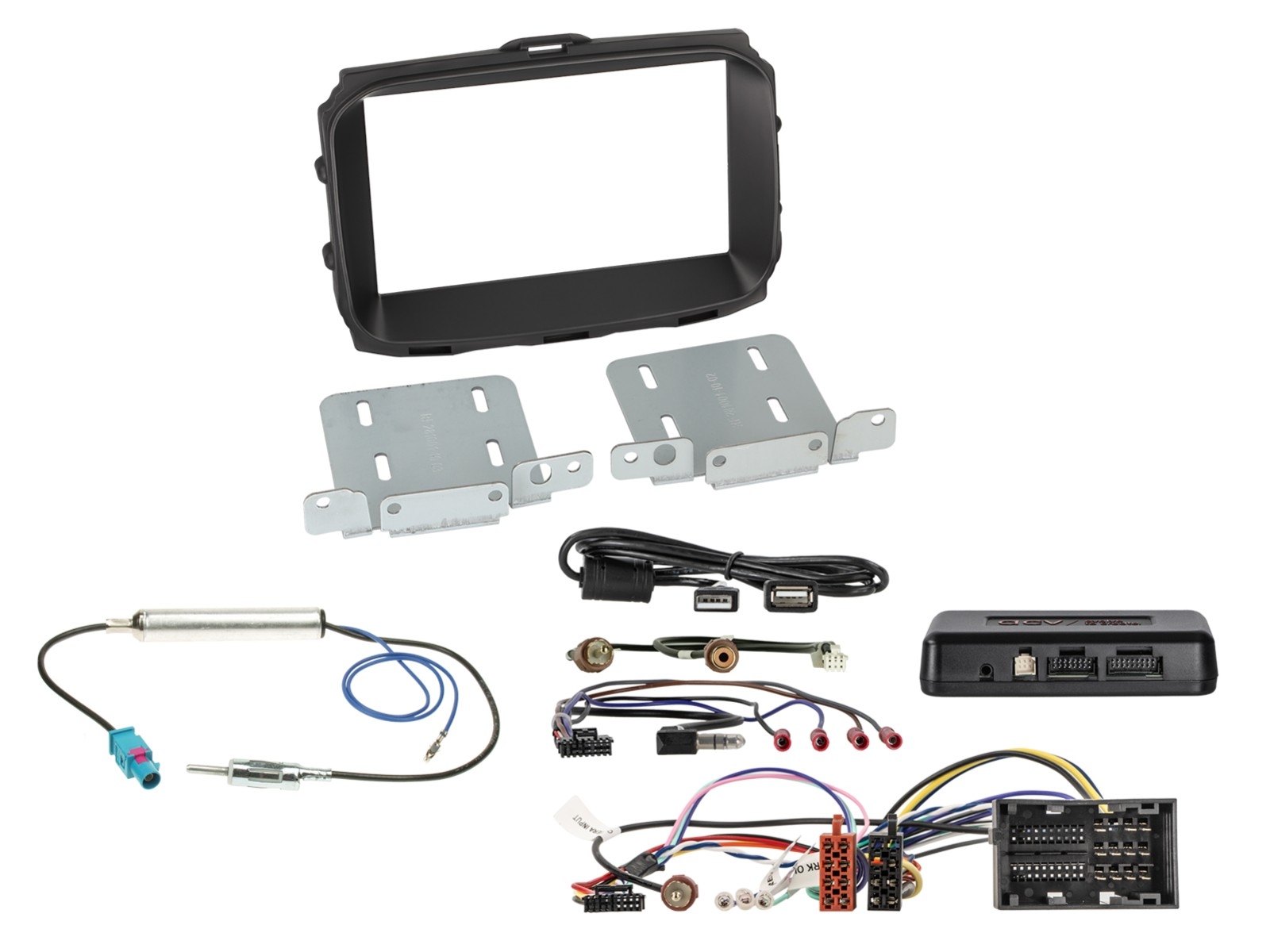

Lieferumfang:

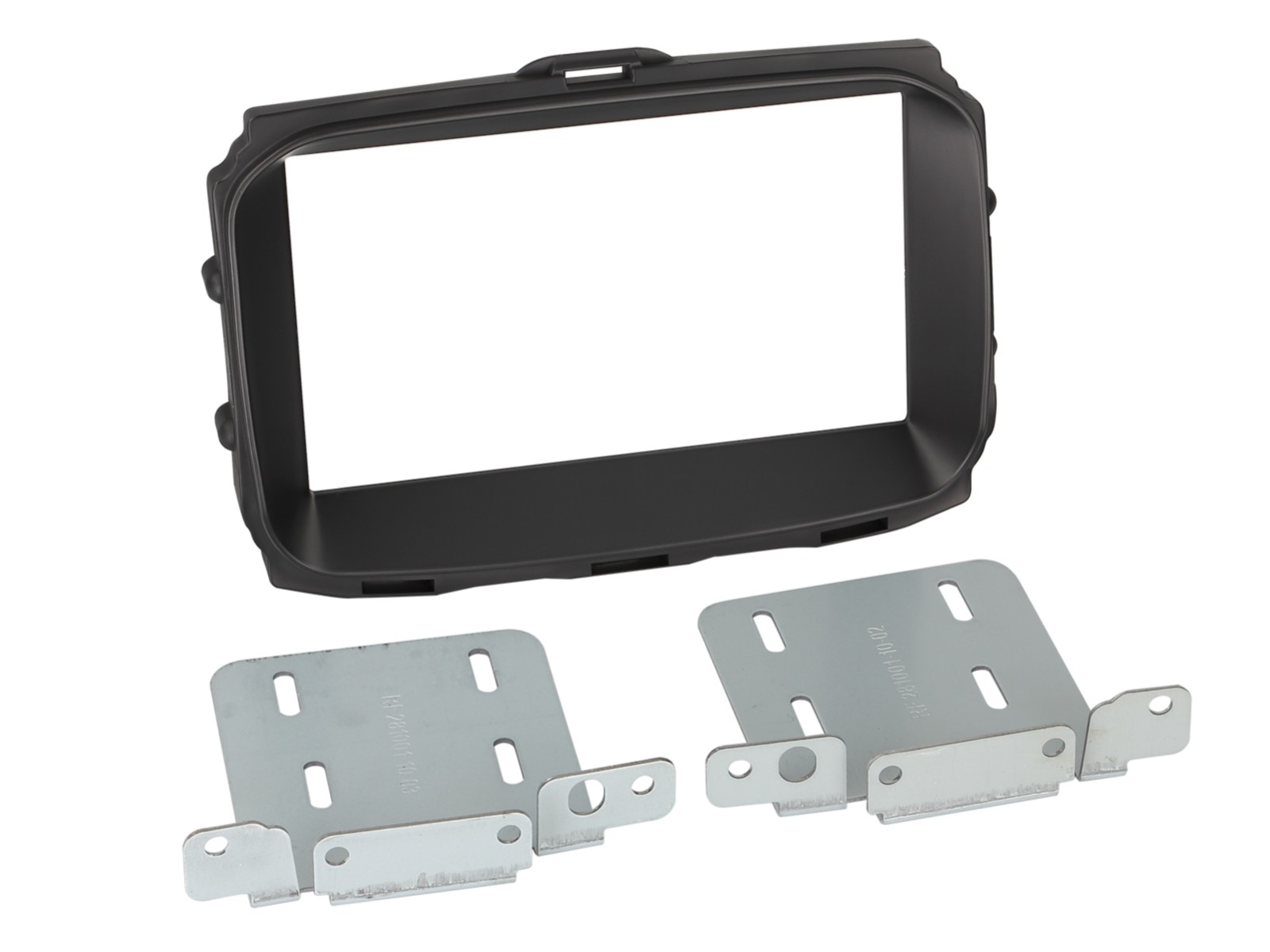

• 2-DIN Radioblende Alfa Romeo Giulietta 2013-2021 schwarz > Artikel: 381001-10-1

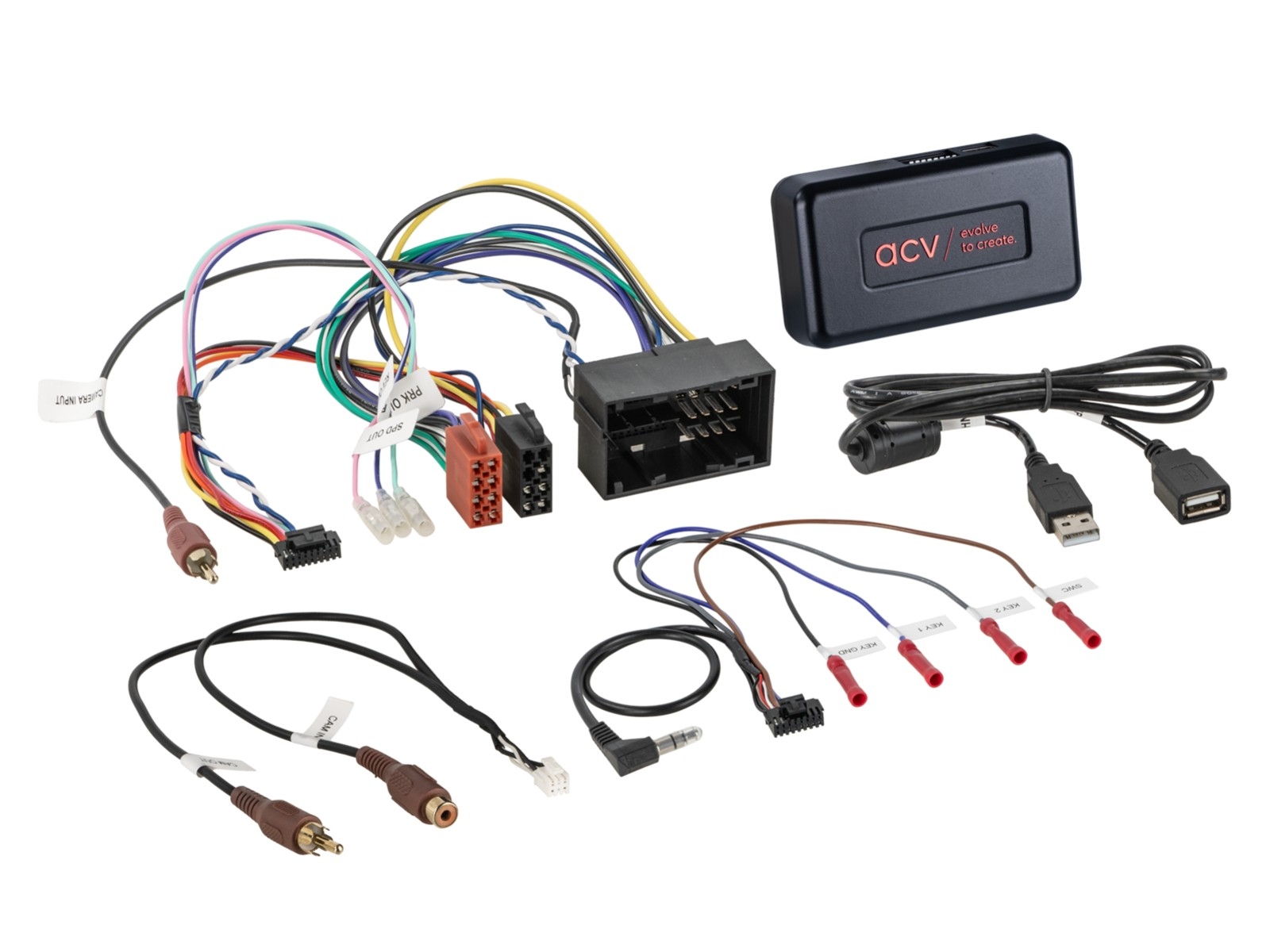

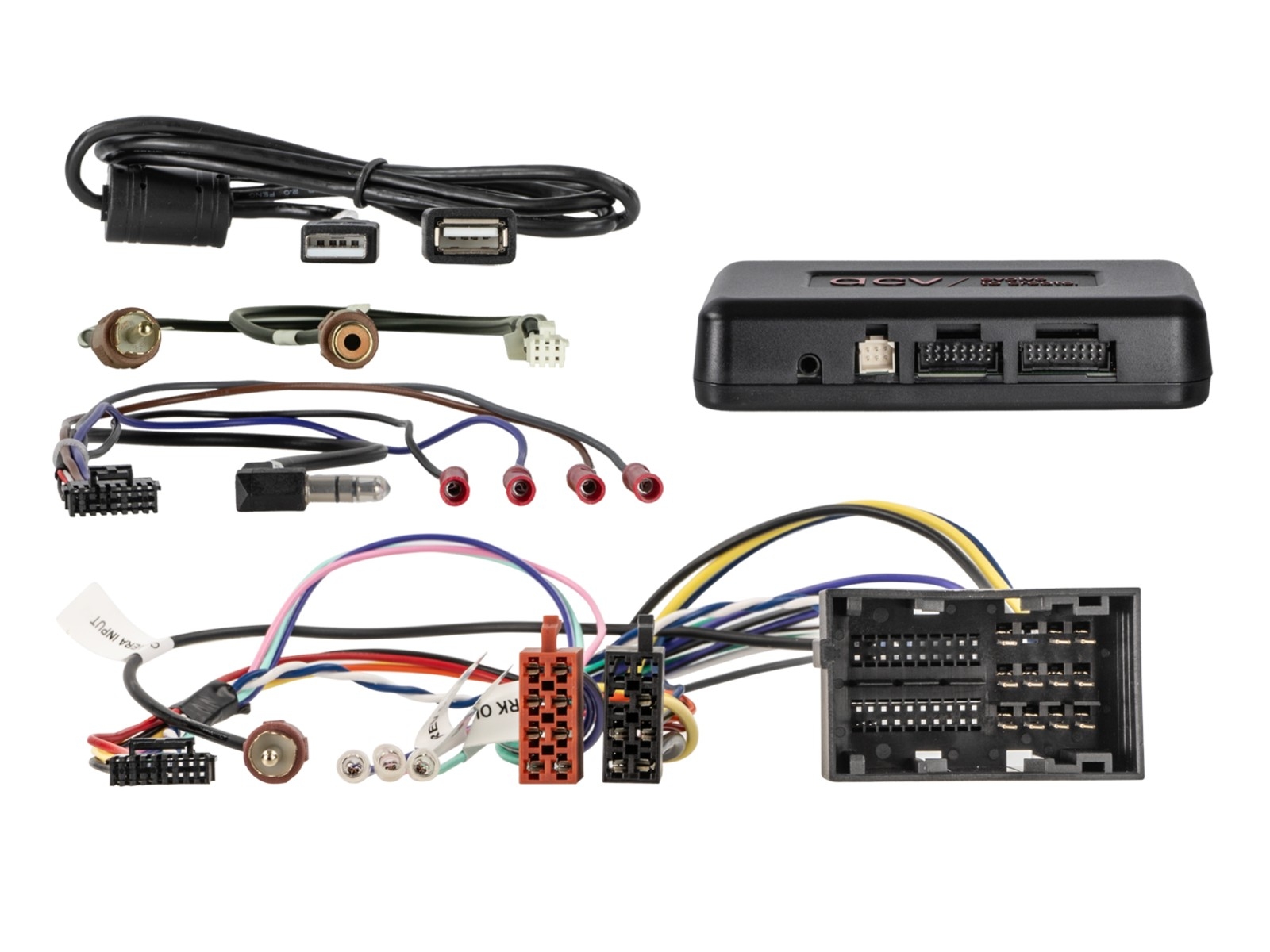

• i-dapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat Multilead > Artikel: 43xft01

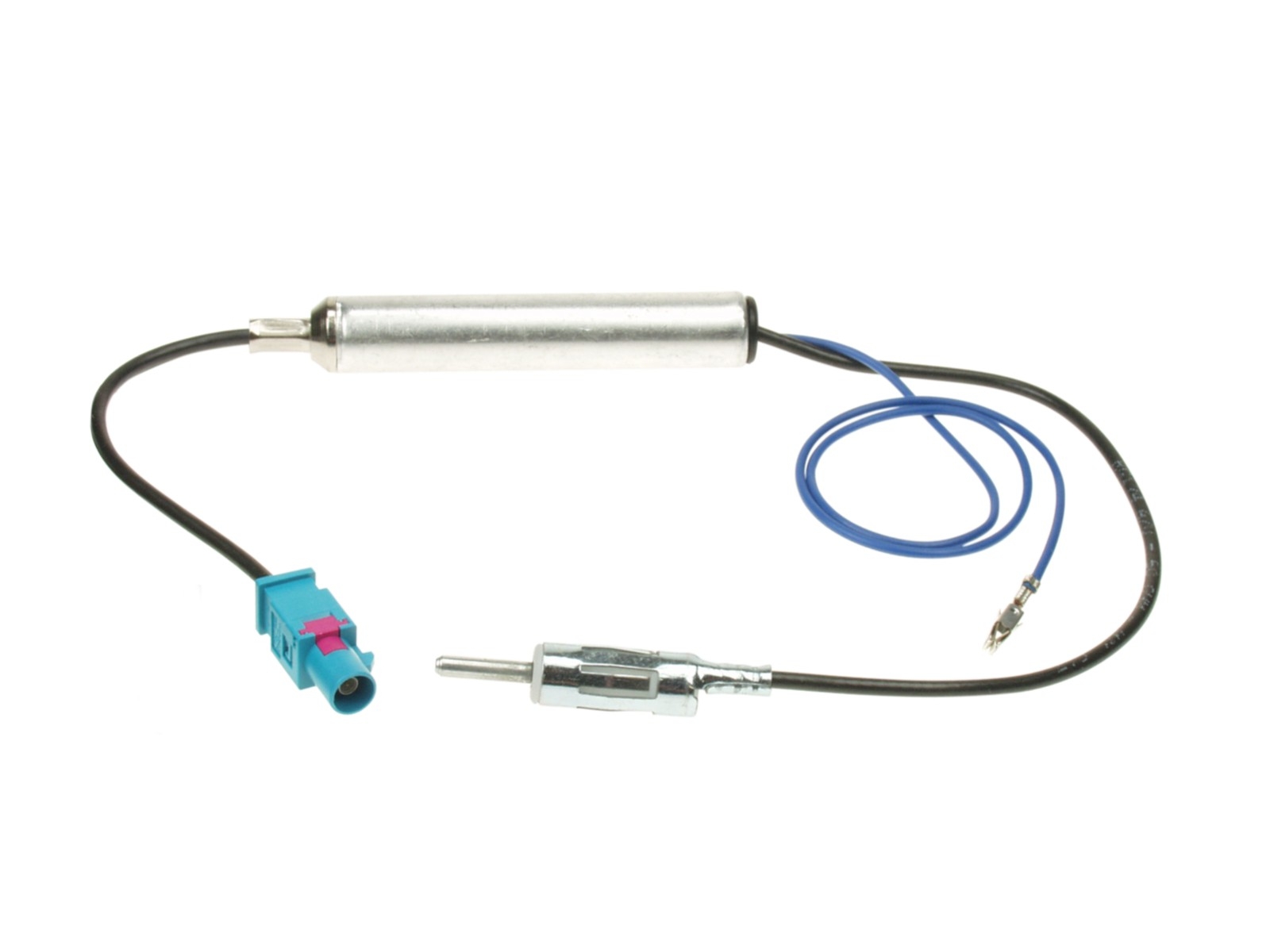

• Antennenadapter Fakra(m)>DIN(m) 12V Phantom lose > Artikel: 1524-03-0
