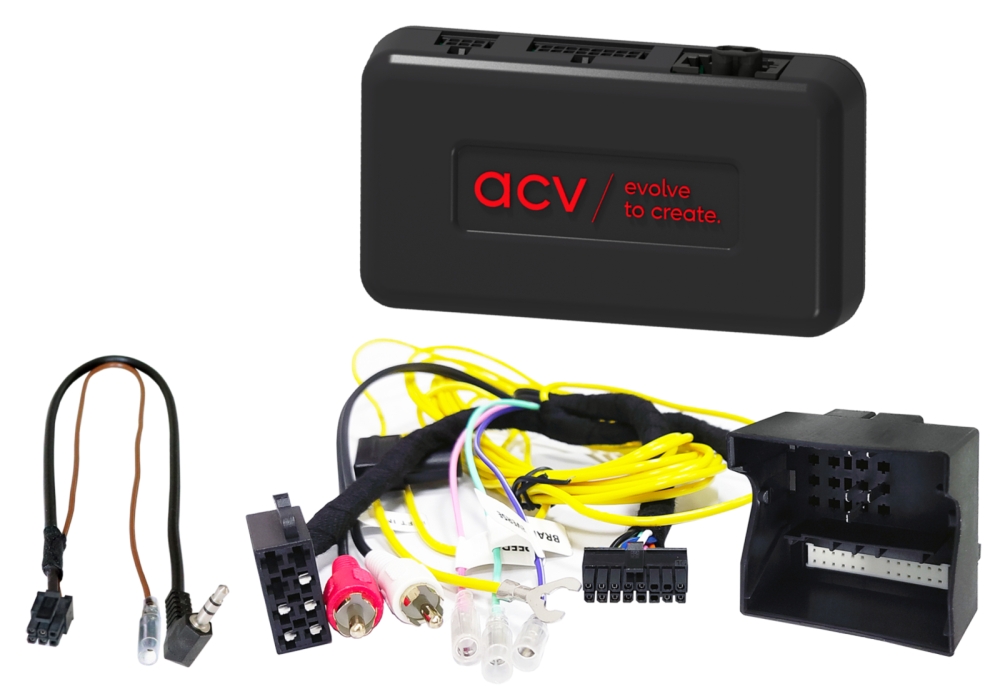

LFB BMW 1er/3er/5er/X5/X6 Quadlock Multilead MOST Amp

Ihre Frage zum Produkt

Dokumente:

Bedienungsanleitung

(1.57 MB)

Bedienungsanleitung_1

(1.57 MB)

LFB BMW 1er/3er/5er/X5/X6 Quadlock Multilead MOST Amp

Lenkradfernbedienungsadapter BMW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus
Anschluss: 40 Pin Quadlock BMW Stecker
Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Fahrzeuge mit Business Professional OEM Gerät
Fahrzeuge mit OEM MOST Soundsystem
Fahrzeuge ohne iDrive
PDC unterstützt*
Warntöne nicht unterstützt*

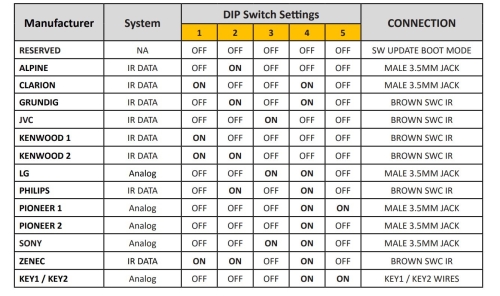

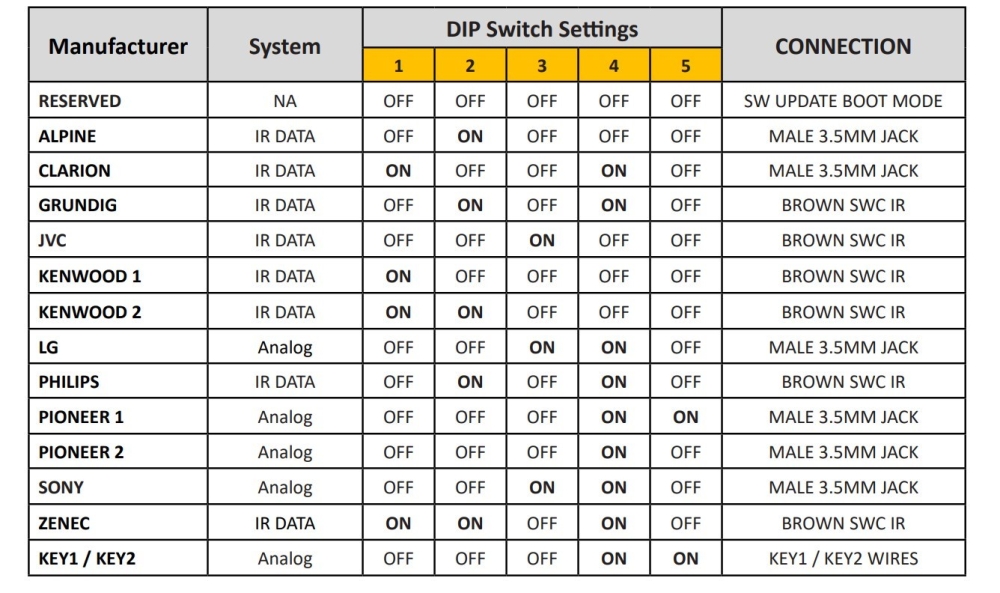

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet:

BMW

BMW 1er (E81/82/87/88) 03/2004 - 10/2013
BMW 3er (E90/91/92/93) 03/2005 - 10/2013
BMW 5er (E60/61) 07/2003 - 07/2010
BMW X5 (E70) 03/2007 - 09/2013
BMW X6 (E71/E72) 05/2008 - 06/2014

Folgende Signale werden zur Verfügung gestellt

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
OEM Soundsystem > Faderfunktion nicht unterstützt
*Fahrzeuge mit PDC / Warntöne > Artikel: can-pdc

* Produkt Gruppe	42x-lfb-adapter Lenkradfernbedienungsadapter
Adapter-Typ	Lenkradfernbedienungsadapter
Anschluss Radio	Quadlock (40 Pin)
Ausstattung & Funktionen	CAN-Bus Lenkradfernbedienung
Baujahr	2005 2006 2007 2008 2009 2010 2011 2012 2013 2014
Baureihe	E87 E90/E91
CAN-Bus	Mit CAN-Bus
Fahrzeug Baureiche	E60 E61 E70 E71 E81 E82 E87 E88 E90 E91 E92 E93
Fahrzeug-Bus	CAN-Bus
Fahrzeug-Plattform	BMW E-Serie
Fahrzeugausstattung	Aktivsystem / Soundsystem ab Werk Mit Werks-Soundsystem
Fahrzeugmarke	BMW
Fahrzeugmodell	BMW 3er BMW 5er
Fahrzeugsignale	Beleuchtung Geschwindigkeit Handbremse Lenkradfernbedienung Rückwärtsgang Zündung
Fahrzeugtyp	PKW
Interface-Typ	Lenkradinterface
LFB-Ausgang	3,5 mm Klinke Loses Kabel
Passform	Fahrzeugspezifisch
Pin-Anzahl	40 Pin (Quadlock)
Produktart	Lenkradfernbedienungsadapter
Stecker Bezeichnung	40-Pin
Stromanschluss	Batterie abgesichert Dauerplus (Klemme 30)
Warntöne	Warntöne nicht unterstützt
Werksschnittstelle	Quadlock
iDrive-Controller	Ohne iDrive
