LFB Chevrolet/GM diverse Fahrzeug 48Pin OEM Navigation

LFB Chevrolet/GM diverse Fahrzeug 48Pin OEM Navigation

Lenkradfernbedienungsadapter Adapter Chevrolet / GMC

SWRGM-49A

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

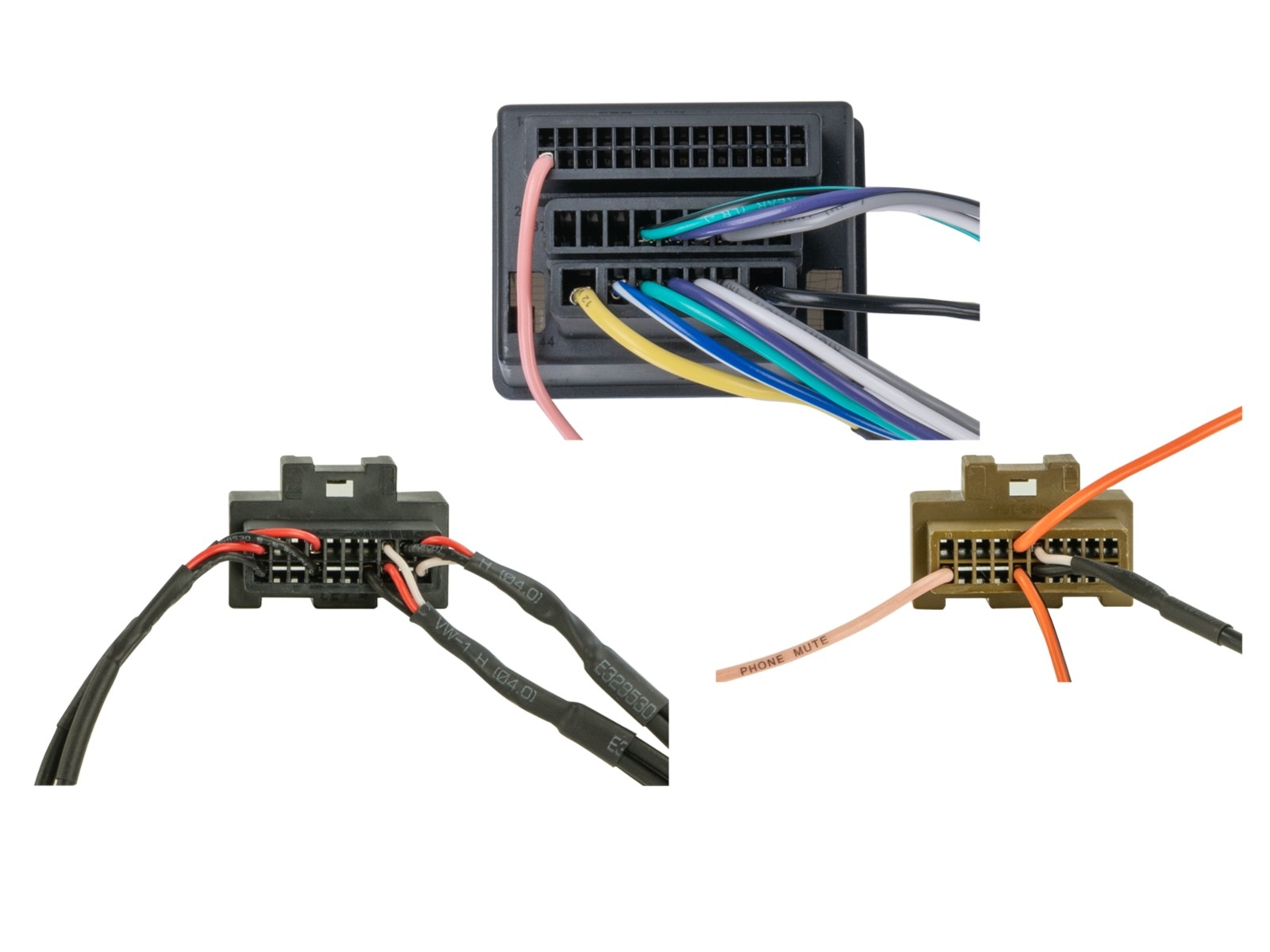

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

GM LAN 29-Bit

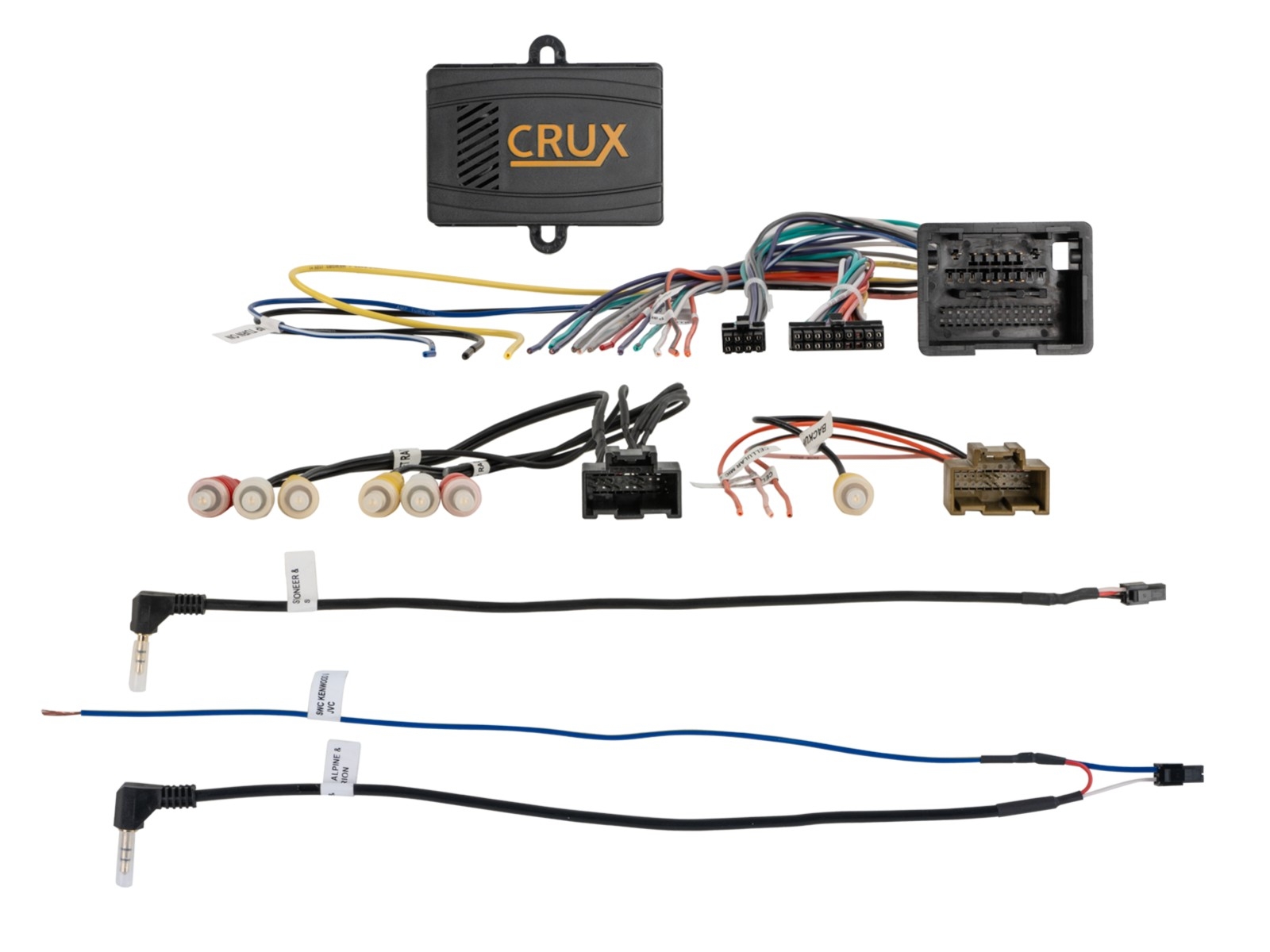

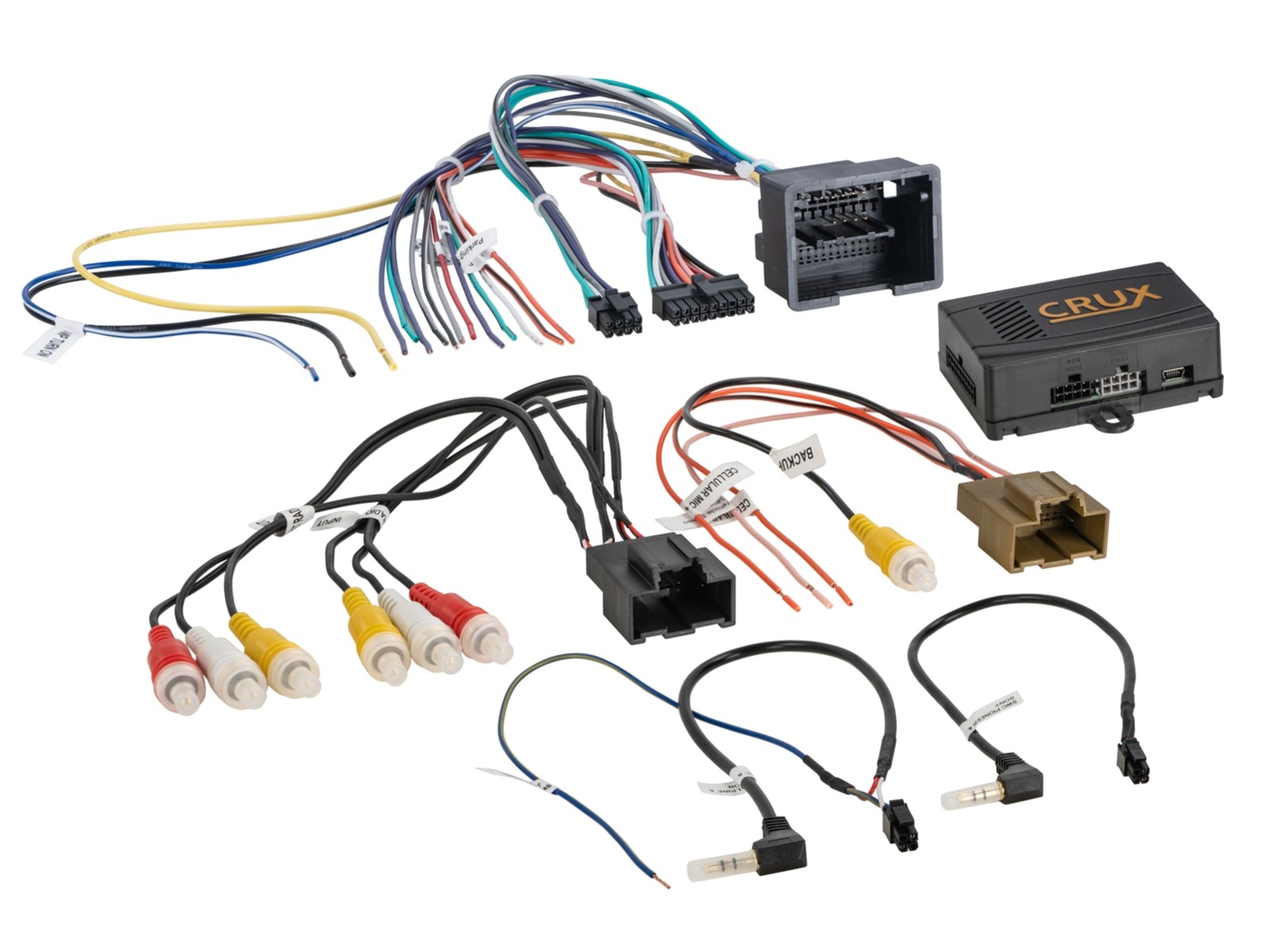

• Anschluss: 48 Pin GM Stecker > lose Kabel
• Anschluss: OEM Lenkradfernbedienung > 3,5 mm Klinke*
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Anschluss OEM Rear Seat Entertainment A/V > Cinch(m/f) rot/weiß/gelb
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• *Nachrüstgeräte mit 2/3 Kabelsteuerung 3,5mm Klinke abschneiden (siehe BDA)
• blau/weiß: +12V geschaltet Amp Remote
• *Nachrüstgeräte mit 2/3 Kabelsteuerung (siehe BDA)
• Fahrzeuge mit/ohne BOSE / Y91 OEM Soundsystem
• Fahrzeuge mit OEM Navigation
• Warntöne unterstützt und Lautstärke einstellbar
• PDC hinten unterstützt
• Rear Seat Entertainment unterstützt
• Onstar nicht unterstützt
• Front PDC nicht unterstützt
• Geschwindigkeitssignal nicht unterstützt
• Lenkradfernbedienung XZent/Zenec Geräte 1 Kabelsteuerung nicht unterstützt
• Fahrzeuge Express und Savana Vans Diesel nicht kompatibel

Zubehör optional:

• Radioadapter ISO Strom/Lautsprecher>lose Kabel 15cm > Artikel: 1432-02

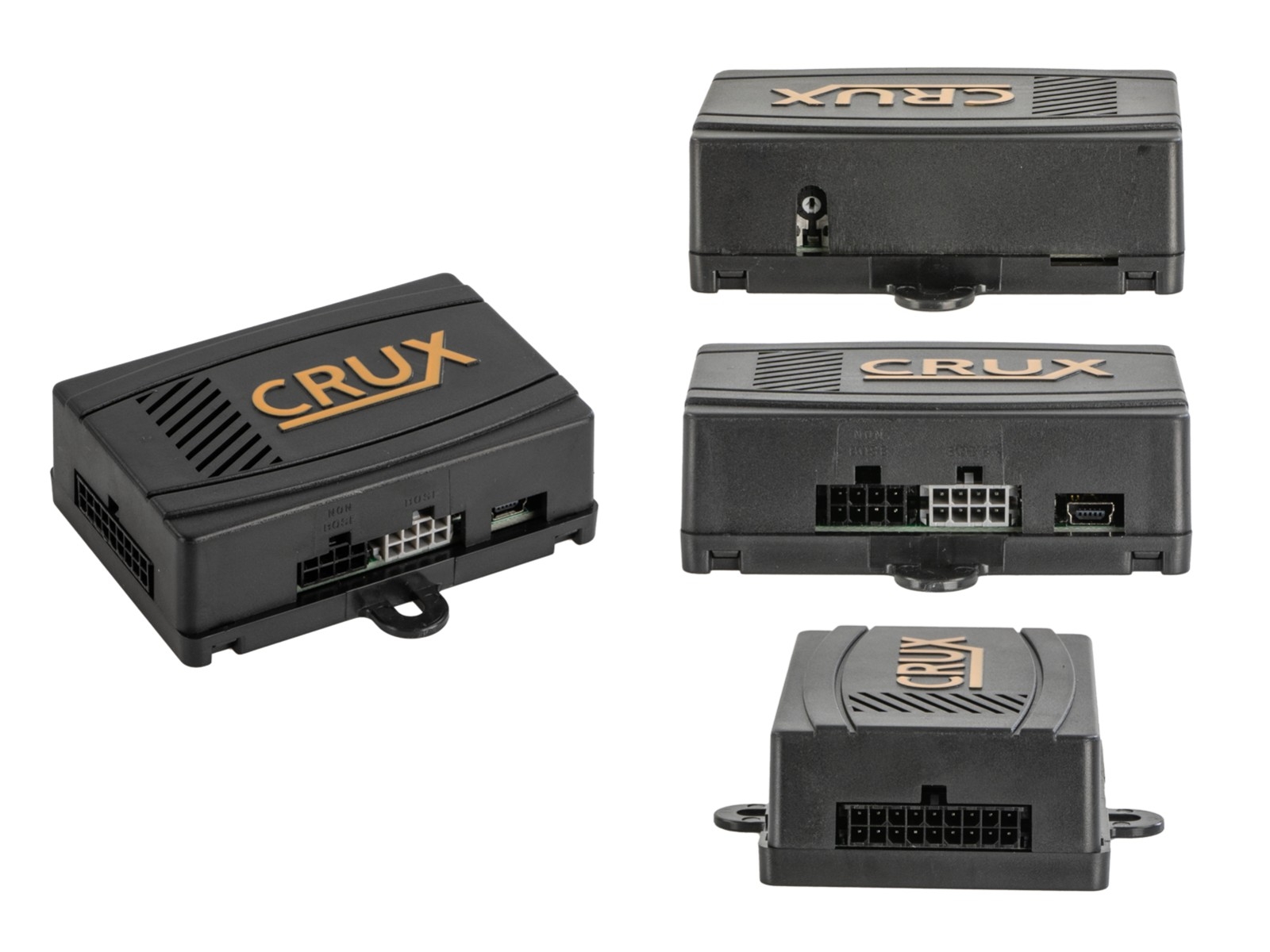

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Chevrolet

• Avalance 20012 - 2013
• Silverado 1500-3500 Pickup 2012 - 2014
• Suburban 2012 - 2014
• Tahoe 2012 - 2014

GMC

• Sierra 1500-3500 Pickup 2012 - 2013
• Yucon 2012 - 2014

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• Geschwindigkeitssignal nicht unterstützt
• Lenkradfernbedienung
• BOSE /Y91 OEM Soundsystem (BOSE Premium Soundsystem Fader nicht unterstützt)
• Warntöne unterstützt
• PDC hinten unterstützt
• Rückfahrkamera unterstützt
• Rear Seat Entertainment unterstützt

Optional:

• Umrüstadapter ISO(f) Strom/Lautsprecher > lose Kabel > Artikel: 1432-02
