Radioanschlusskabel  42a / 42cx401 > Geräte mit LFB-Anlernfunktion

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.

Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

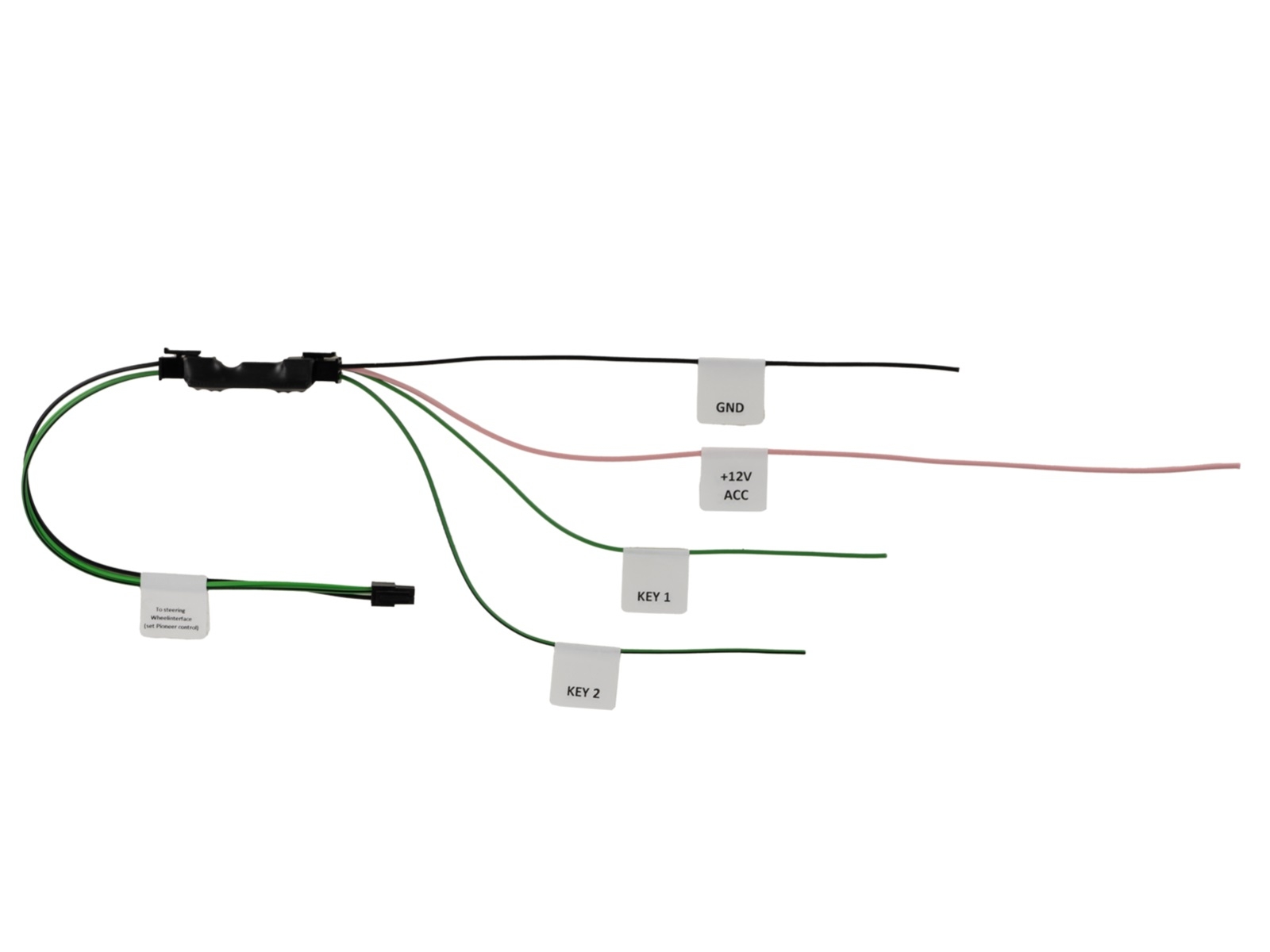

Anschluss: 4 Pin Molex > Key1 / Key2 / GND

Anschluss:
rosa > +12V Zündungsstrom Klemme 15

Geräte mit LFB Anlernfunktion im Radiomenü

Das Radioanschlusskabel stellt für analog anlernbare Geräte mit Zwei- oder Dreikabelsteuerung alle verfügbaren Lenkradfernbedienungssignale inklusive Scrollradfunktionen zur Verfügung.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Geräteanschlüsse müssen vor der Verbindung des Lenkradfernbedienungsinterfaces mit dem Fahrzeug getätigt werden.

Zusätzlich muss die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Anlernschritte laut Bedienungsanleitung des Nachrüstgerätes

Für folgende Anwendung:

Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
ESX Key1 / Key2 Anschluss
Garmin Key1 / Key2 / GND Anschluss
Kenwood 2020> Key1 / Key2 / GND Anschluss
Snooper Key1 / Key2 Anschluss
XZent Key1 / Key2 / GND Anschluss

DIP Schaltereinstellung 42cx401:

OFF/ON/ON
