LFB Toyota Fahrzeuge 10Pin/6Pin/28Pin/24Pin Multilead

LFB Toyota Fahrzeuge 10Pin/6Pin/28Pin/24Pin Multilead

Lenkradfernbedienungsadapter Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

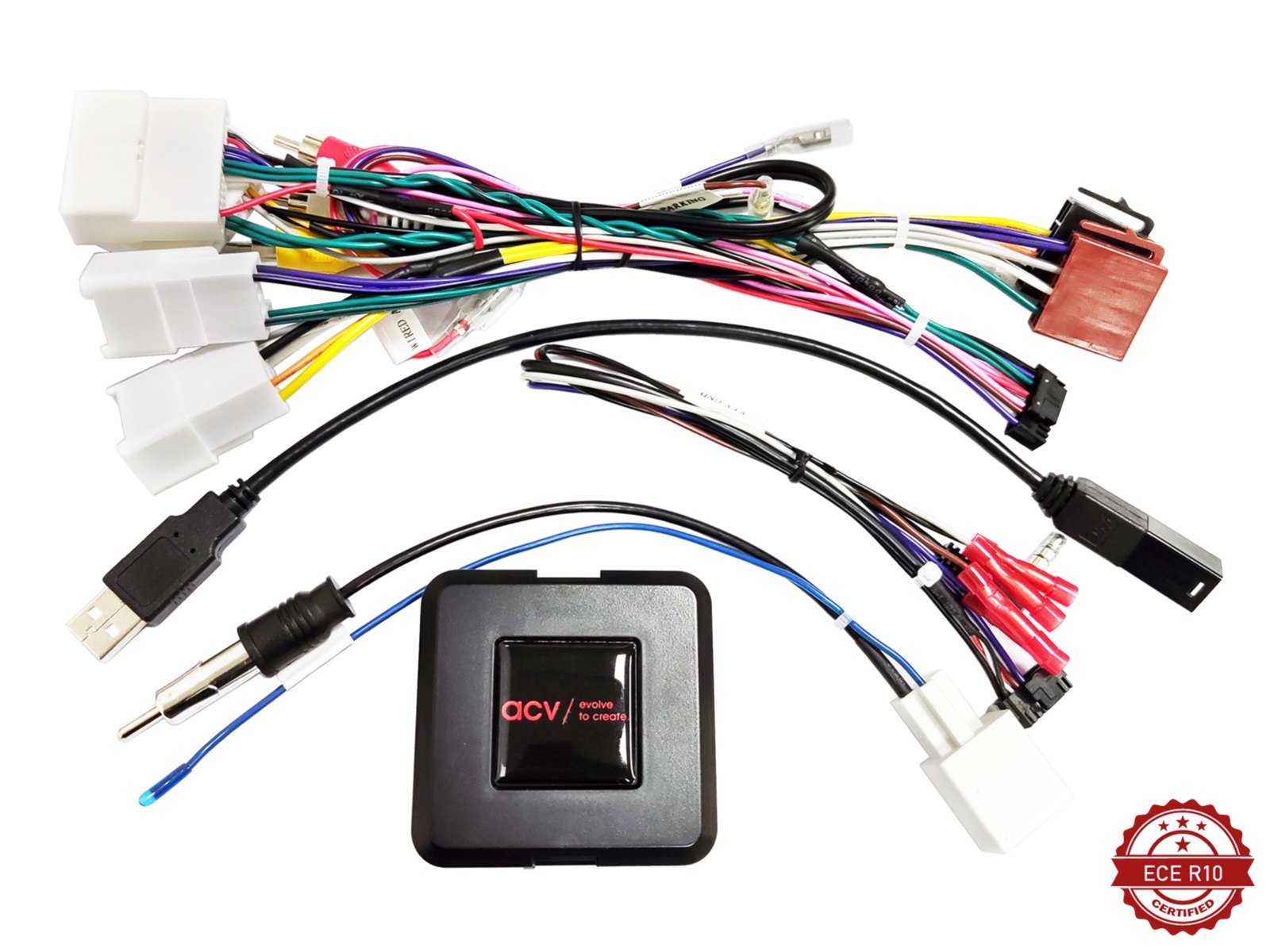

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• analog Lenkradfernbedienung
• CAN Bus
• Anschluss: 10 Pin / 6 Pin / 28 Pin / 24 Pin Toyota Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM AUX > Cinch(m) rot/weiß
• Anschluss: OEM 360° Kamerasystem > Cinch(m) gelb
• Fahrzeuge mit OEM Soundsystem
• Faderfunktion nicht unterstützt
• Fahrzeugsprache nur mit installiertem OEM Gerät anpassbar
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Toyota

• Highlander (XU50) 2018 - 12/2019
• Landcruiser (J15) 10/2013 - 12/2017
• Landcruiser (J15) 01/2018 - 07/2019
• RAV4 (XA3/XA4) 01/2016 - 12/2018

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• OEM Soundsystem
• OEM 360° Kamerasystem
