RFK Griffleiste passend für VAG diverse - 2004-2018

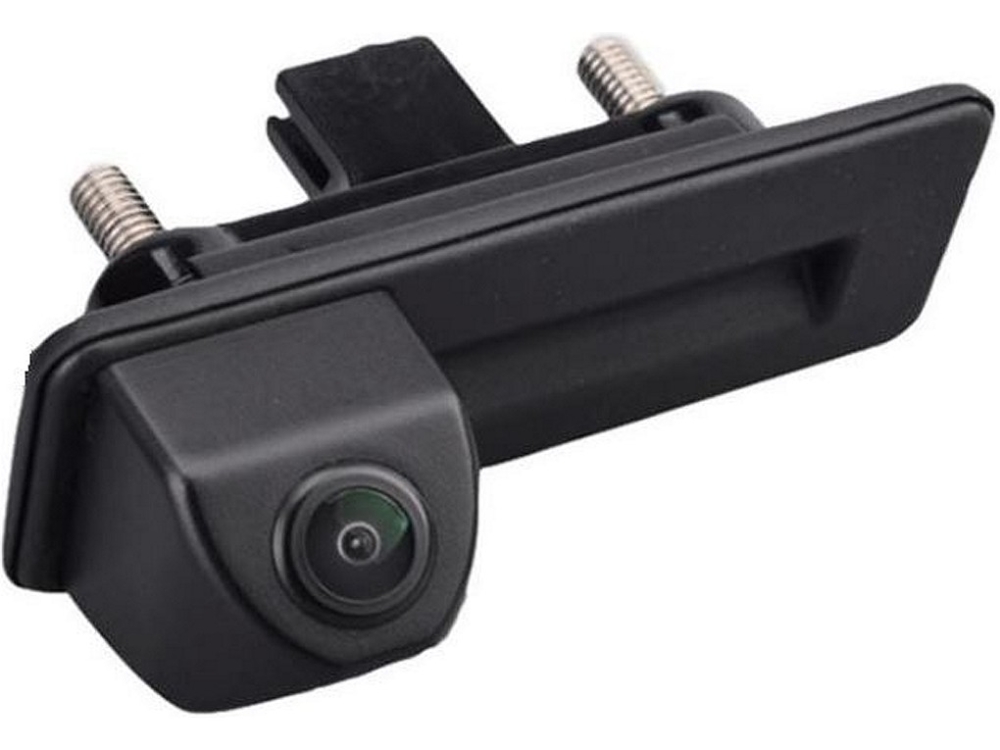

NavLinkz fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Austausch des Werks-Hecktürgriffs. Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.
Produktfeatures
- Fahrzeugspezifischer Austausch-Hecktürgriff mit integrierter Rückfahrkamera (schwarz)
- Systemkabel mit Durchleitung, z.B. für Rückfahrsignal
- Sensor-Typ 1/3 Zoll CMOS NTSC (PC3089)
- Auflösung 720 x 480 Pixel (700 TV-Linien)
- Lichtempfindlichkeit 0.4 Lux
- Blende F1.2
- Winkel diagonal 170°, horizontal 130°, vertikal 90°
- Gespiegeltes Bild (fest)
- Abschaltbare Abstandslinien (ab Werk eingeschaltet)
- Schutzklasse IP68

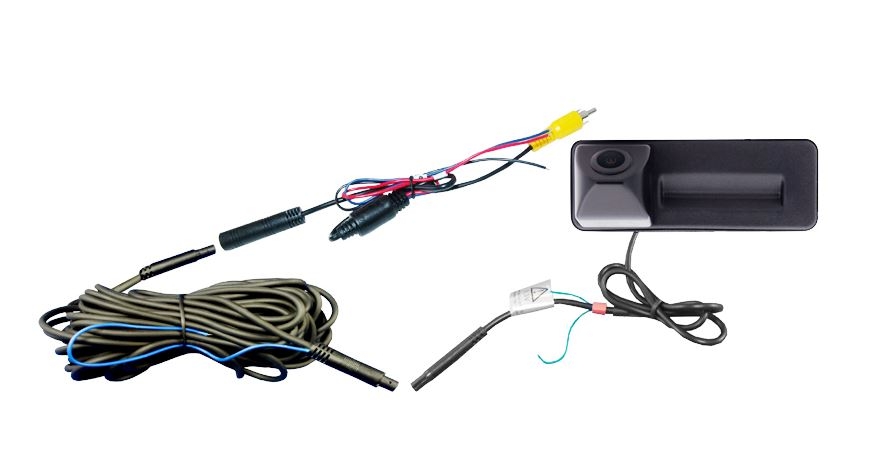

- 10,00m gesamte Systemkabellänge, setzt sich zusammen aus:
- 1,50m Kabel an Kamera auf 4-Pin-BM Systemkabelbuchse (Durchmesser 5mm)
- 8,10m Verlängerung 4-Pin-BM Stecker auf 4-Pin-BM Buchse
- 0,40m Adapter 4-Pin-BM Stecker auf Cinch Stecker + Stromversorgung (offene Enden)
Kompatibilität
| Marke | Modell |
|---|---|
| Audi | A1 (8X) 07/2010-05/2018 |
| Skoda | Fabia2 (5J) 03/2007-27.05/2012 Octavia2 (1Z) 02/2004-02/2013 Octavia2 Combi (1Z) 01/2005-02/2013 Roomster (5J) 05/2006-27.05/2012 Roomster Scout/Praktik (5J) 04/2007-2010 Superb2 (3T) 06/2008-ca./2014 Superb2 Combi (3T) 01/2010-27.05/2012 Yeti (5L) 08/2009-27.05/2012 |
| Volkswagen | Gofl5 Variant (1K) 06/2007-04/2009 Golf6 Variant (5K) 05/2009-30.06/2012 Golf6 Plus (1KP) 12/2008-28.05/2012 |
Abmessungen
| Komplett | 92 x 35 x 70mm (B x H x T) |
| Einbauöffnung | 72 x 19mm (B x H) |

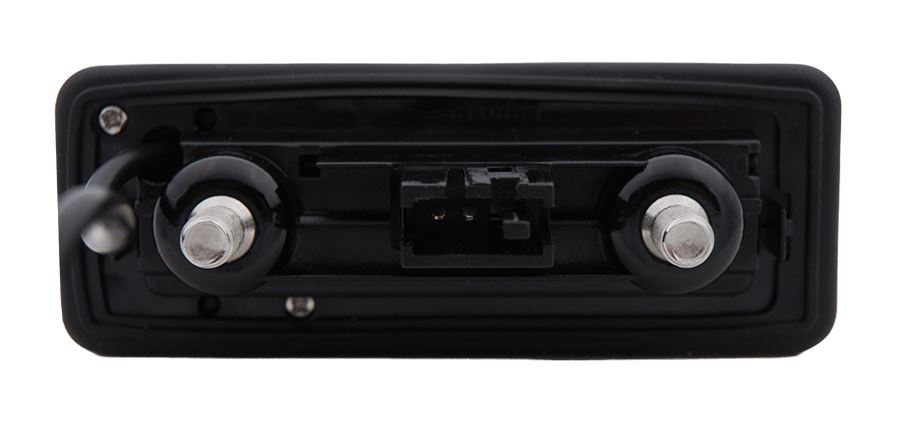

| Lochabstand | 50mm |
HINWEIS: Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!
Technische Daten
| Betriebsspannung | 12V DC (6V~16V) |
| Stromaufnahme | 40mA |
| Leistungsaufnahme | 0.5W |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Aufbewahrungstemperaturbereich | -40°C bis +85°C |
| * Produkt Gruppe | * PKW Rückfahrkameras |
| Baujahr | 20052006200720082009201020112012201320142015201620172018 |
| Betriebsspannung | 12 V |
| Bildsensor | CMOS |
| Bildwiedergabe | Gespiegelt |
| Blickwinkel | 170° |
| Einbauort | Hecktür |
| Fahrzeugmarke | AudiSkodaVolkswagen |
| Fahrzeugtyp | PKW |
| Farbe | Schwarz |
| Hilfslinien | Abschaltbar |
| Kamera-Auflösung | 700–800 TVLunter HD |
| Kameralinsen | Einzelkamera (1 Linse) |
| Kameramontage | GriffleisteHecktürgriff |
| Kameras Besonderheiten | FahrzeugspezifischesHilfslinien ausschaltbarIntegriertes Hilfslinien |
| Kameratyp | GriffleistenkameraRückfahrkamera |
| Karosserieform | Kombi / T-Modell |
| Kältefestigkeit | bis -20 °C |
| Lichtempfindlichkeit | F1.2 und lichtstärkerüber 0,1 Lux |
| Lieferumfang | Anschlusskabel |
| Länge | bis 150 mm |
| Montageaufwand | Einfache Montage |
| Montageposition | Außen |
| Passform | Fahrzeugspezifisch |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP68 |
| Steckertyp | 4-Pin (Kamera)Cinch |
| Stromaufnahme | bis 50 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS/Cinch) |
| _Produkt Gruppe | VW |
