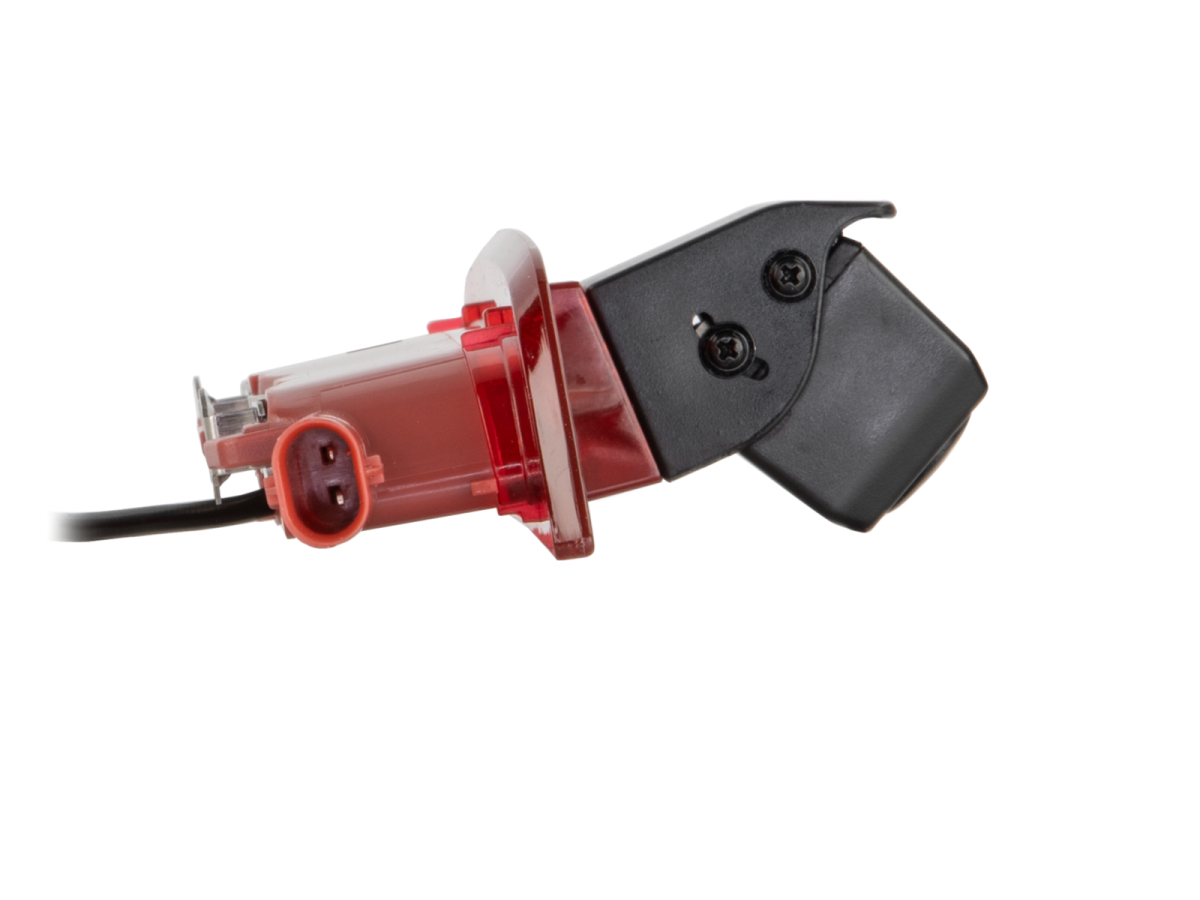

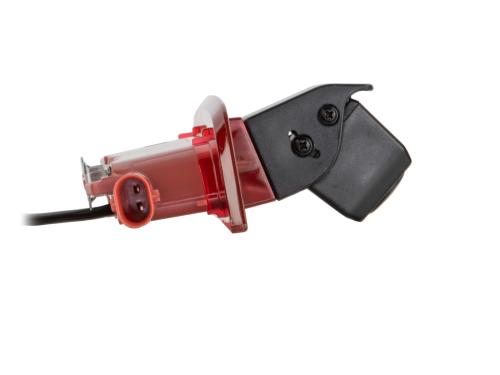

Rückfahrkamera Ford Tourneo Connect(SK/)VW Caddy(SK)

Rückfahrkamera Ford Tourneo Connect(SK/)VW Caddy(SK)

Rückfahrkamera Ford / VW

Ford

• Ford Tourneo Connect (SK) 05/2022 - 2025

VW

• VW Caddy V (SK) 11/2020 - 2025

Fahrzeuge mit Heckklappe

Hinweis:

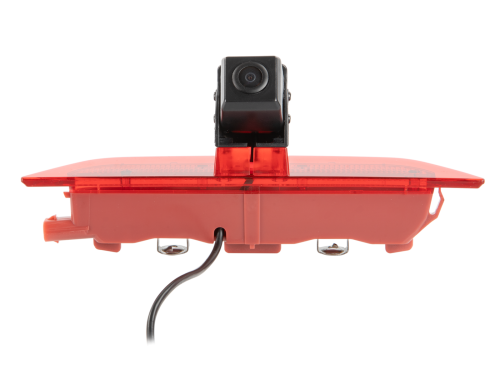

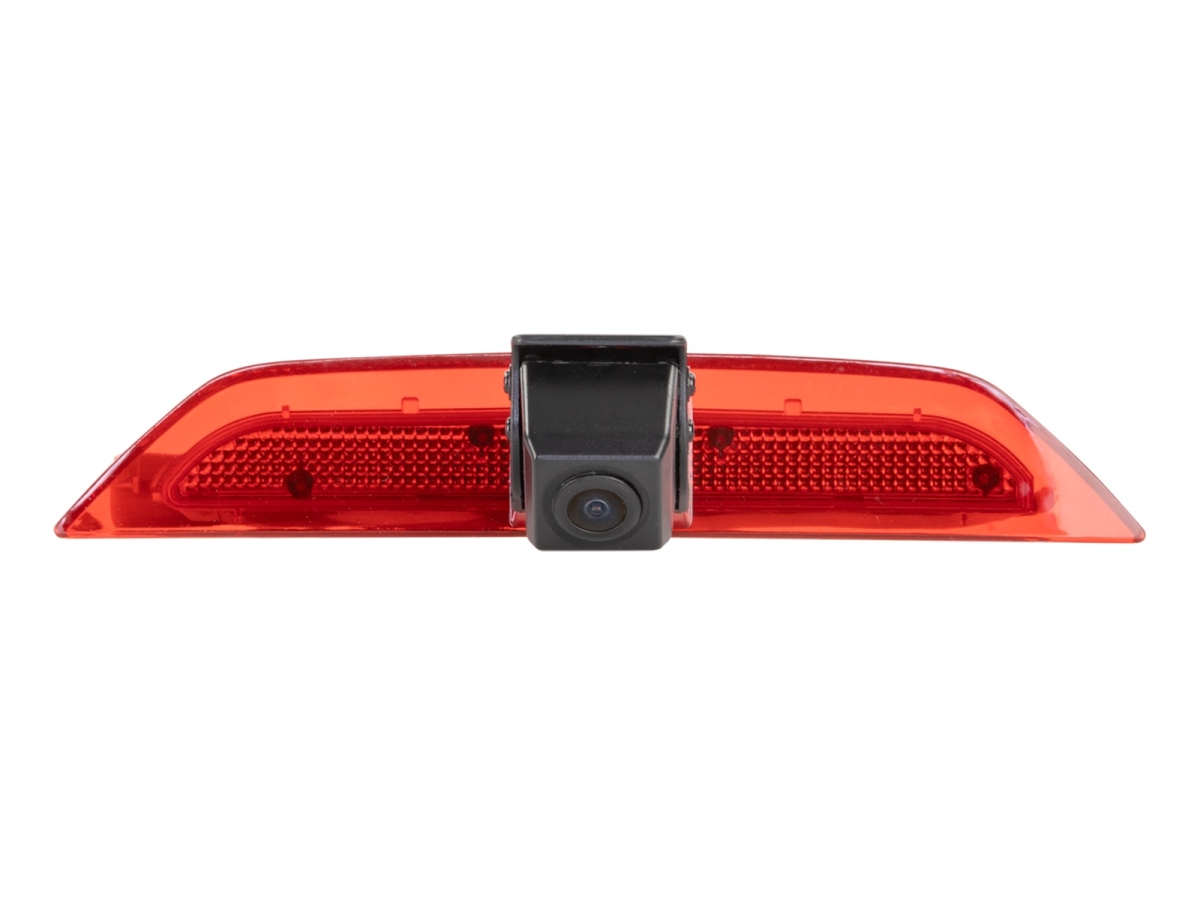

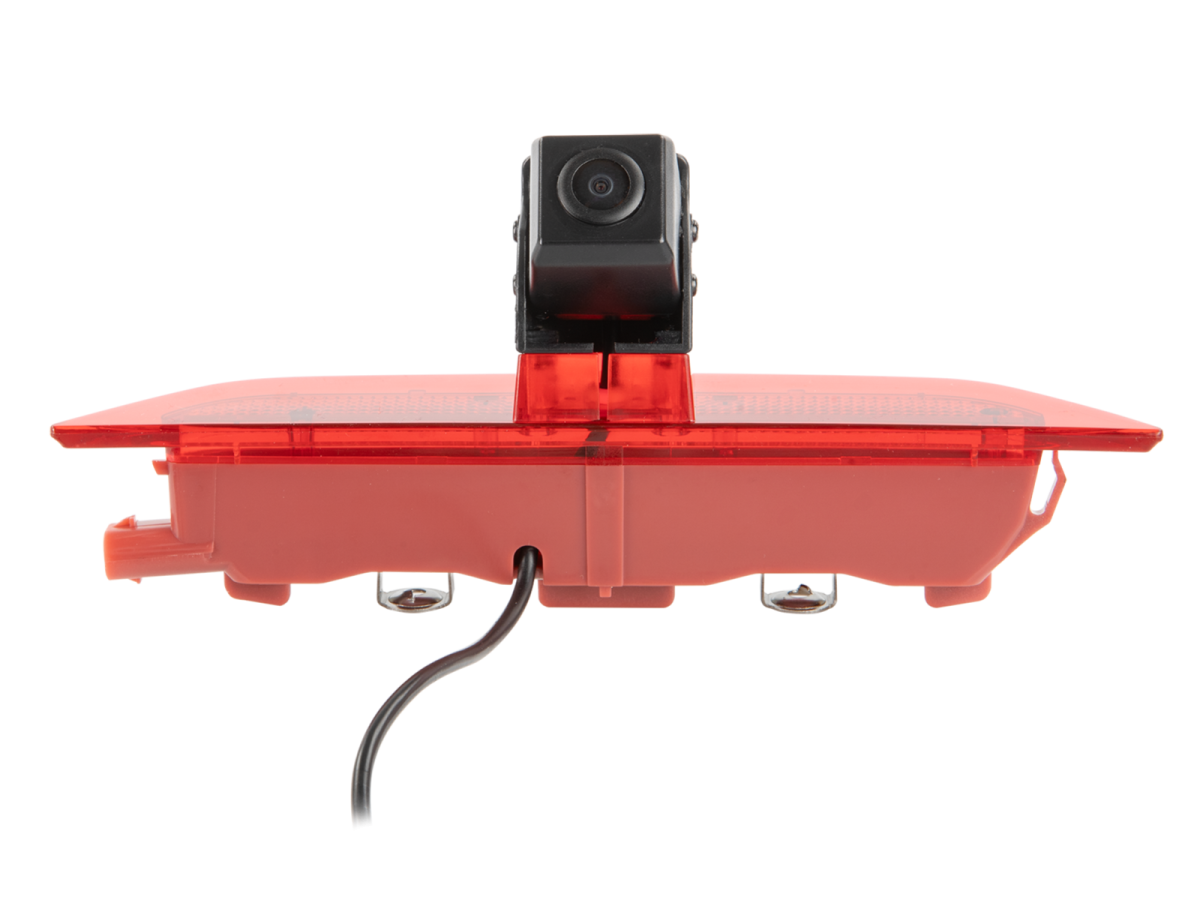

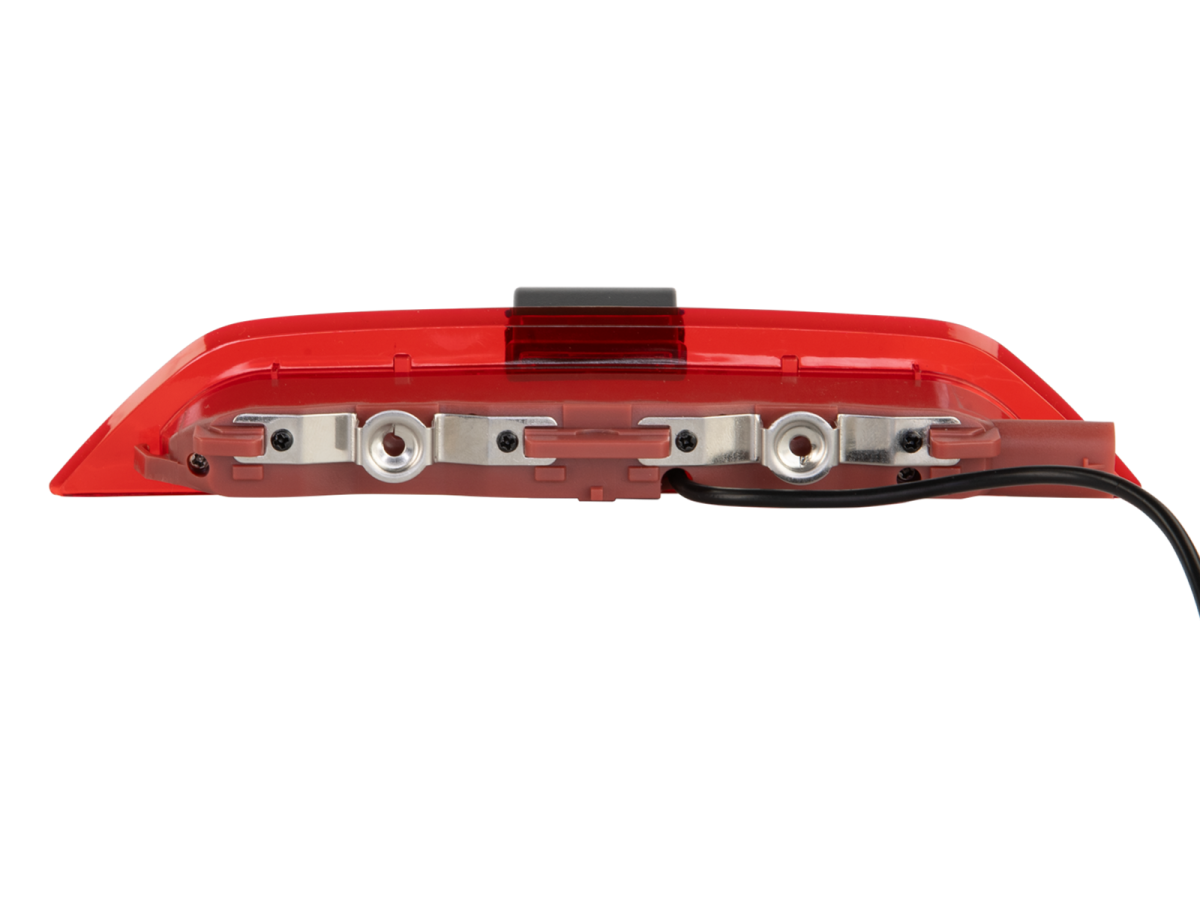

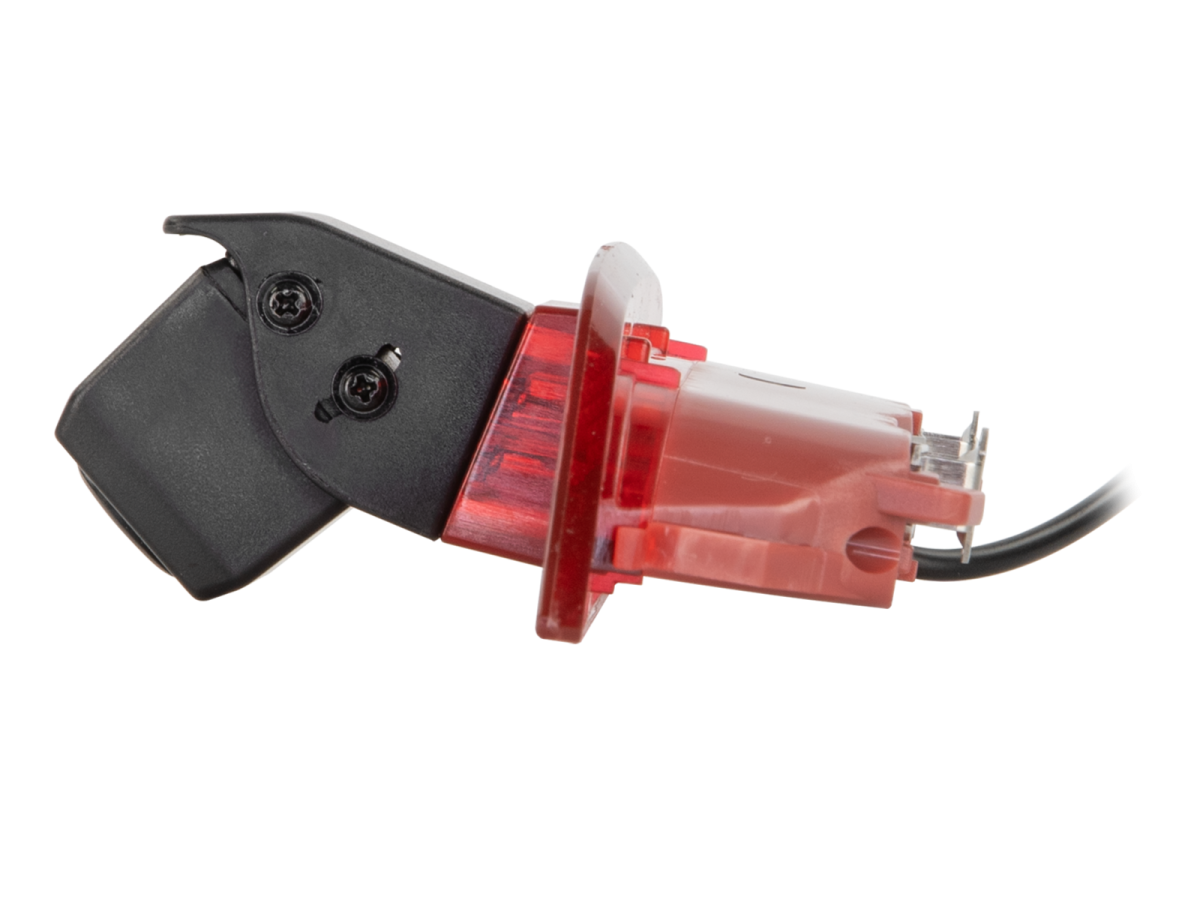

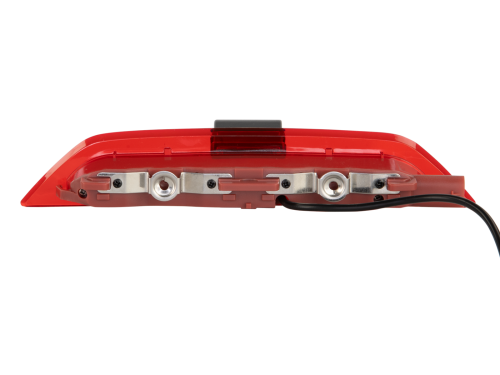

• Zum Austausch der OEM 3. Bremsleuchte
• Mit Orientierungslinien / verstellbarer Blickwinkel
• acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
• Fahrzeuge mit Heckklappe

Anschluss:

• rot : +12V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Jumper:

• grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien / verstellbarer Blickwinkel
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,6mm
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 80°C

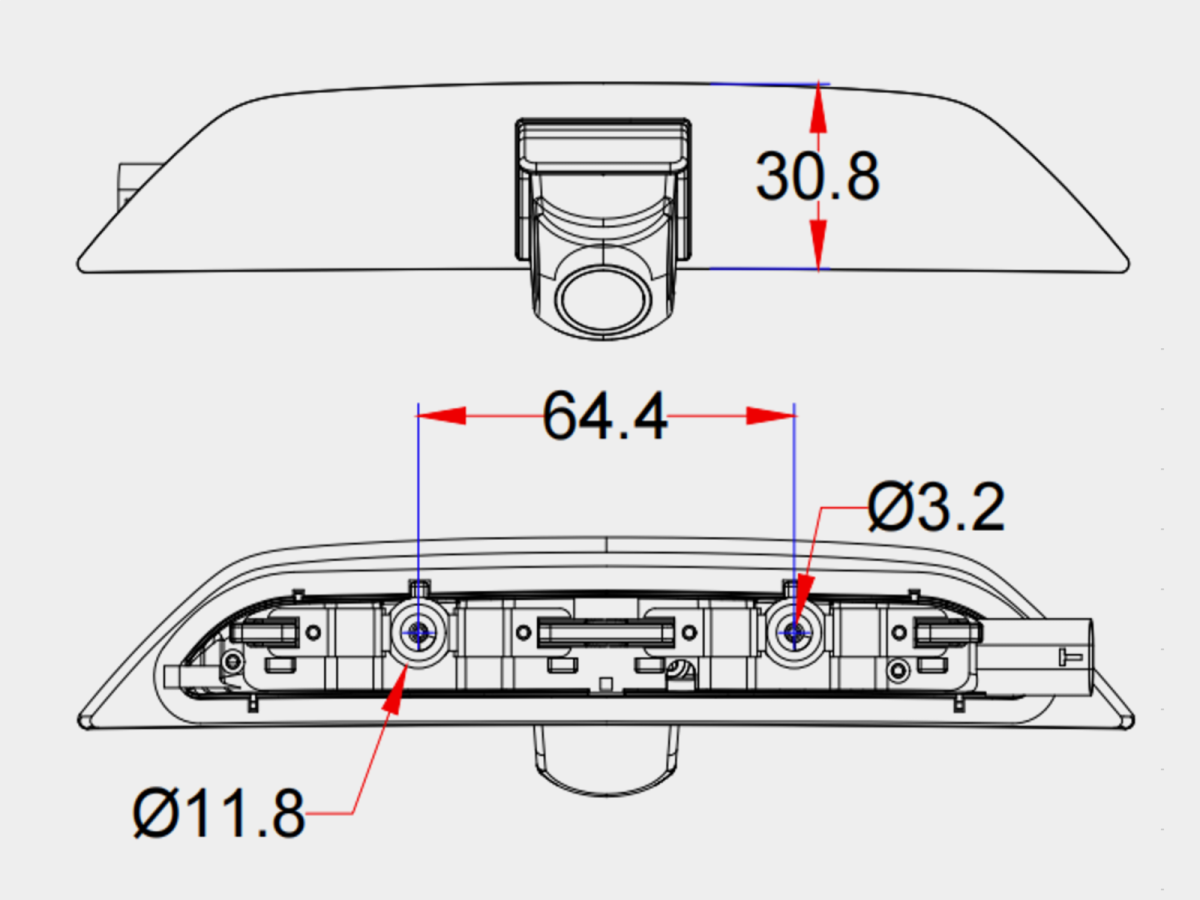

• Abmessungen: OEM 3. Bremsleuchte

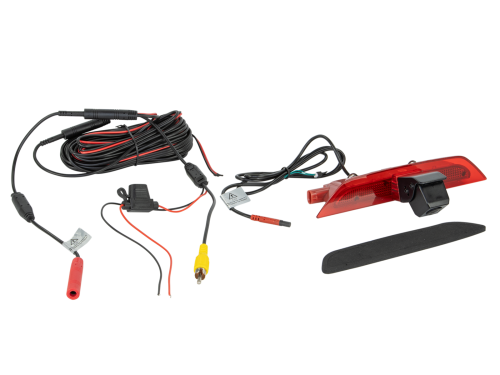

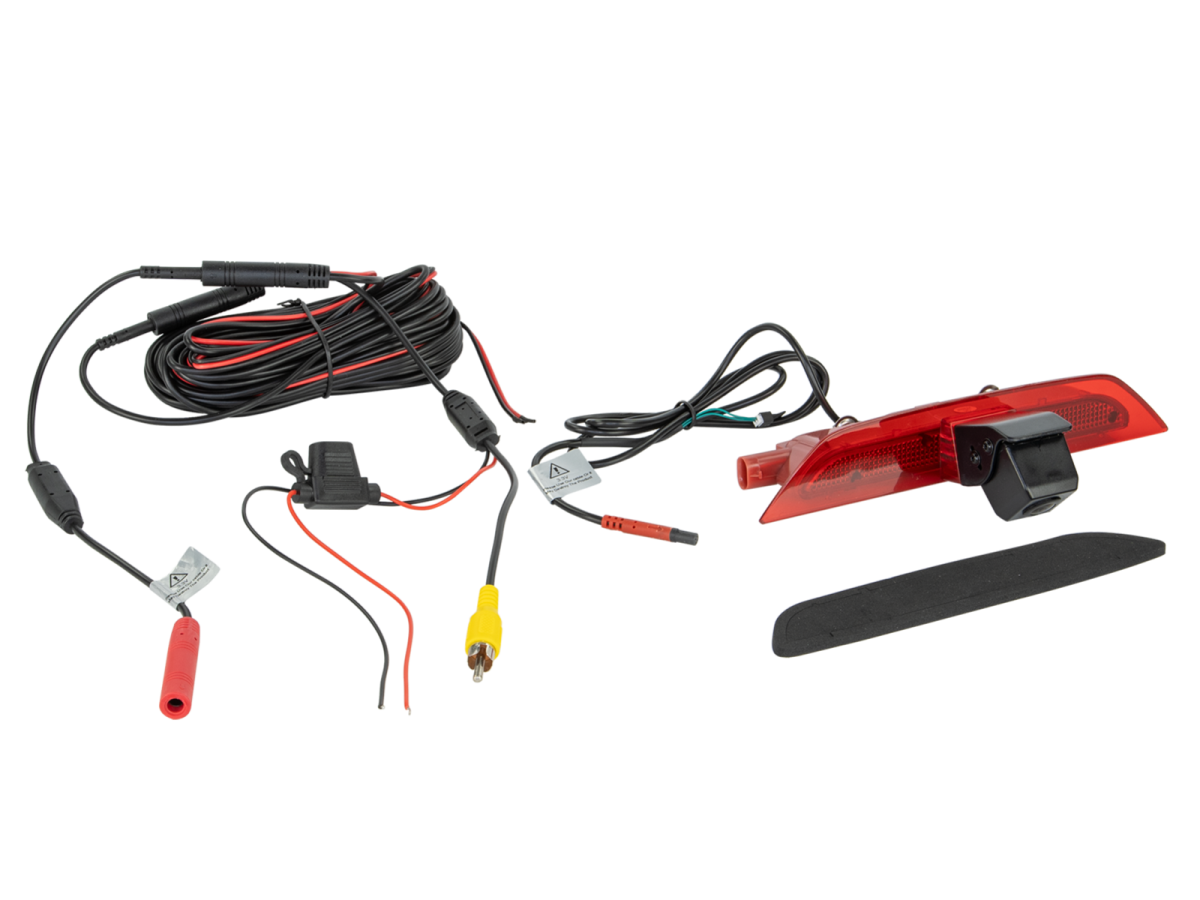

Anschlusskabel an der Kamera 1m +/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 1 Jumper

Spannungswandler +3V:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 10m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video
