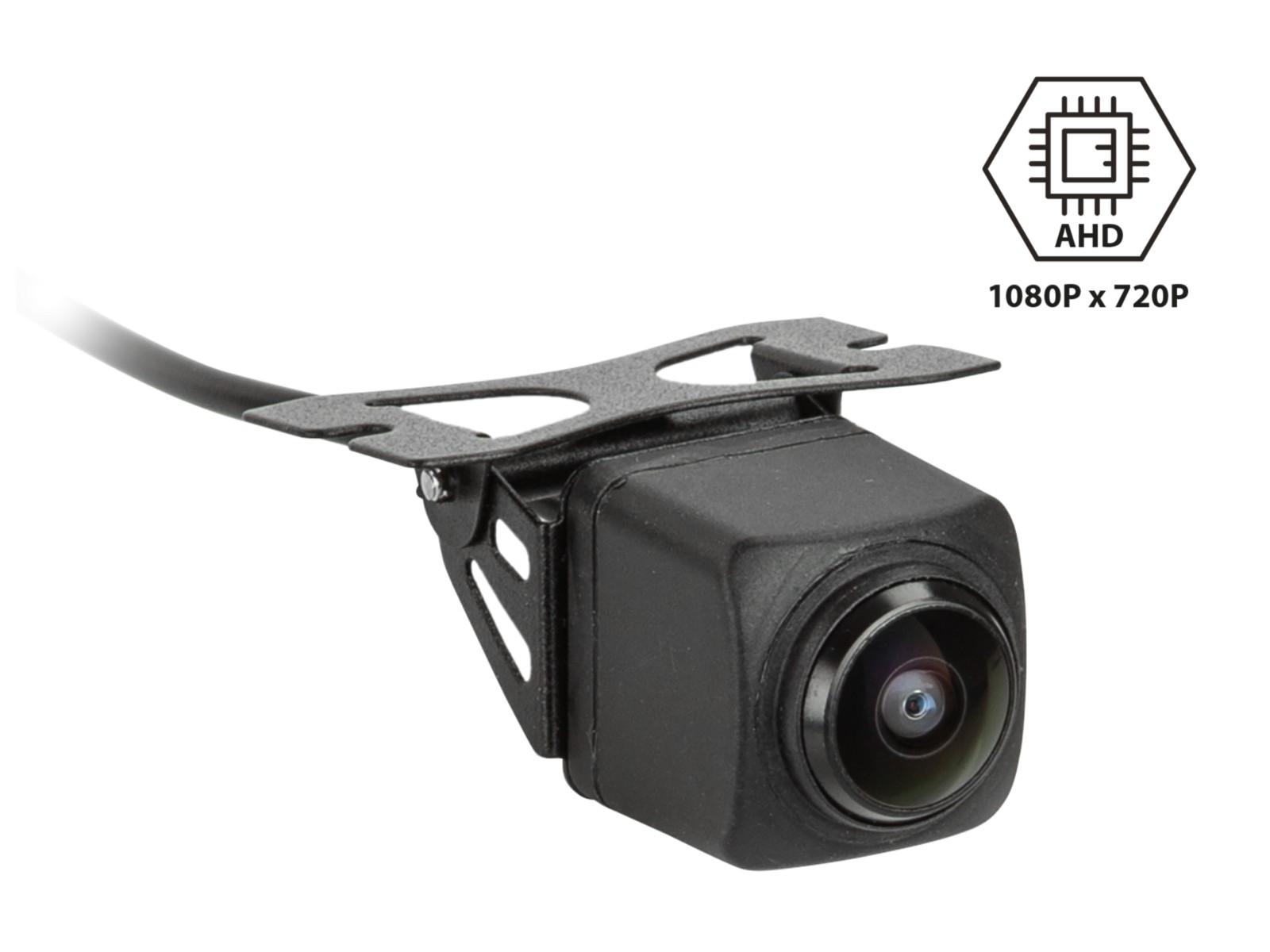

Rückfahrkamera/Frontkamera AHD Unterbau/Anbau 230°

Rückfahrkamera/Frontkamera AHD Unterbau/Anbau 230°

Details

• Rückfahrkamera AHD universal
• Frontkamera AHD universal
• Bauform: eckig
• Montageart: Unterbau / Anbau
• Mit 230° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion / IP69K

Hinweis:

• acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V

Anschluss:

• rot : +12V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Jumper:

• grün: Orientierungslinien aktivieren/deaktivieren
• weiß: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit verstellbarem Metallhalter
• Farbe: schwarz
• Extras: 230° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion / IP69K
• Sensor Typ: 1/2,8 AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1080 x 720
• Linse: mm / F
• Lux: 0,03
• Auflösung: TV lines
• Linsenwinkel: diagonal 230°
• Blickwinkel: horizontal 180° vertikal 140° +5°
• Staub und Wassergeschützt: IP69K
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -30°C - 80°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L  / B / H - 23mm / 23mm / 26mm

Anschlusskabel an der Kamera 1m+/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper

Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

Frontkamera Umschaltung:

• Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
• Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501

Kameraanschluss an Interfaces:

• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
