Rückfahrkamera Monitor Kit2 7 universal Campervan/Wohnmobil

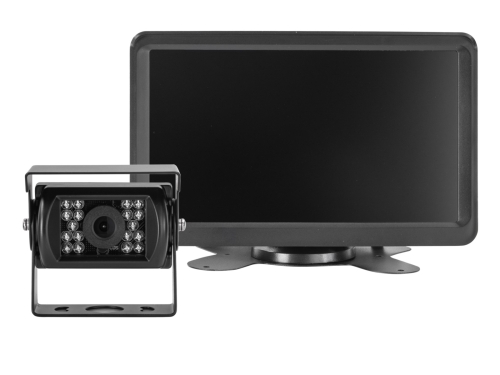

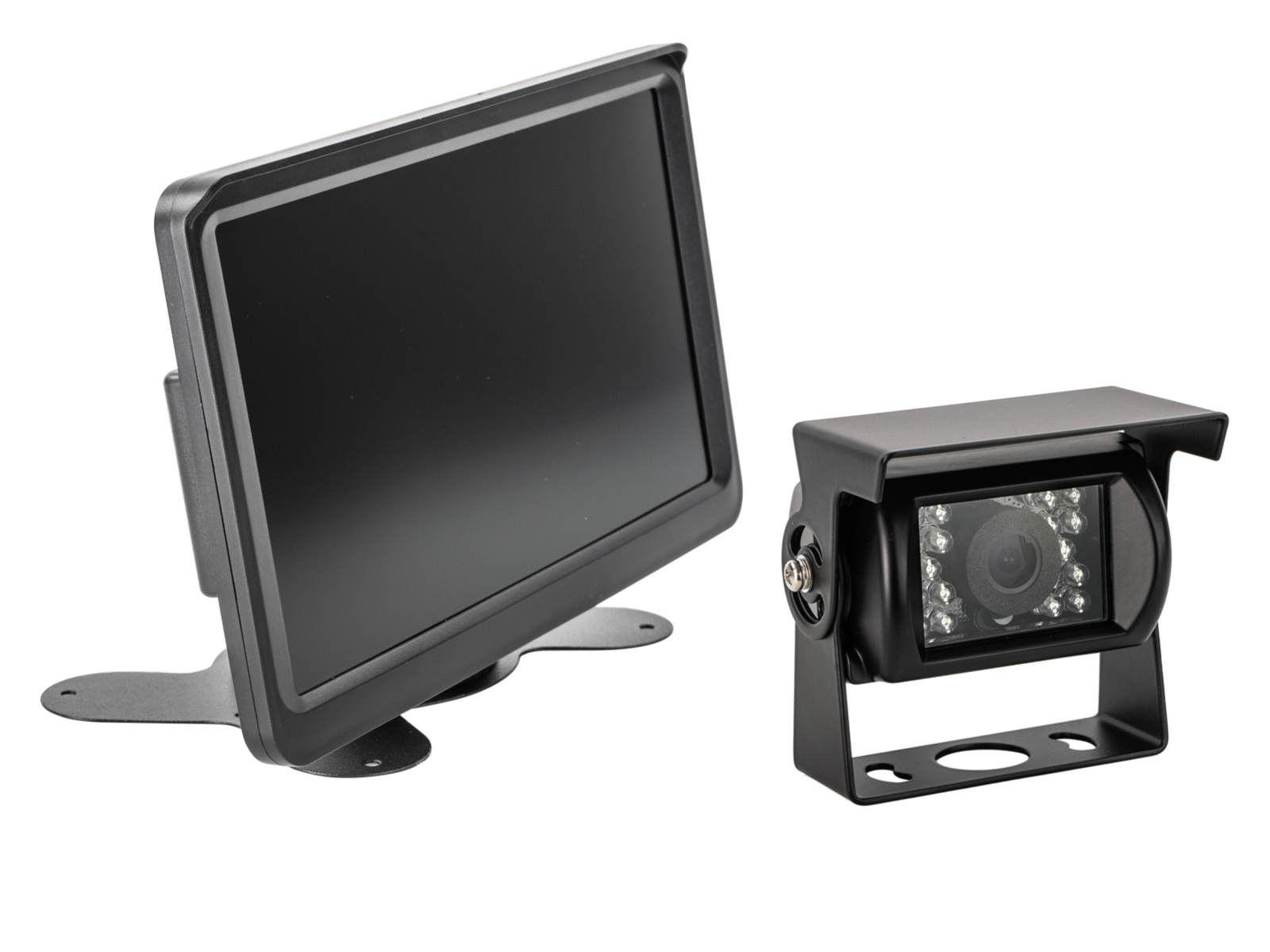

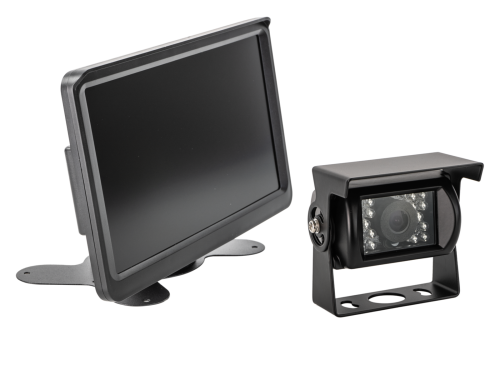

Rückfahrkamera Monitor Kit2 7" universal für Campervan & Wohnmobil

Das Rückfahrkamera Monitor Kit2 7" ist die ideale Komplettlösung für Campervans, Wohnmobile und Transporter. Das System kombiniert eine universelle, extrem robuste Rückfahrkamera mit integrierter Nachtsichtfunktion und einen hochauflösenden 7-Zoll-TFT-Monitor. Mit seinem schlichten Design und der hohen Kompatibilität bietet dieses Set KFZ-Mechatronikern eine unkomplizierte Installation und dem Endkunden maximale Sicherheit beim Rückwärtsfahren und Rangieren.

Produktüberblick

• Produktart: Kabelgebundenes Rückfahrkamera-Komplett-Set

• Empfohlener Einsatzbereich: Campervans, Kastenwagen, Transporter und Wohnmobile (Montageart: Anbau / Dachmontage)

• Kameratechnologie: 1/4" CMOS Sensor mit 600 TV-Linien und Nachtsicht

• Monitor-Display: 7 Zoll TFT-LCD (16:9) mit hochauflösenden 1024 x 600 Pixeln

• Besonderheit: Das System ist für den Dauerbetrieb (als digitaler Rückspiegel) geeignet.

Vorteile bei der Installation und Nutzung

• Hohe Sicherheit bei Nacht: Die Kamera verfügt über eine leistungsstarke Nachtsichtfunktion (0 Lux bei Aktivierung), die auch bei völliger Dunkelheit eine klare Sicht hinter das Fahrzeug garantiert.

• Automatische Trigger-Schaltung: Der Monitor ist mit einer Trigger-Funktion ausgestattet. Wird der entsprechende Trigger-Eingang (blaues Kabel) mit dem Rückfahrsignal verbunden, aktiviert sich das System beim Einlegen des Rückwärtsgangs vollautomatisch.

• Umfangreiche Bildanpassung: Um das Bild perfekt an den Verbauort anzupassen, bietet das Menü auf der Bildschirmrückseite vielseitige Spiegelungsfunktionen (horizontal 0°-180° / vertikal 0°-90°-180°-270°).

• Höchste Zuverlässigkeit: Der Monitor ist mit umfassenden Schutzschaltungen (Überspannungs-, Unterspannungs- und Kurzschlussschutz) ausgestattet. Die Kamera selbst ist nach IP68 absolut staub- und wassergeschützt.

• Leichte Integration: Das leichte Design des Monitors lässt sich mit dem mitgelieferten Metallhalter unauffällig und sicher im Cockpit integrieren.

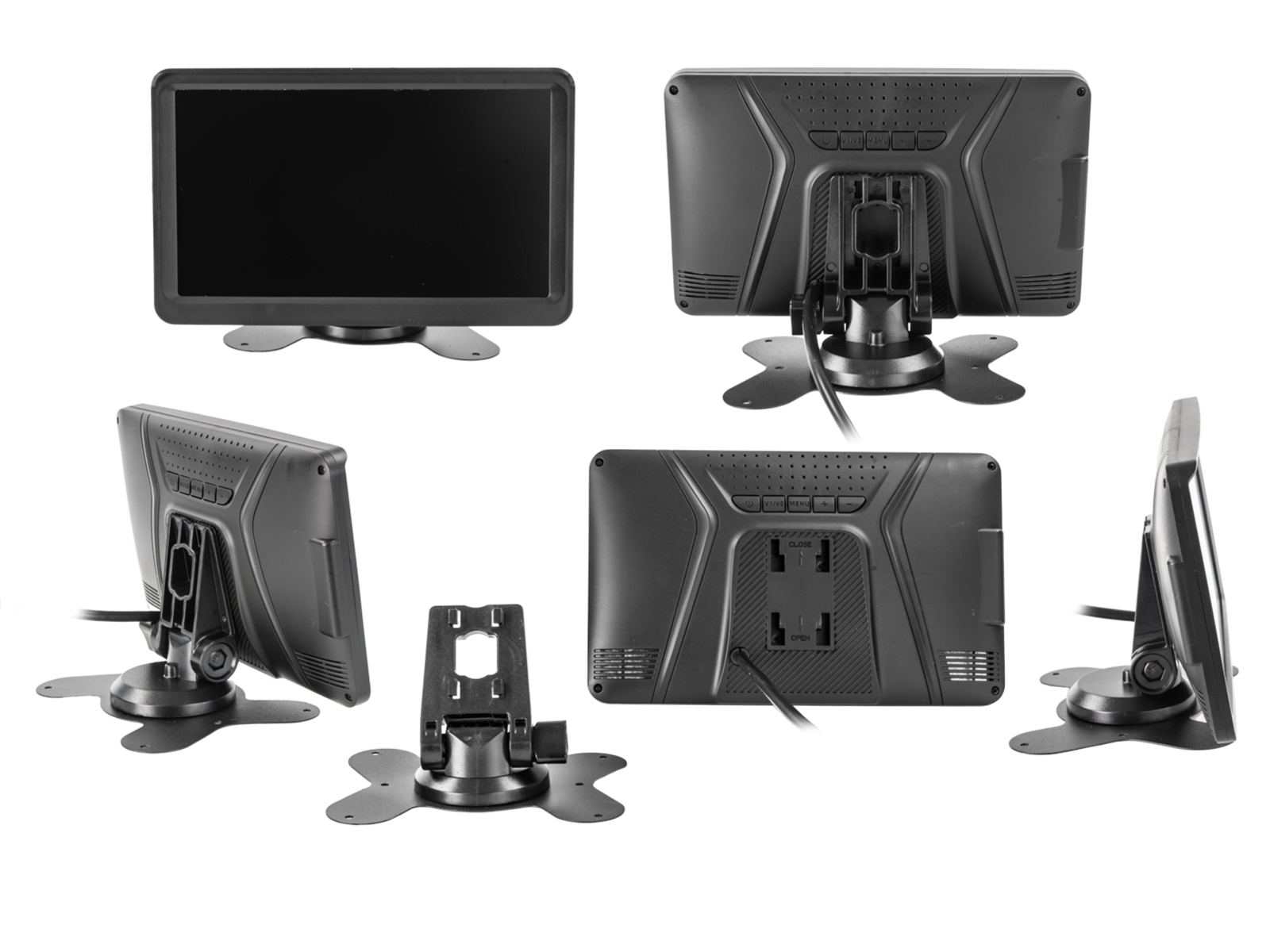

Technische Daten Monitor

• Display: 7 Zoll TFT (16:9 Format)

• Auflösung: 1024 (H) x 600 (V) 3RGB

• Helligkeit: 450 cd/m²

• Blickwinkel: Links/Rechts 70° / Oben 50° / Unten 70°

• Videoeingänge: 1x Video Cinch (gelb), 1x Kameraeingang 4-Pin Systemstecker (7 mm)

• TV-System: PAL / NTSC (automatische Erkennung)

• Gehäuse: Kunststoff mit Metallhalter (Farbe: Schwarz)

• Betriebsspannung: +10V bis +14V Gleichspannung

• Betriebstemperatur: -20°C bis +70°C

• Abmessungen ohne Standfuß: 175 mm x 26,81 mm x 110 mm (L x B x H)

• Abmessung inkl. Standfuß (Höhe): 115 mm

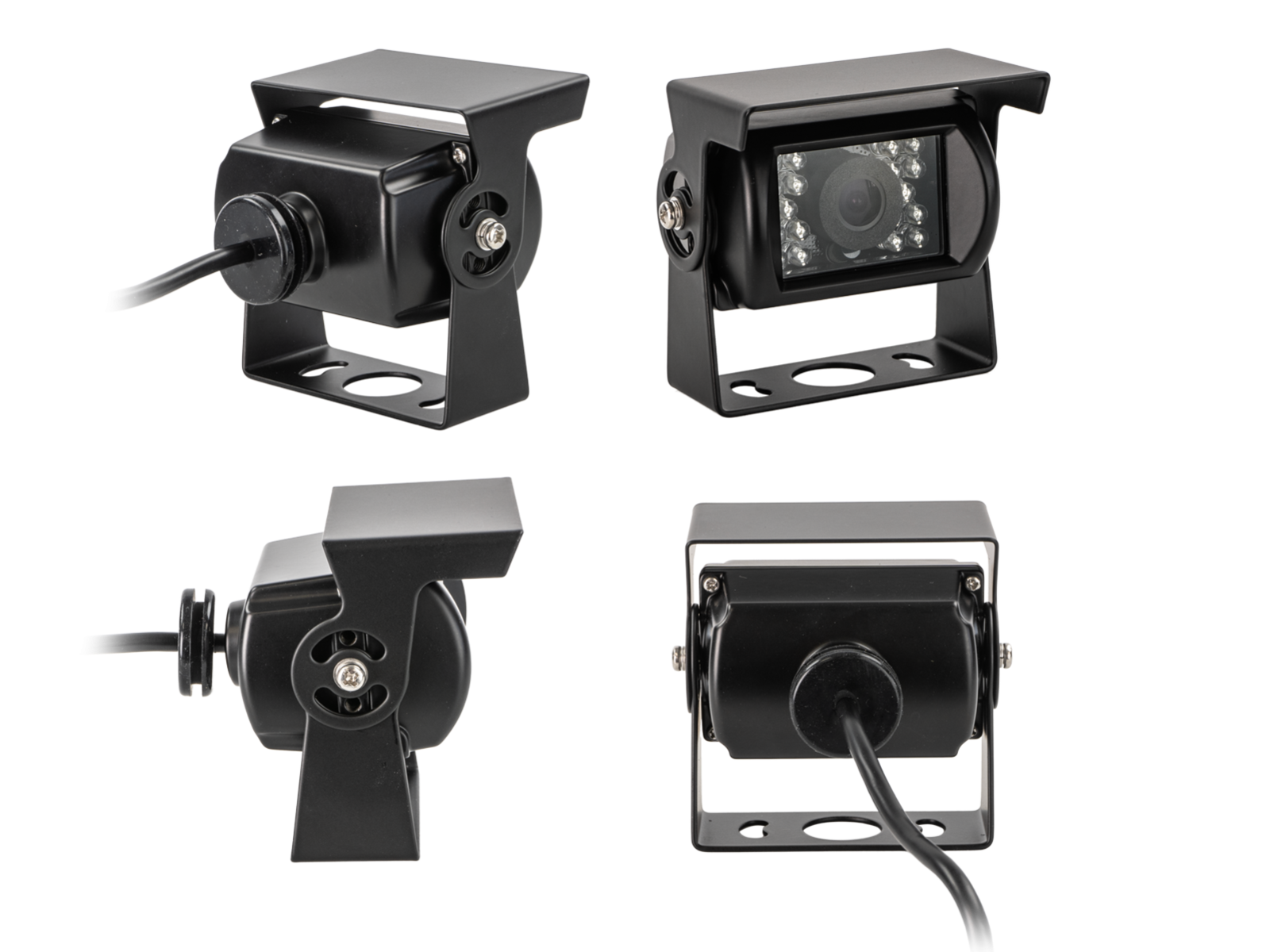

Technische Daten Kamera

• Sensor: 1/4" CMOS

• Linse: 1,9 mm / F 2.0

• Auflösung: 600 TV lines (Effektive Pixel: 728 x 512)

• Bildsystem: NTSC Farbe

• Blickwinkel: 170° diagonal / 113° horizontal / 80° + 5° vertikal

• Lichtempfindlichkeit: 0 Lux (bei aktiver Nachtsicht)

• Schutzklasse: IP68 (Staub- und wassergeschützt)

• Gehäuse: Robustes Metallgehäuse (Schwarz)

• Betriebsspannung: +12V Gleichspannung (Stromaufnahme: 200 mA bei aktiver Nachtsicht)

• Abmessungen (mit Halter): 76 mm x 60,39 mm x 73,8 mm (L x B x H)

Anschluss- & Installationshinweise

• Wichtiger Vorab-Test: Prüfen Sie vor der endgültigen Installation unbedingt den Blickwinkel und die Kameraausrichtung am gewünschten Verbauort mit einem Testmonitor.

• Monitor-Anschluss (acv Systemstecker rot):

  • Rot: +12V Zündungsstrom (Klemme 15, abgesichert, laststabil)

  • Schwarz: Masse/GND (Klemme 31, direkt an Karosserie)

• Kamera-Anschluss:

  • 4-Pin Systemstecker(m) / Cinch(f) gelb

  • Blau: +12V geschaltet (Kameratrigger)

• Kabel & Verlängerung:

  • Direkt an der Kamera: 3 Meter Kabel mit 4-Pin Schraubanschluss (female).

  • System-Verlängerung: 15 Meter Kabelsatz mit 4-Pin Schraubanschluss (male/female).

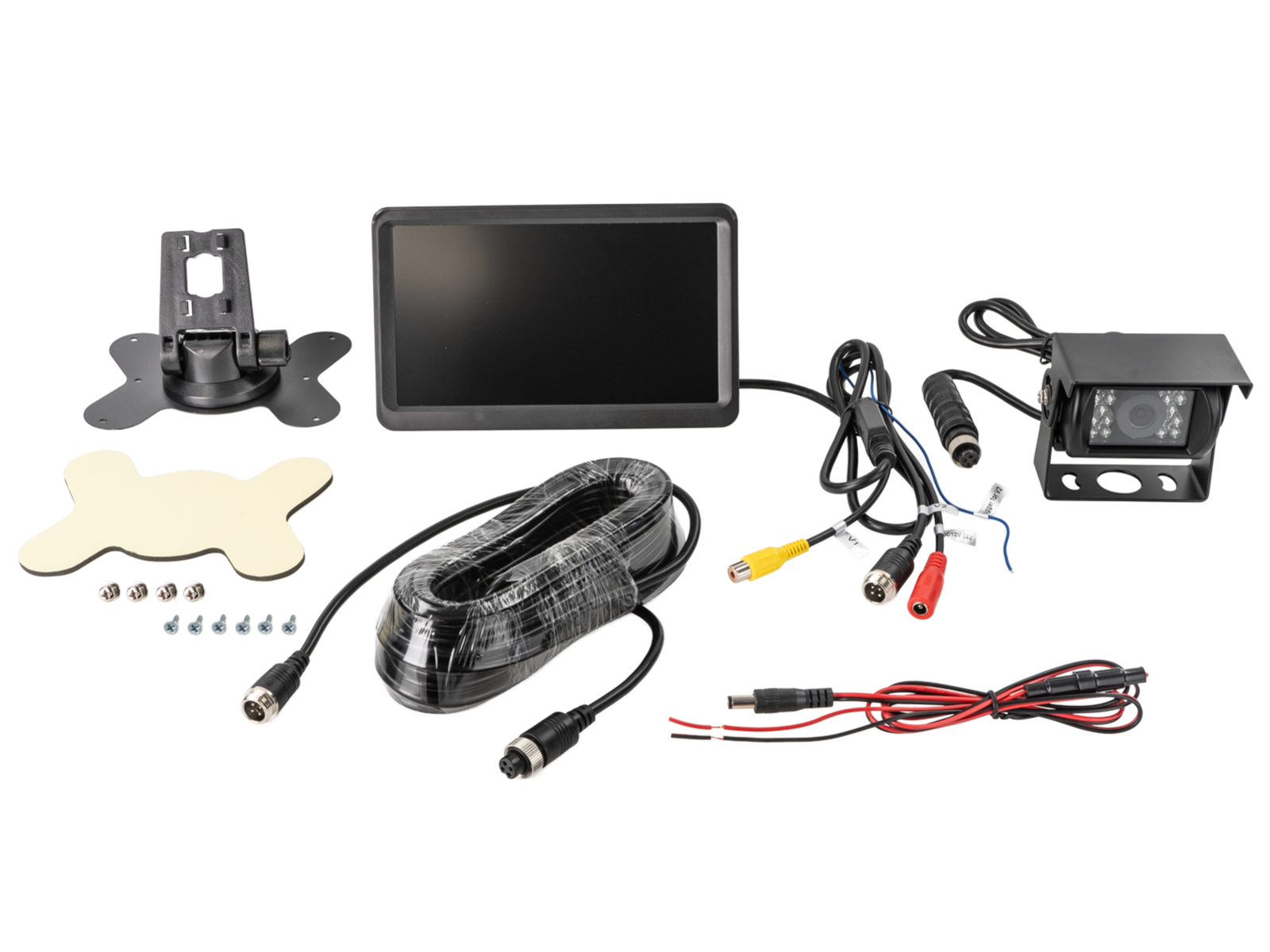

Lieferumfang

• 1x 7" TFT Monitor inkl. Metallhalter

• 1x Universelle CMOS Rückfahrkamera

• 1x 15 Meter System-Verlängerungskabel (4-Pin)

• Anschlusskabel (acv Systemstecker)
