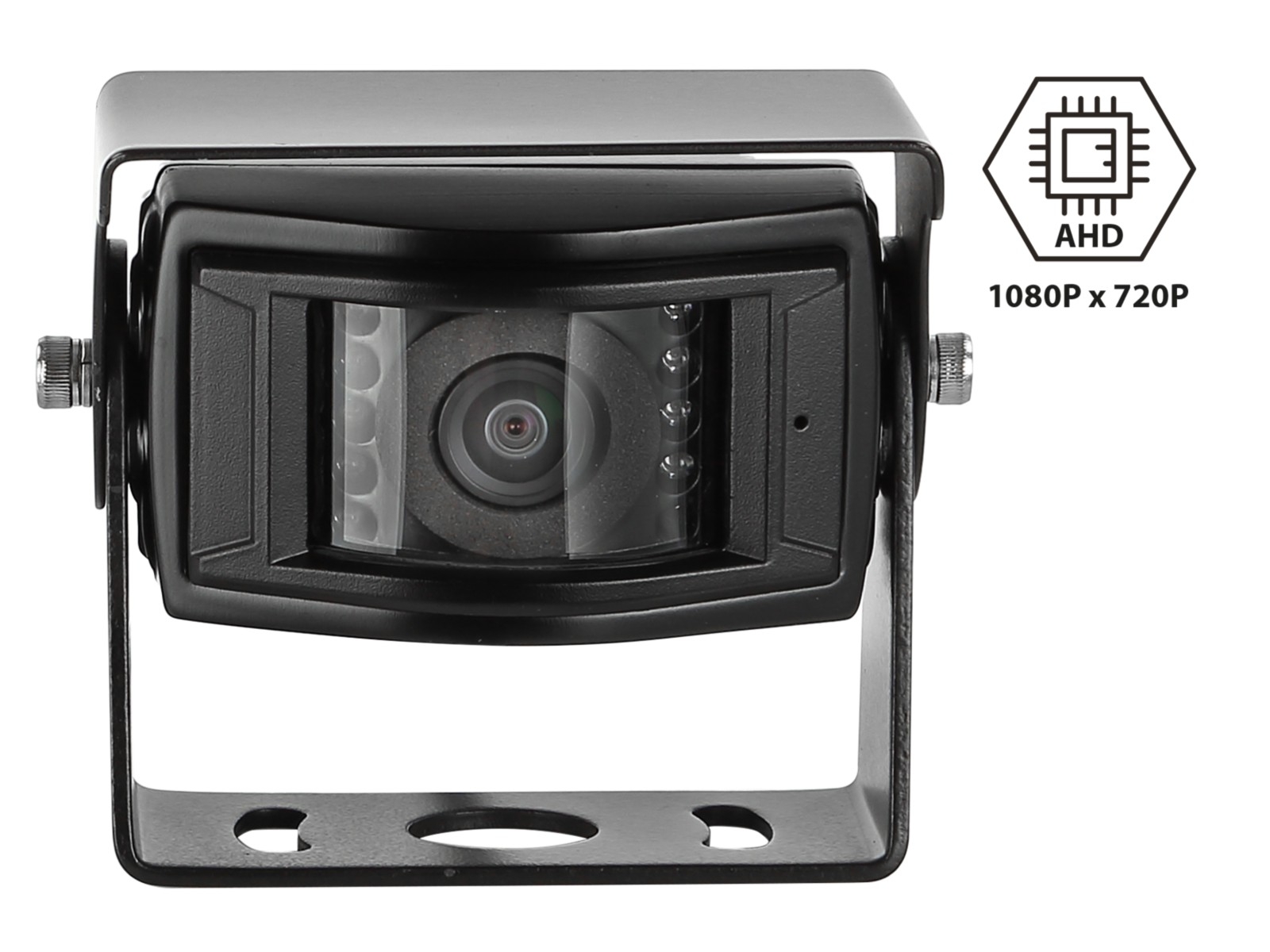

Rückfahrkamera Transporter/Wohnmobil AHD 170° Weitwinkel

Ihre Frage zum Produkt

Rückfahrkamera Transporter/Wohnmobil AHD 170° Weitwinkel

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Rückfahrkamera AHD universal
Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage
Mit Orientierungslinien / Nachtsichtfunktion / Weitwinkel 170° diagonal
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:

rot : +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video

Jumper:

grün: Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Nachtsichtfunktion
Sensor Typ: 1/3" AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1080 x 720
Linse: 1,9mm / F 2.0
Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 600 TV lines
Linsenwinkel: diagonal 170°
Blickwinkel: horizontal 105° vertikal 60° + 5°
Videoausgangl: 1Vp-p 75Ohm
S/N Ratio: 48db>
Staub und Wassergeschützt: IP68
Anschluss: 8 Pin Systemstecker(m) Ø7mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 120mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -20°C - 75°C
Aufbewahrungstemperatur: -40°C - 85°C
Abmessungen mit Halter: L / B / H / - 76 mm / 60,39 mm / 73,8 mm

Anschlusskabel an der Kamera 3m +/-:

8 Pin Systemstecker(m) Ø7mm
1 Jumper

Anschlussadapter 20cm +/-:

8 Pin Systemstecker(f) Ø10mm > 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 15m +/-:

4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehör:

Kameraanschluss an Interfaces:

Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

* Produkt Gruppe	* RFK Universal für Transporter und Wohnmobile
Betriebsart	Dauerbetrieb geeignet
Betriebsspannung	12 V
Betriebstemperatur	bis 70 °C und mehr
Blickwinkel	170°
Dauerbetrieb	Für Dauerbetrieb (24/7)
Fahrzeugtyp	Transporter & Kastenwagen Wohnmobil & Caravan
Farbe	Schwarz
Gehäuse	Metall / Aluminium
Hilfslinien	Abschaltbar
Kamera-Auflösung	HD 720p
Kamerafunktionen	Nachtsicht / Infrarot
Kameramontage	Aufbau / Anbau Dachmontage
Kameras Besonderheiten	Aufbaumontage Dachmontage Hilfslinien ausschaltbar Integriertes Hilfslinien
Kameratyp	Rückfahrkamera
Kältefestigkeit	bis -20 °C
Lichtempfindlichkeit	0 Lux (Infrarot)ab F2.0
Lieferumfang	Anschlusskabel
Länge	bis 150 mm
Montageposition	Außen
Produktart	Rückfahrkamera
Rauschabstand	bis 50 dB
Schutzklasse	IP68
Steckertyp	Cinch Systemstecker
Stromaufnahme	100–200 mA
Videonorm	NTSC
Videosignal	AHD
Übertragungsart	Kabelgebunden
