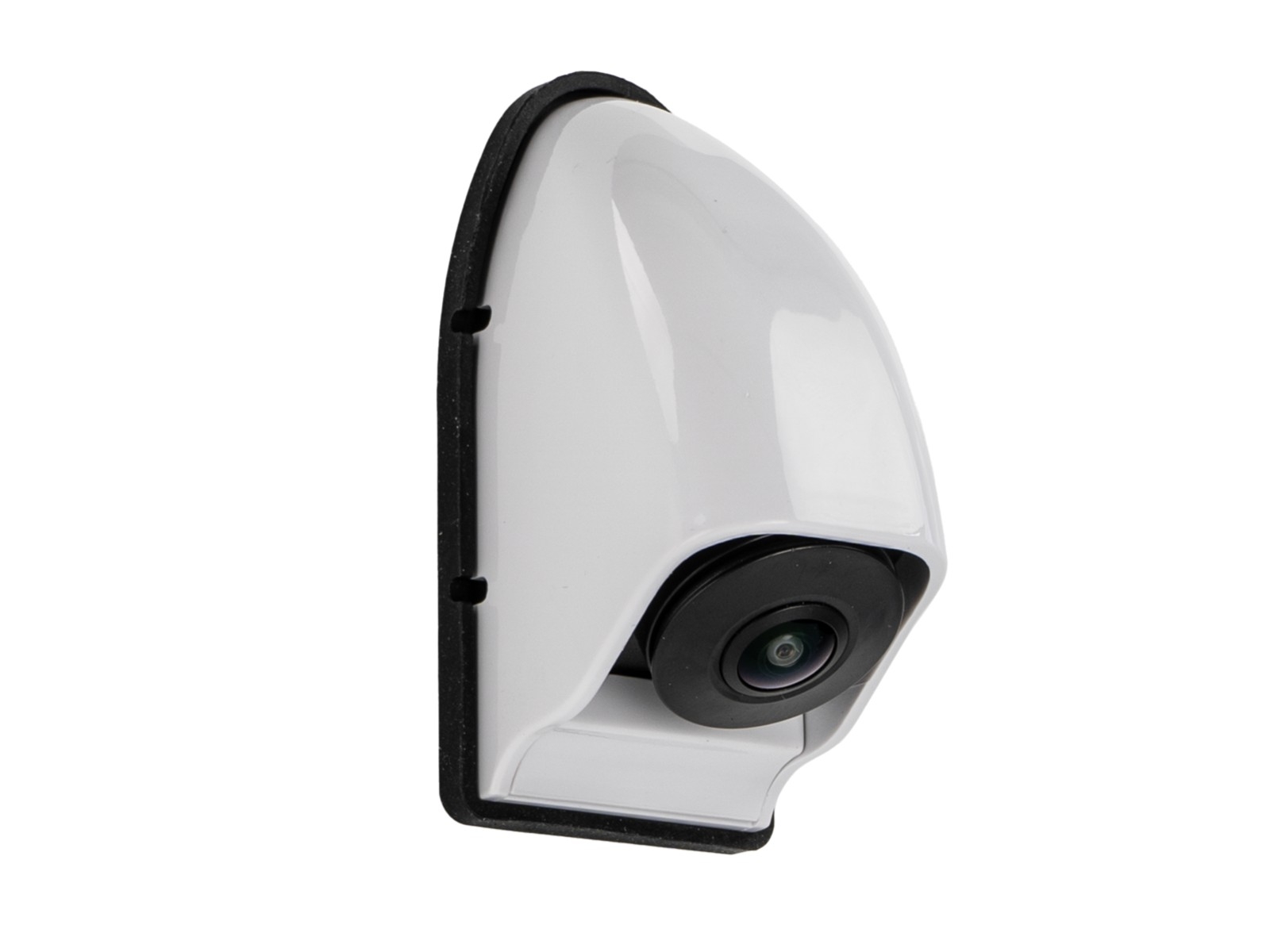

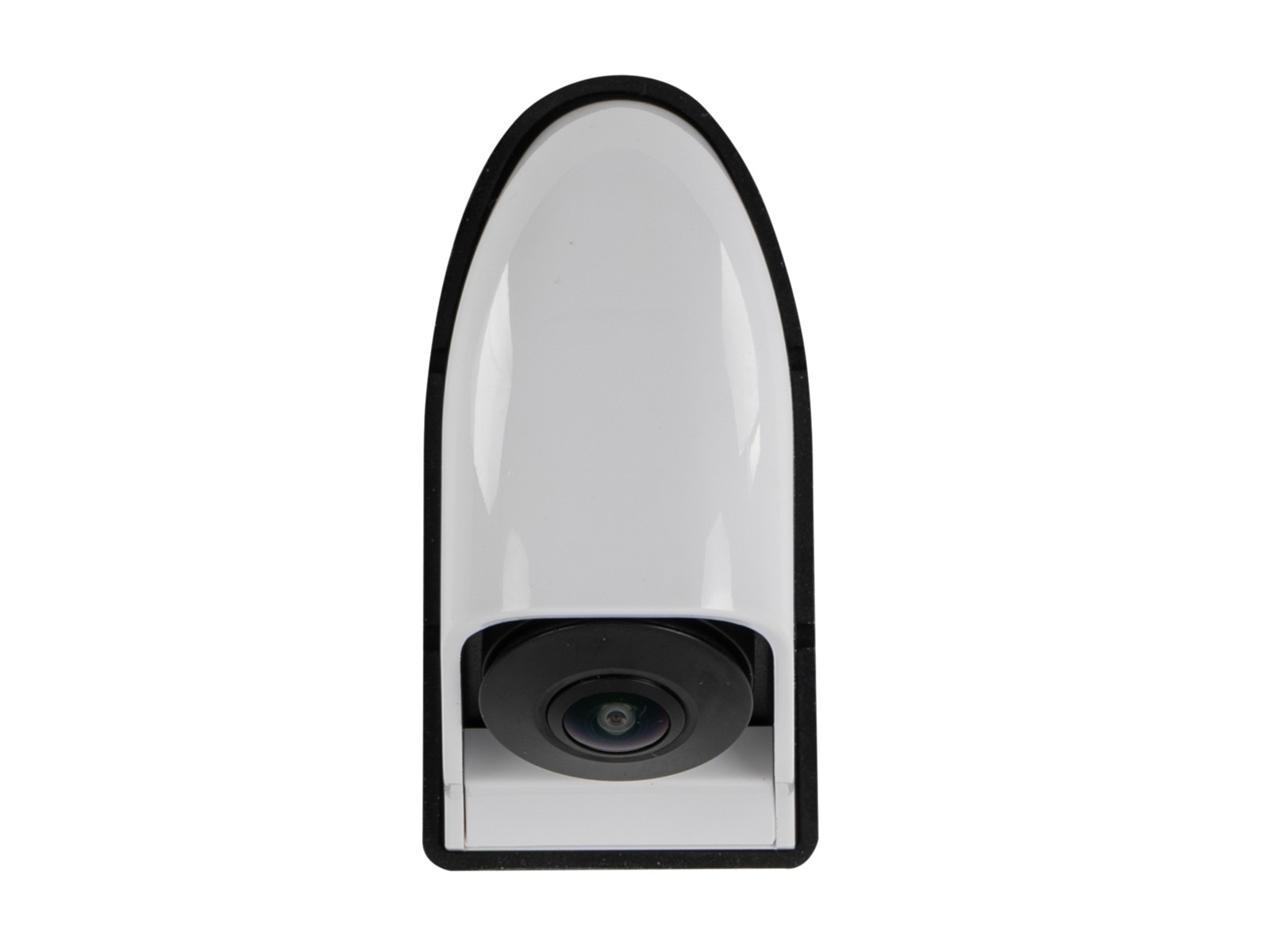

Rückfahrkamera Transporter/Wohnmobil Tropfenform Multiview

Rückfahrkamera Transporter/Wohnmobil Tropfenform Multiview

Rückfahrkamera universal

• Design: Transporter / Wohnmobil

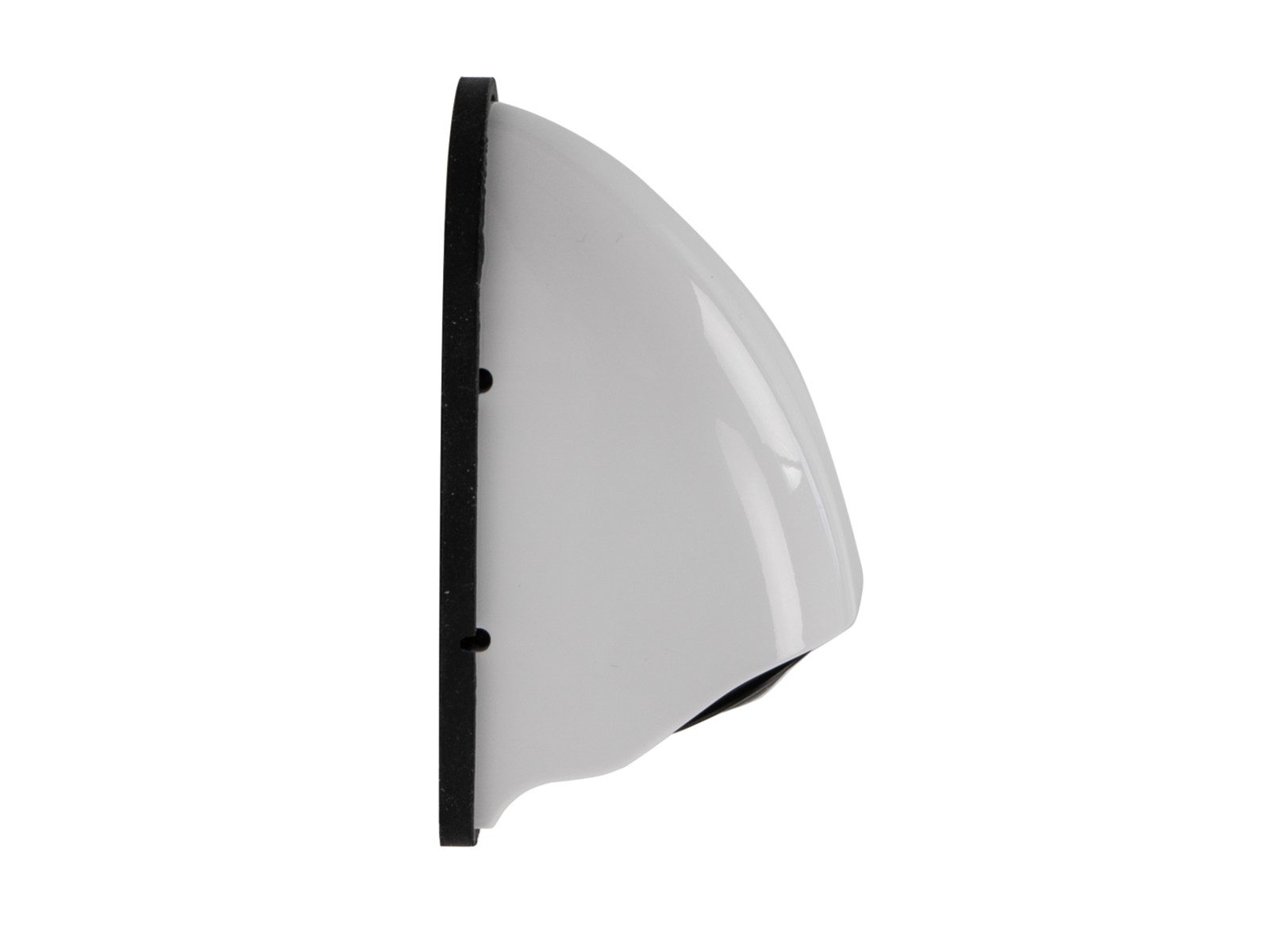

• Montageart: Anbau Tropfenform

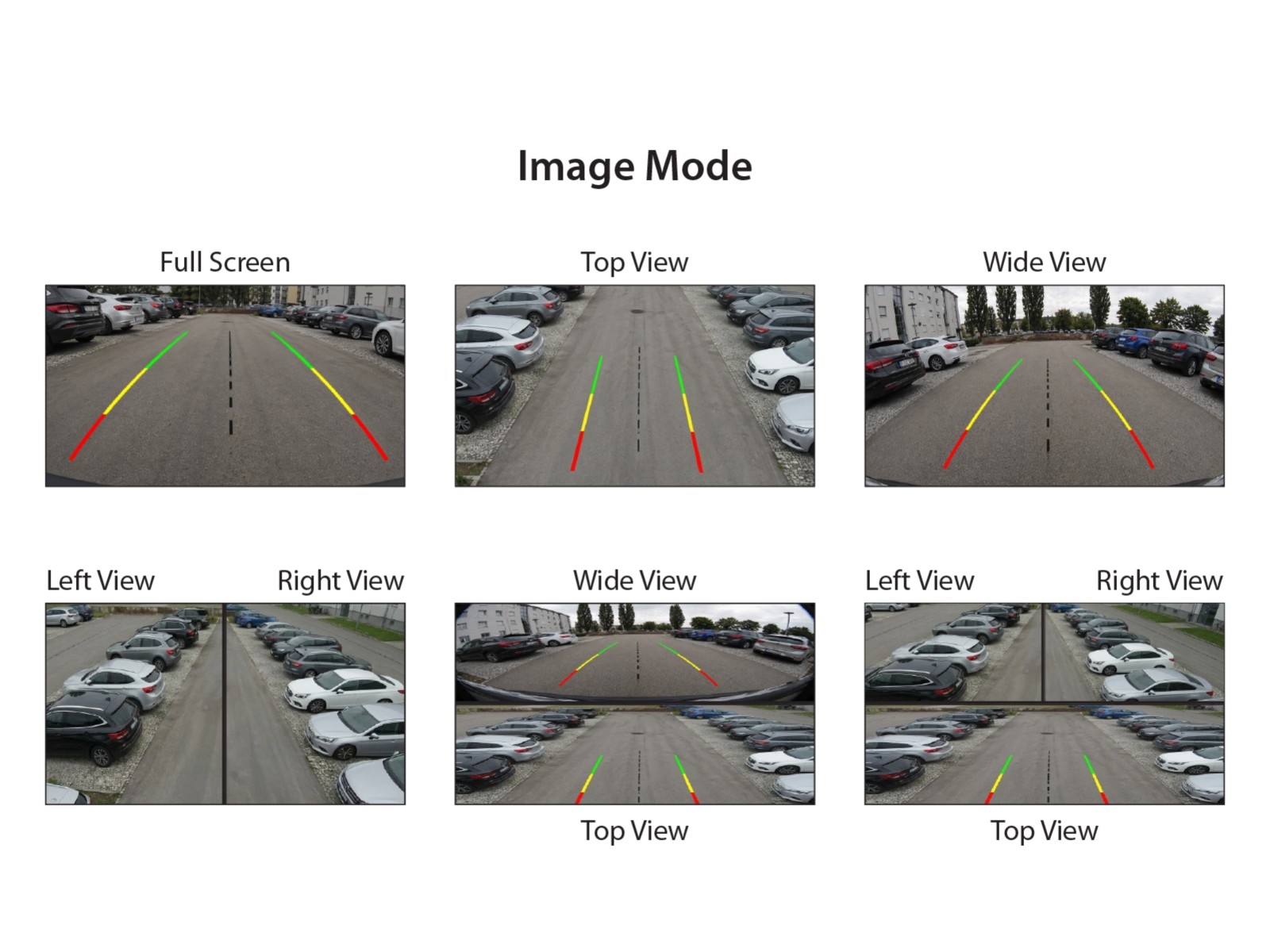

• Multimode-Einstellungen mit Taster / mit Glaslinse

Hinweis:

• acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V

Anschluss:

• rot: +12V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Produktmerkmale Kamera:

• Aufbau: Plastik Gehaüse / Metall
• Farbe: weiß
• Extras: Tropfenform / Multimode-Einstellungen mit Taster / Glaslinse
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 960 x 480
• Min.Lux: 0,1 Lux
• Linsenwinkel: diagonal 185°
• Blickwinkel: horizontal 185° vertikal 125° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V
• Stromaufnahme: 75mA max.
• Betriebstemperaturbereich: -40°C - 65°C
• Abmessungen: L / B / H / 84,2mm / 42mm / 46,9mm

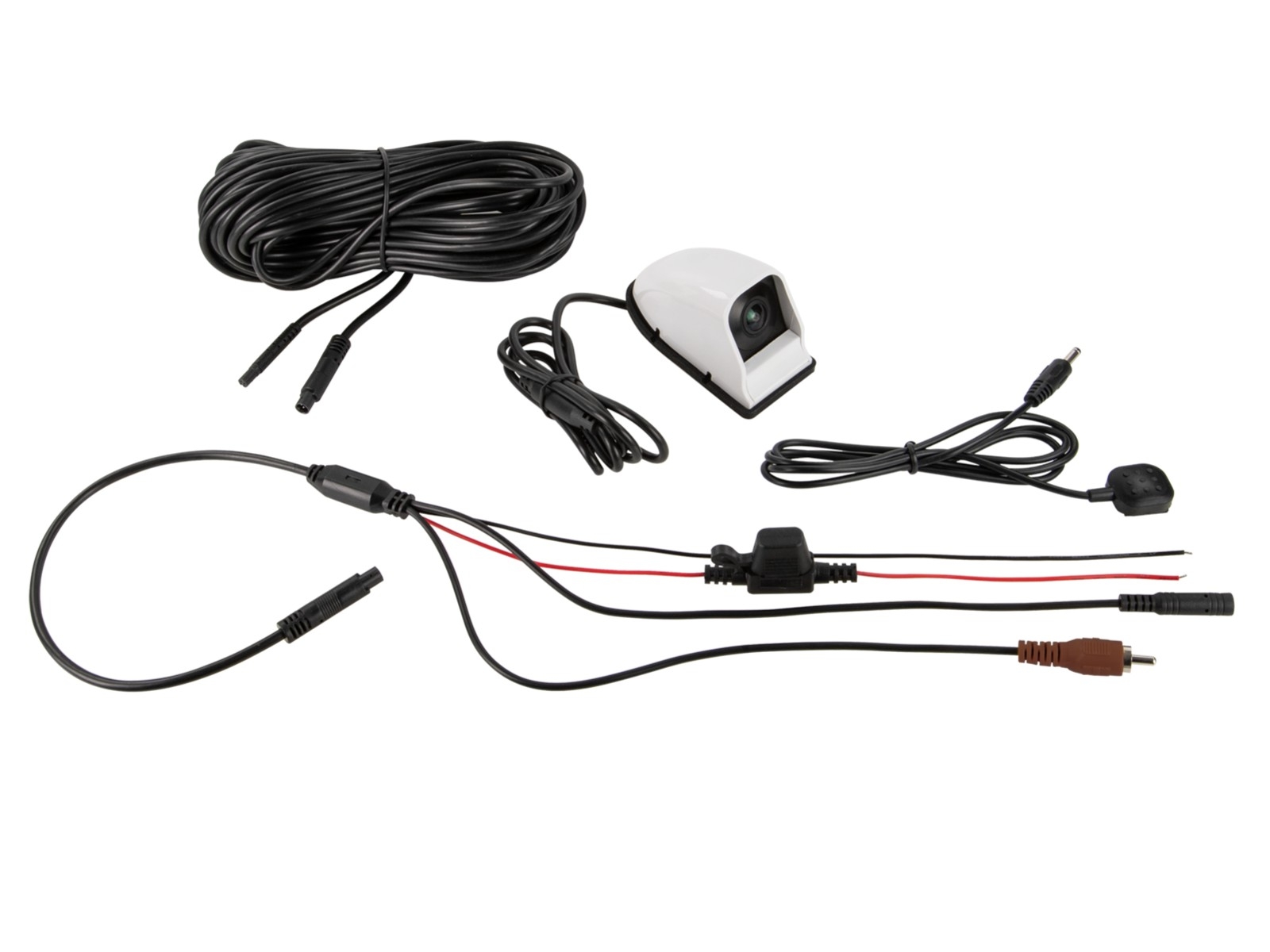

• Anschlusskabel an der Kamera 1m +/-:
• 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video
• Klinke: Multimode Taster

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
