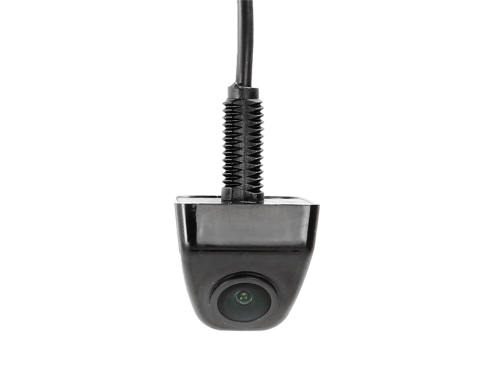

Rückfahrkamera universal Unterbau viereckig kleine Bauform

Universelle Rückfahrkamera für die Unterbau-Montage (viereckig, kleine Bauform)

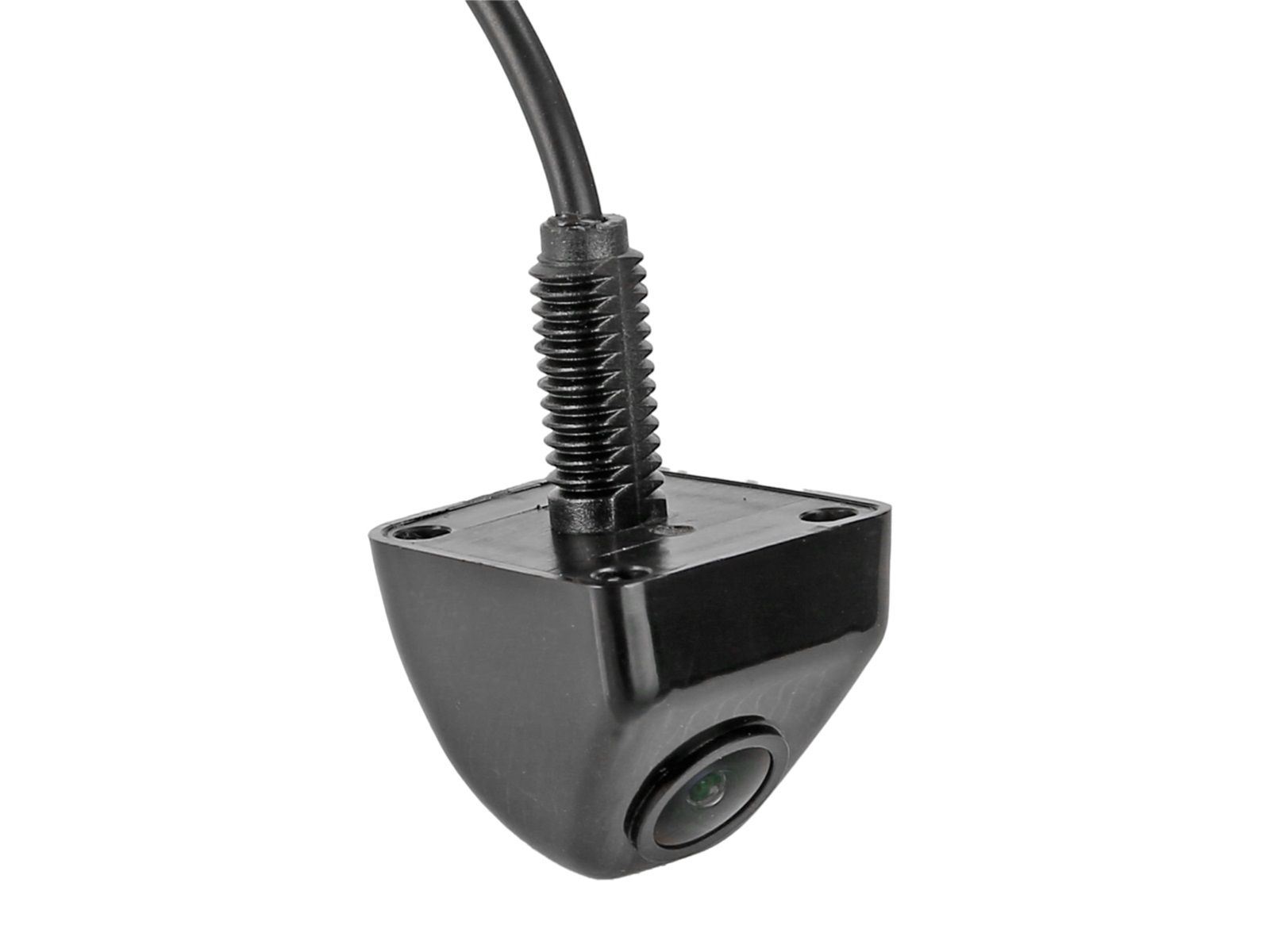

Diese universelle Rückfahrkamera im viereckigen und besonders kompakten Design eignet sich optimal für die unauffällige Unterbau-Montage. Ausgestattet mit einem hochauflösenden Sensor, zuschaltbaren Orientierungslinien und einer Spiegelungsfunktion lässt sie sich flexibel an verschiedensten Fahrzeugtypen einsetzen. Dank der hochwertigen Verarbeitung ist diese Kamera explizit für den dauerhaften Betrieb ausgelegt.

Hauptmerkmale & Wichtige Hinweise

• Kompakte Bauform: Die viereckige Konstruktion ermöglicht eine besonders unauffällige Installation als Unterbau-Kamera.

• Anpassbares Bild: Orientierungslinien sowie die Bildspiegelung können einfach über integrierte Kabel-Jumper nach Bedarf aktiviert oder deaktiviert werden.

• Wetterfest und robust: Mit der Schutzklasse IP68 ist das System absolut staub- und wasserdicht für den dauerhaften Außeneinsatz konzipiert.

• Dauerbetriebsfähig: Alle acv Kameras sind für den dauerhaften Betrieb geeignet.

• Vorab-Test: Bitte prüfen Sie vor der endgültigen Installation zwingend den Blickwinkel und die Kameraausrichtung am Verbauort mithilfe eines Testmonitors.

ACHTUNG Wichtiger Hinweis zur Spannung: Die interne Betriebsspannung der Kamera beträgt plus 3V. Die allgemeine System-Versorgungsspannung beträgt plus 12V oder plus 24V. Ein direkter Anschluss an plus 12V / plus 24V ohne den im Lieferumfang enthaltenen plus 3V Spannungswandler beschädigt die Kamera unwiderruflich!

Installation & Anschluss

Kabelbelegung:

• Rotes Kabel: plus 12V / plus 24V (geschaltet, laststabil und abgesichert)

• Schwarzes Kabel: Karosseriemasse (direkt / GND)

• Gelber Cinch-Stecker (m): Videosignal

Jumper-Konfiguration:

• Grüner Jumper: Orientierungslinien aktivieren oder deaktivieren

• Weißer Jumper: Spiegelungsfunktion aktivieren oder deaktivieren

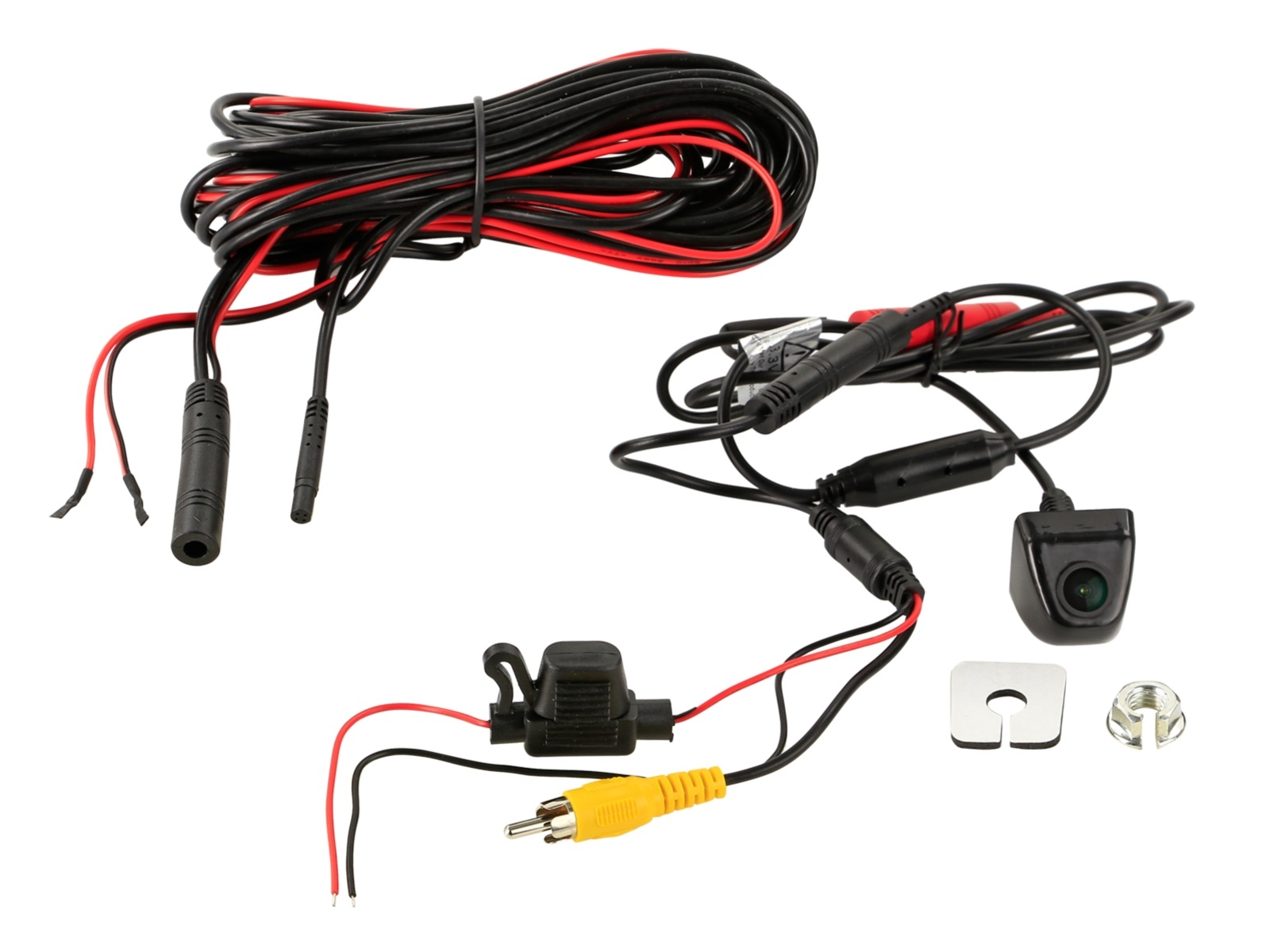

Kabel & Verkabelungsdetails:

• Anschlusskabel an der Kamera (ca. 1 Meter): Ausgestattet mit einem 4-Pin acv-Systemstecker (m, 5,2 mm Durchmesser).

• Spannungswandler (plus 3V): Ausgestattet mit einem 4-Pin acv-Systemstecker (f, 10 mm Durchmesser) auf der einen Seite und einem 4-Pin acv-Systemstecker (m, 5,2 mm Durchmesser) auf der anderen Seite.

• Verlängerung (ca. 6,5 Meter): Beinhaltet 4-Pin acv-Systemstecker (f, 10 mm Durchmesser auf m, 5,2 mm Durchmesser). Integriert sind eine ca. 3 Meter durchverkabelte rote Stromleitung für den Anschluss an die Kamera und das Rückfahrlicht zum Monitor sowie eine ca. 3 Meter durchverkabelte schwarze Masseleitung für den direkten Karosseriemasseanschluss an Kamera und Monitor.

• Anschlussadapterkabel (ca. 20 cm): Verfügt über einen 4-Pin acv-Systemstecker (f, 10 mm Durchmesser) und teilt sich auf in ein rotes Kabel (Versorgungsspannung), ein schwarzes Kabel (Masse/GND) sowie einen gelben Cinch-Stecker (m) für das Video.

Technische Daten

• Aufbau / Material: Kunststoff

• Farbe: schwarz

• Extras: Kleine Bauform

• Sensor Typ: 1/3 Zoll CMOS

• Bildsystem: NTSC Farbe

• Linse: 1,9 mm / F 2.0

• Minimale Lichtempfindlichkeit: 0,1 Lux

• Auflösung: 980 x 480 TV lines

• Linsenwinkel: diagonal 170 Grad

• Blickwinkel: horizontal 120 Grad, vertikal 85 Grad (plus 5 Grad)

• Staub- und Wasserschutz: Schutzklasse IP68

• Anschluss: 4 Pin acv-Systemstecker (m) 5,2 mm Durchmesser

• Betriebsspannung (Kamera intern): plus 3V Gleichspannung

• Versorgungsspannung: plus 12V / plus 24V Gleichspannung (nur mit Spannungswandler betreiben)

• Stromaufnahme: 60 mA

• Betriebstemperaturbereich: -20 bis plus 70 Grad Celsius

• Aufbewahrungstemperatur: -40 bis plus 80 Grad Celsius

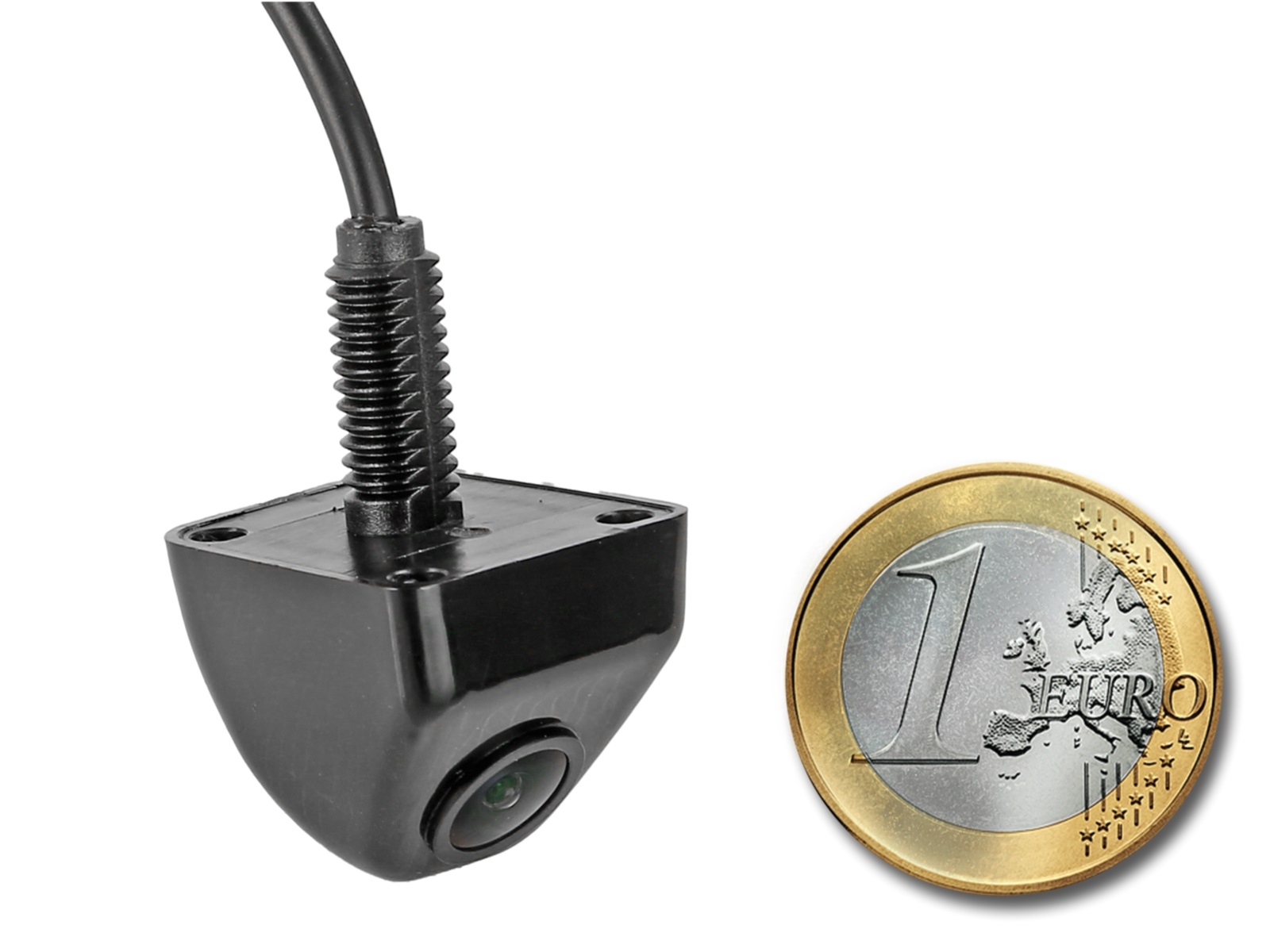

• Abmessungen (Länge x Breite x Höhe): 25,5 mm x 28 mm x 23,5 mm

Installations- und Optionales Zubehör

Installationszubehör:

• Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V / 1,5A max (Artikel: 40-AD-REMOTE)

• Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal (Artikel: 771000-6100)

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5 Meter (Artikel: 771000-6305)

• Kamerakabel Verlängerung für acv Kamera 10 Meter (Artikel: 771000-6310)

• Kamerakabel Verlängerung für acv Kamera 15 Meter (Artikel: 771000-6315)
