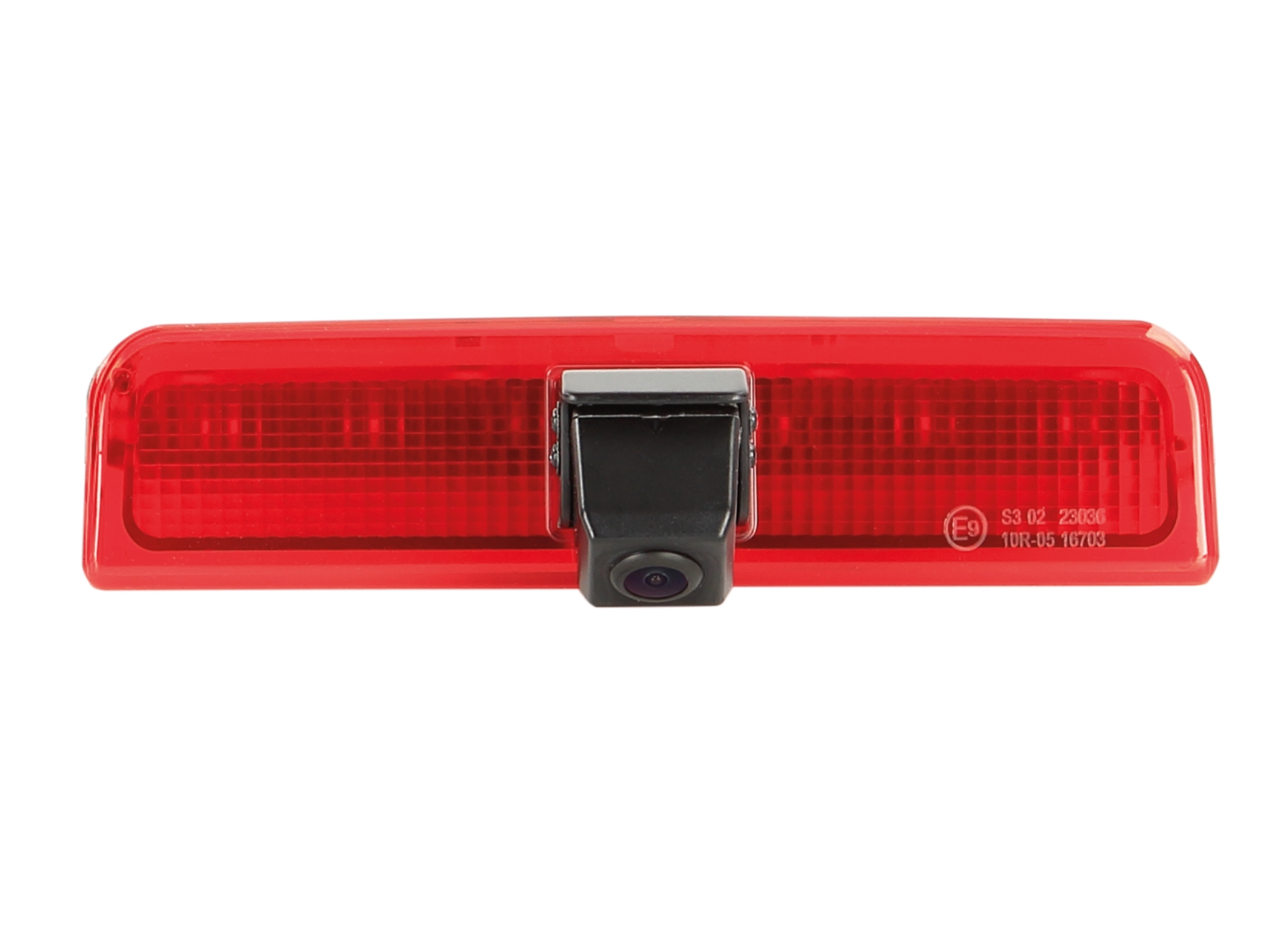

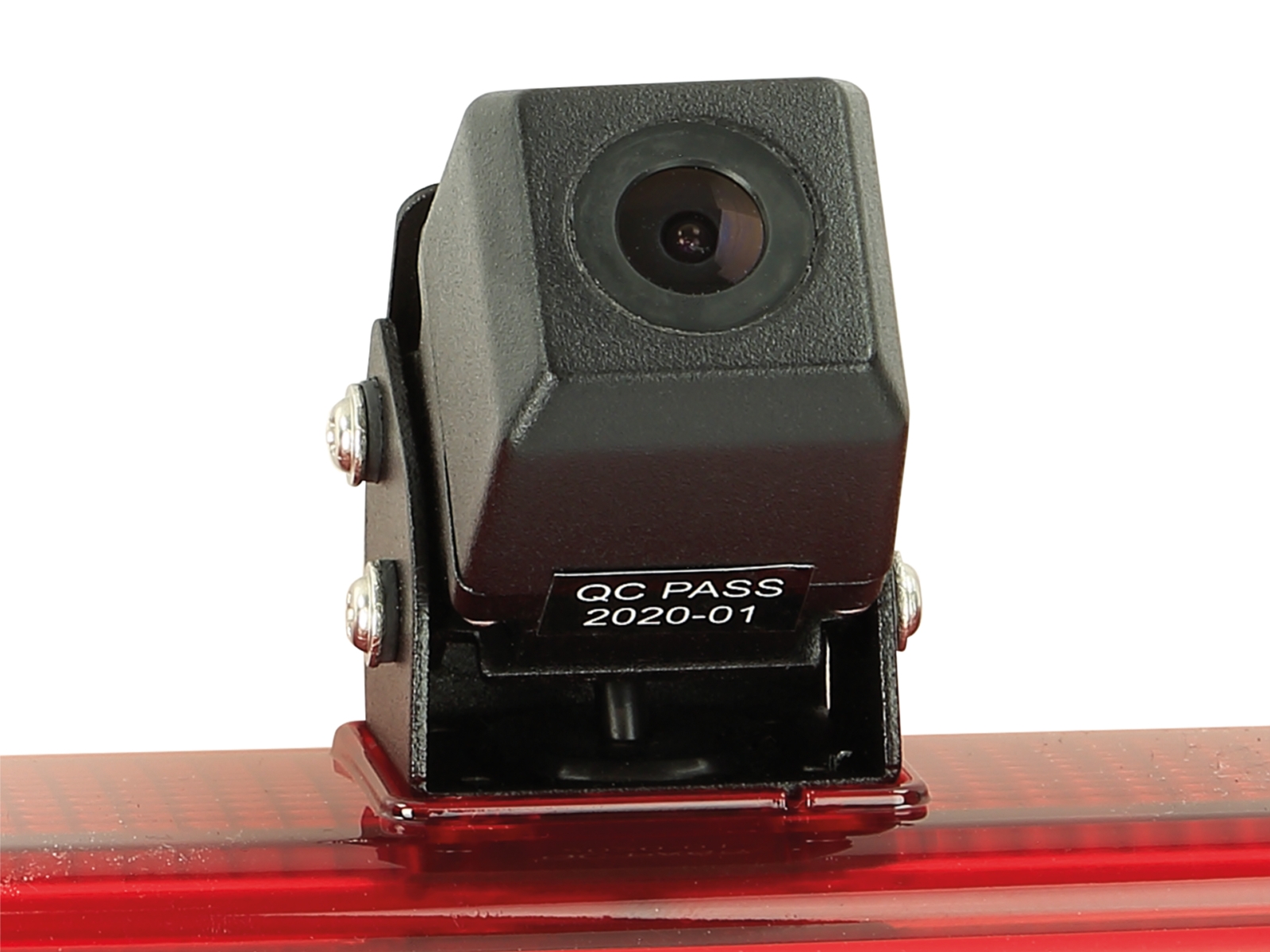

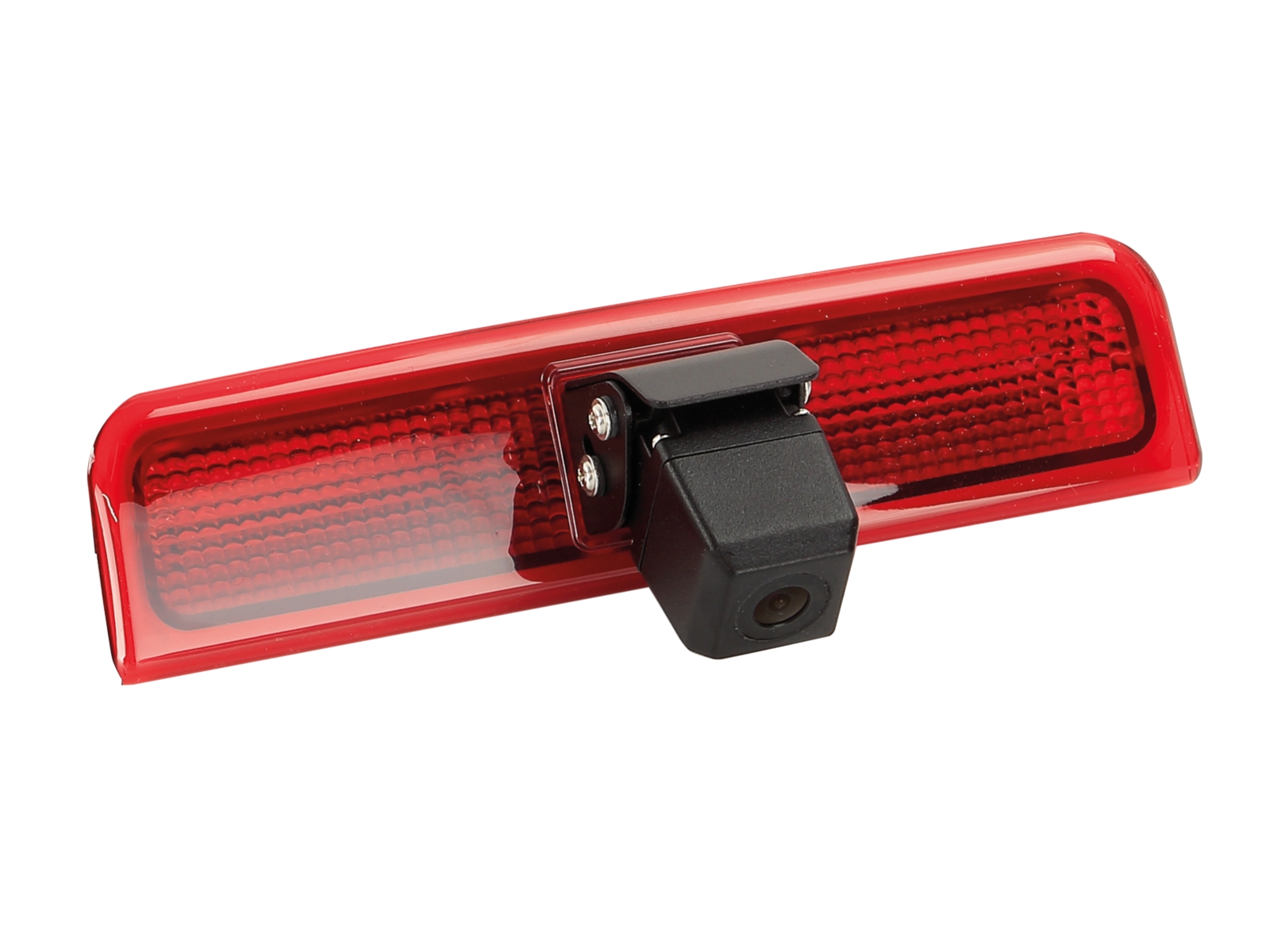

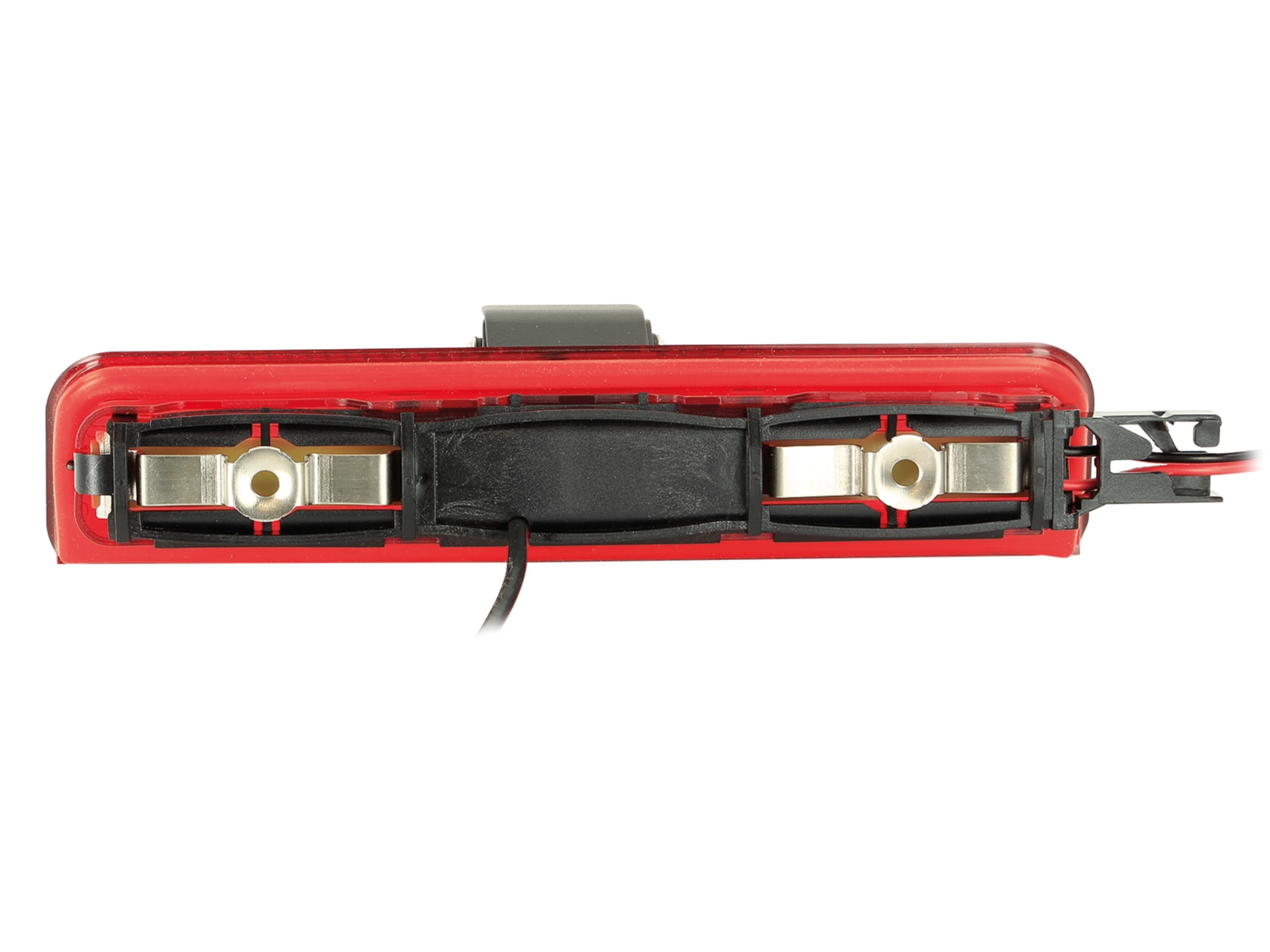

Rückfahrkamera in der 3. Bremsleuchte für VW Caddy III (2K)

Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am VW Caddy III (2K) der Baujahre 10/2003 bis 04/2015. Sie ist für Fahrzeuge mit Heckklappe und mit Hecktüren vorgesehen. Die Abmessungen entsprechen der OEM-3.-Bremsleuchte. Orientierungslinien und ein verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.

Bild und Sichtfeld

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) hat einen diagonalen Linsenwinkel von 160° + 5° und erfasst horizontal 115° sowie vertikal 75° + 5°. Der Blickwinkel ist verstellbar.

Orientierungslinien per Jumper

Die Orientierungslinien werden über den grünen Jumper am Kamerakabel aktiviert oder deaktiviert.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Vor der Installation

Blickwinkel und Kameraausrichtung sollten vor dem Einbau am Verbauort mit einem Testmonitor geprüft werden.

Fahrzeugkompatibilität

Geeignet für Fahrzeuge mit Heckklappe und mit Hecktüren.

Technische Daten

• Montage: Austausch der OEM-3.-Bremsleuchte
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien (über Jumper), verstellbarer Blickwinkel
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Linsenwinkel: 160° + 5° diagonal
• Blickwinkel: horizontal 115°, vertikal 75° + 5°
• Schutzart: IP68
• Anschluss: 4-Pin-acv-Systemstecker, Ø 5,2 mm
• Versorgungsspannung: +12 V Gleichspannung
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: entsprechend OEM-3.-Bremsleuchte

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Karosseriemasse direkt / GND
• Cinch (m) gelb: Video
• Jumper grün: Orientierungslinien aktivieren / deaktivieren

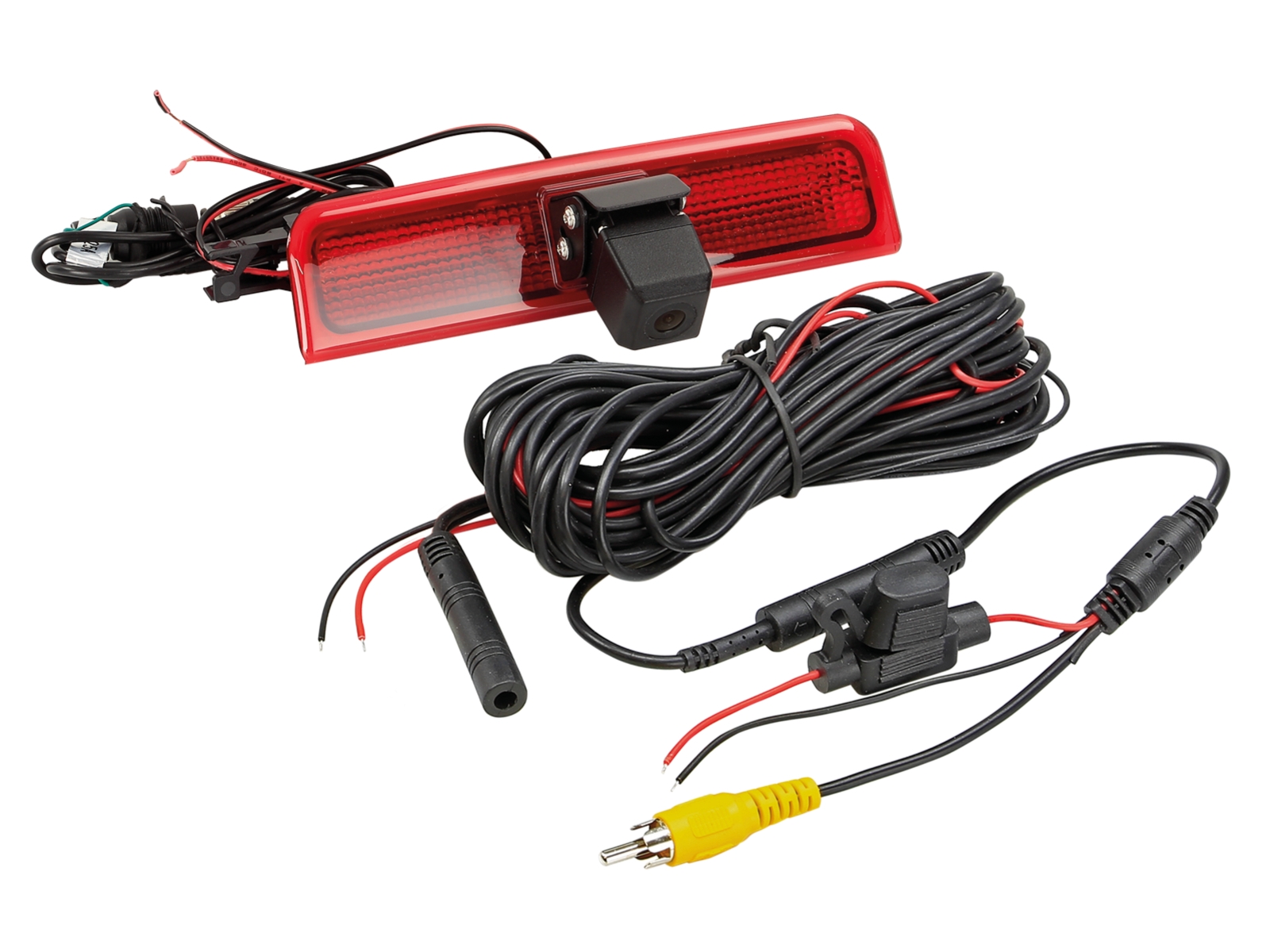

Kabel

• Anschlusskabel an der Kamera, ca. 1 m: 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, 1 Jumper
• Verlängerung, ca. 6,5 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
• Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
