Rückfahrkamera in der 3. Bremsleuchte für Ford Transit Custom (FAC/FAD) mit Hecktüren

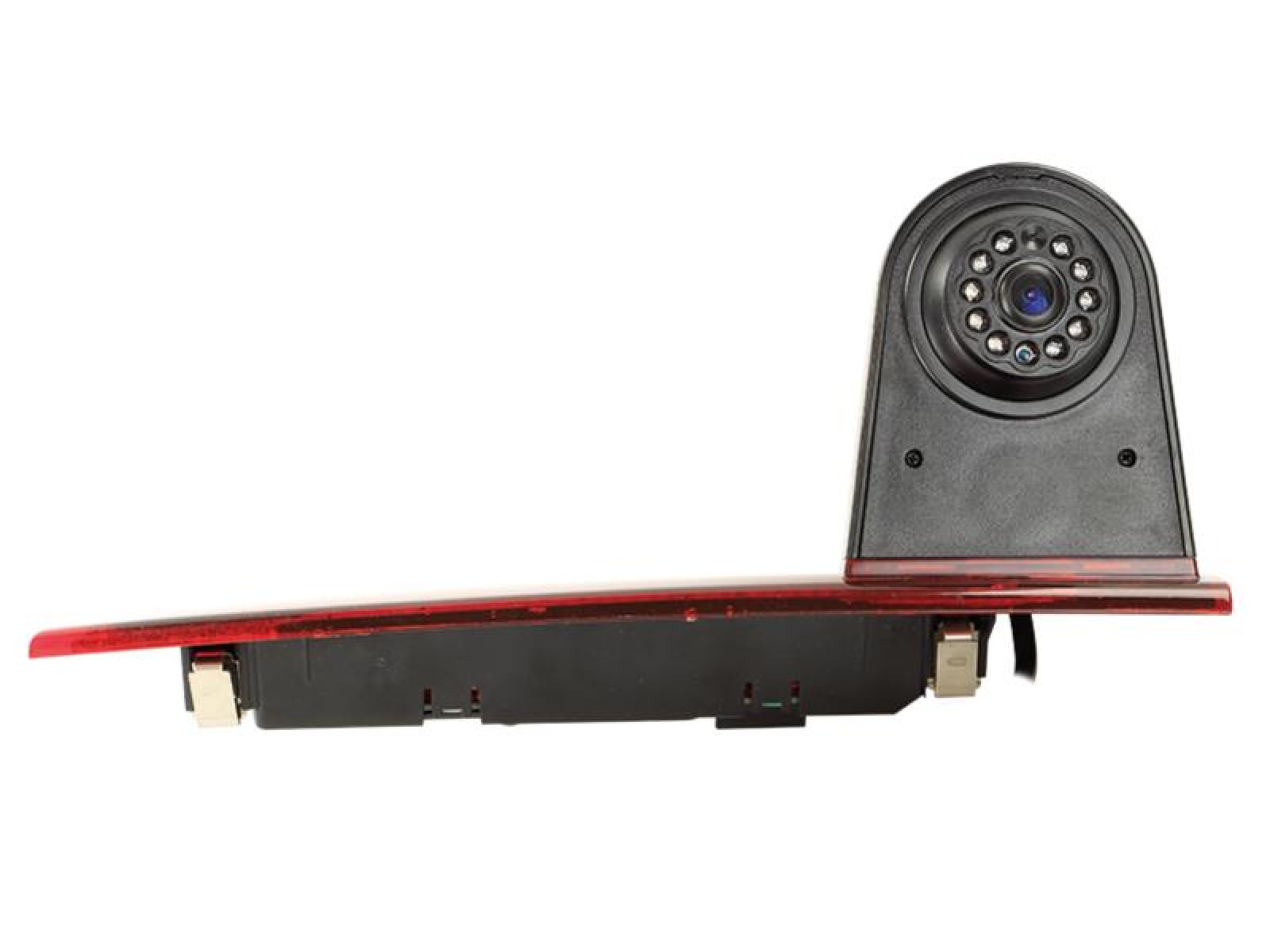

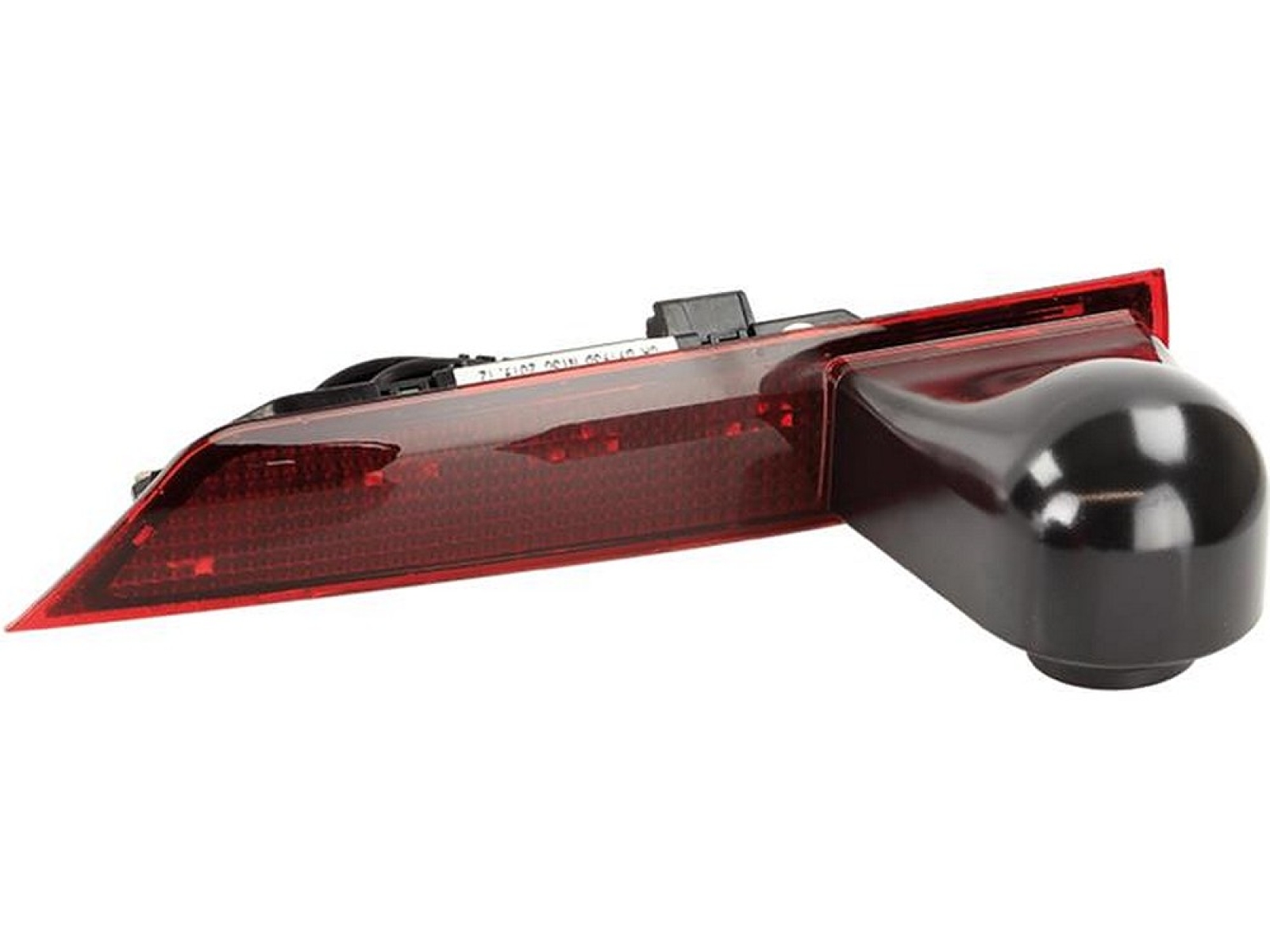

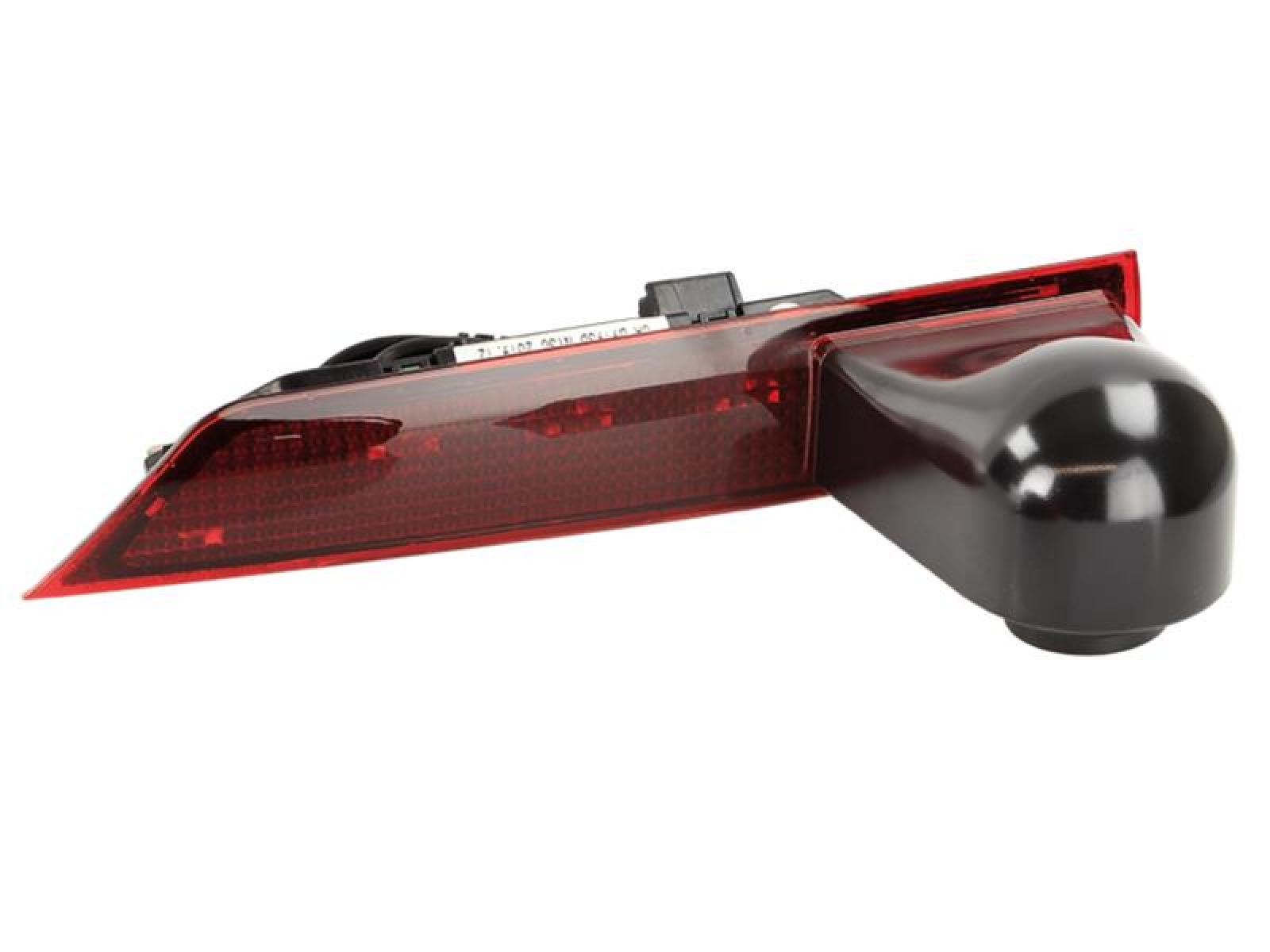

Diese Rückfahrkamera von acv ersetzt die OEM-3.-Bremsleuchte am Ford Transit Custom (FAC/FAD) mit Hecktüren. Sie ist für Fahrzeuge mit Euro-6-Abgasnorm vorgesehen. Die Abmessungen entsprechen der OEM-Bremsleuchte. Orientierungslinien, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. Alle acv-Kameras sind für den Anschluss an +12 V im Dauerbetrieb geeignet.

Bild und Sichtfeld

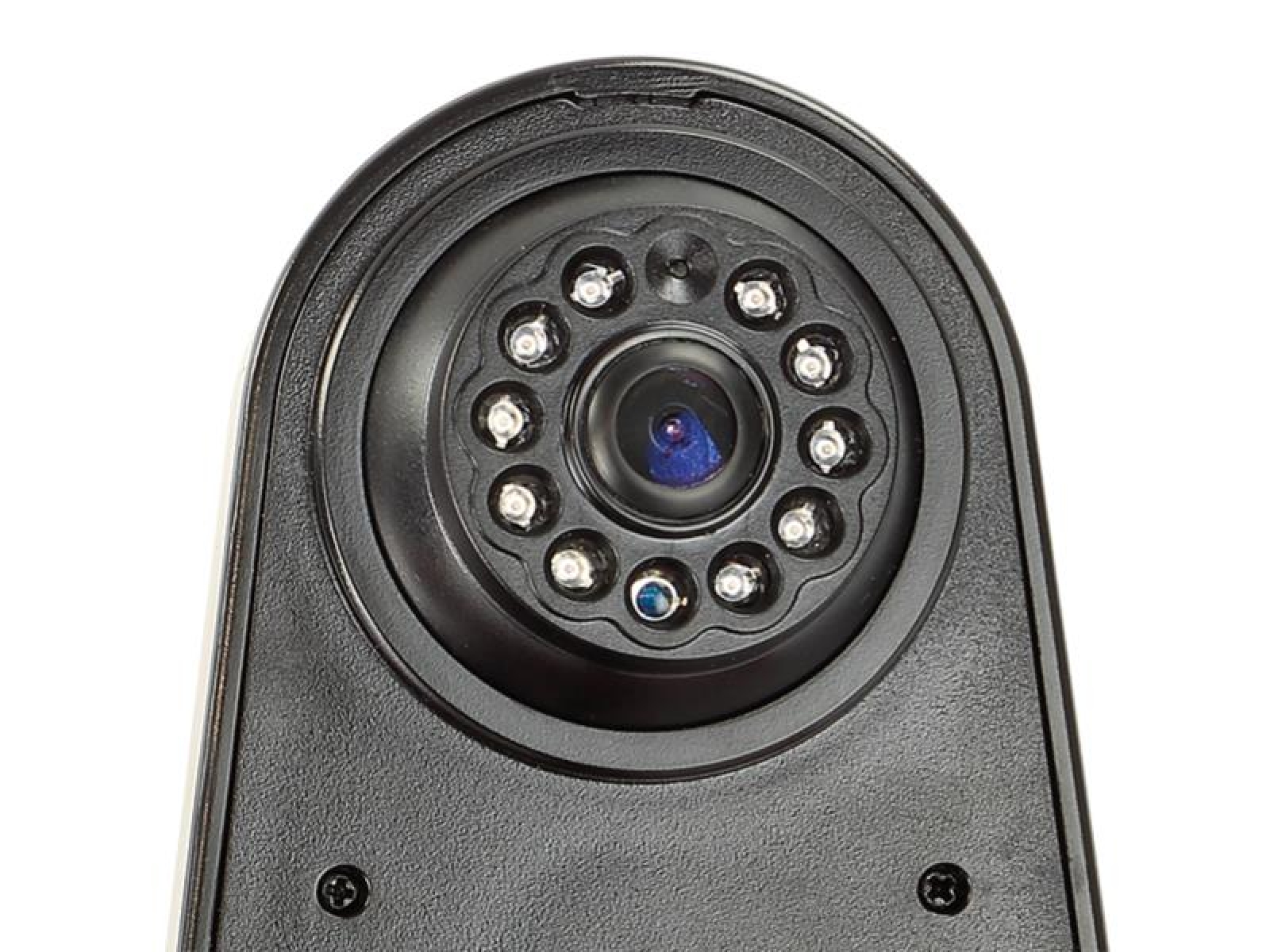

Ein 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln liefert ein NTSC-Farbbild mit 600 TV-Linien. Die Linse (1,9 mm, F 2.0) erreicht einen Blickwinkel von 160° + 5°, horizontal 115° und vertikal 75° + 5°. Der Blickwinkel lässt sich um 20° verstellen. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.

Orientierungslinien per Jumper

Die Orientierungslinien lassen sich über den Jumper im Kabelsatz aktivieren oder deaktivieren.

Kabelsatz mit Sicherung

Die 6,5-m-Verlängerung enthält eine 3 m lange Stromleitung zum Anschluss am Rückfahrlicht und ist bis zum Anschlusskabel am Endgerät durchverkabelt. Das 0,2-m-Stromanschlusskabel ist mit einer Sicherung und einem Videoanschlusskabel (RCA) ausgestattet.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP67 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Fahrzeugkompatibilität

Nur für Fahrzeuge mit Hecktüren und Euro-6-Abgasnorm.

Technische Daten

• Montage: Austausch der OEM-3.-Bremsleuchte
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion, Blickwinkel verstellbar 20°
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Blickwinkel: 160° + 5°
• Blickwinkel: horizontal 115°, vertikal 75° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP67
• Anschluss: 4-Pin-Mini-Stecker, 5,2 mm
• Versorgungsspannung: 12 V + 10 %
• Stromaufnahme: 150 mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: siehe OEM-Bremsleuchte

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert
• Schwarz: Masse / GND, Karosserie direkt

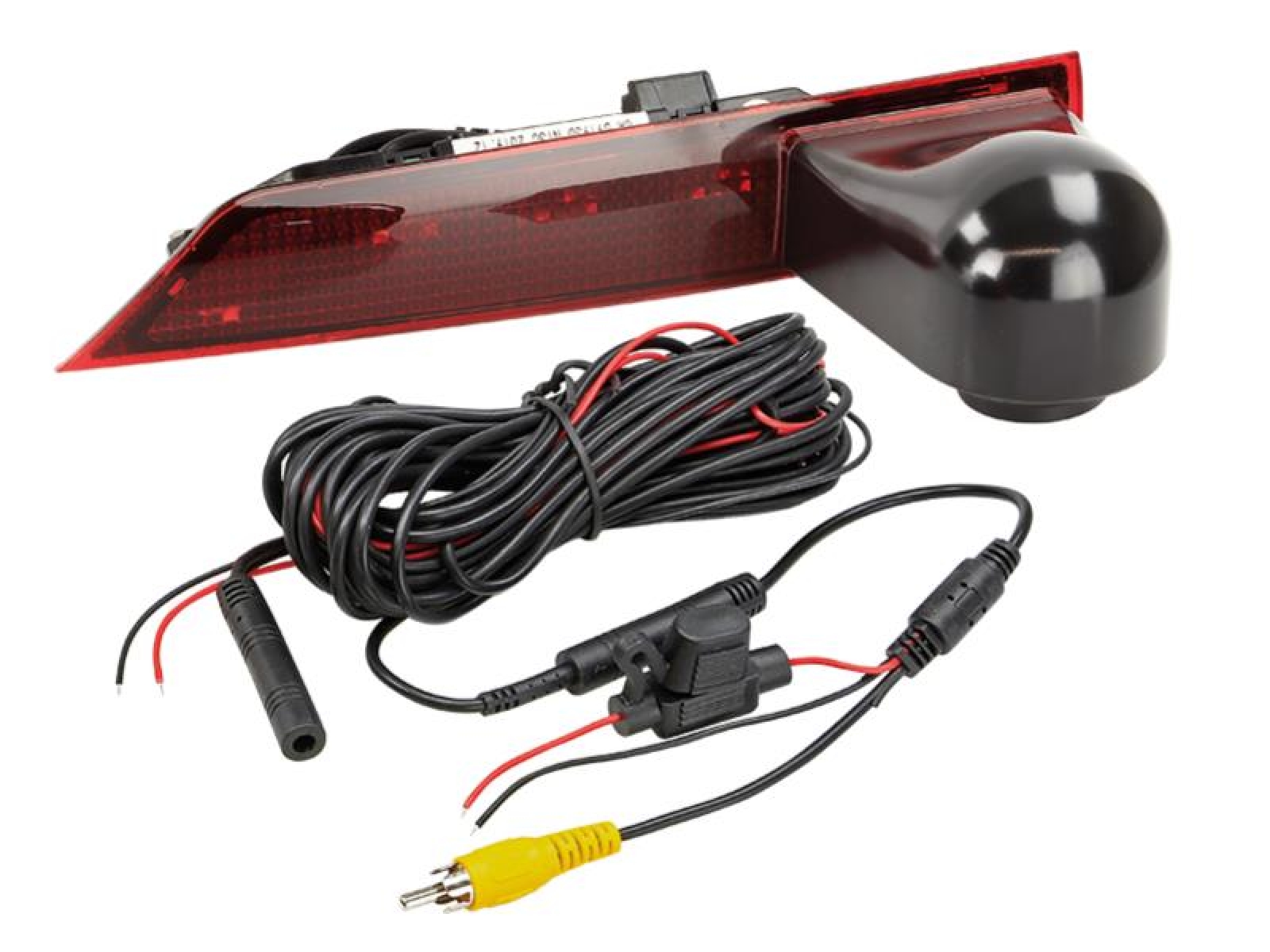

Kabel

• Anschlusskabel an der Kamera: 1 m, 4-Pin-Mini-Stecker 5,2 mm
• Kabelsatz: 1 m Kabel mit 4-Pin-Mini-Stecker inkl. 1 Jumper
• Kabelsatz: 6,5 m Verlängerung inkl. 3 m Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät; 4-Pin-Mini-Buchse 10 mm und Stecker 5,2 mm
• Kabelsatz: 0,2 m Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)

Optionales Zubehör

• Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
• Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
• Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
