Sitzheizung, 2x 650x320mm, Schalter 2-stufig

Sitzheizung, 2x 650x320mm, Schalter 2-stufig

Zuverlässig hochbelastbare Carbon Sitzheizung Typ HEAT202-XXL für einen Fahrzeugsitz mit 2-stufiger Temperatureinstellung mit einem rastenden Schalter. Geeignet für die Installation unter Lederpolsterungen.

Features

• Set für einen Autositz
• Sehr schnelles und homogenes Aufheizen
• Zwei Heizelemente anpassbar an die Sitzgeometrie
• Geeignet für Ledersitzbezüge und schwer emflammbaren Texitbezügen
• Zwei Heizstufen schaltbar (15/50 Watt)
• Integrierter 70°C Überhitzungsschutz
• Set ist für den Einbau zwischen der Sitzpolsterung und dem Sitzbezug entwickelt
• Für Fahrzeuge mit 12 Volt Stromversorgung
• Komplett-Set für einen Sitz inklusive Schalter und Verdrahtung

Technische Daten:

• Durchmesser Schalter: 23mm
• Einbauloch Schalter: 20mm
• Einbautiefe Schalter: 35mm

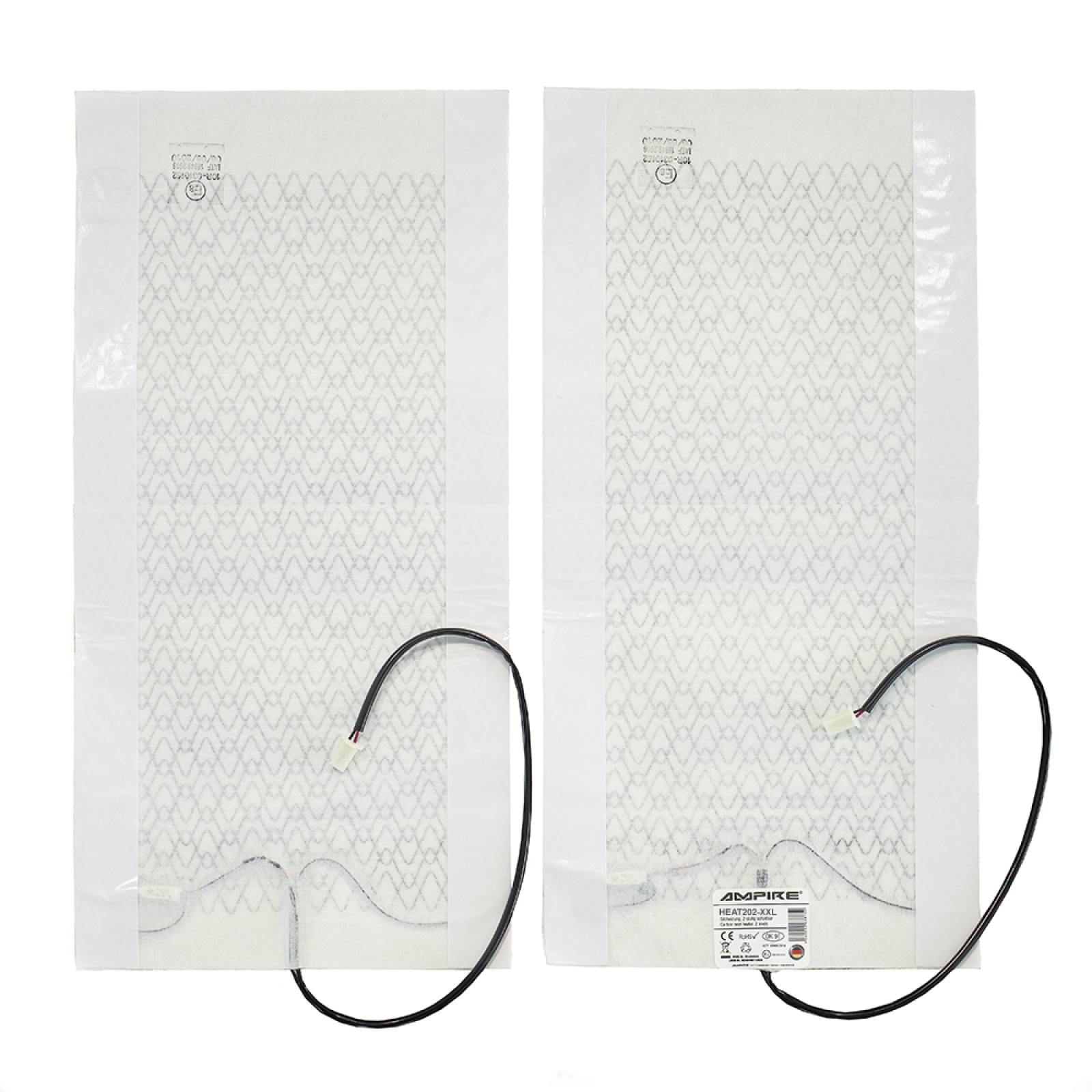

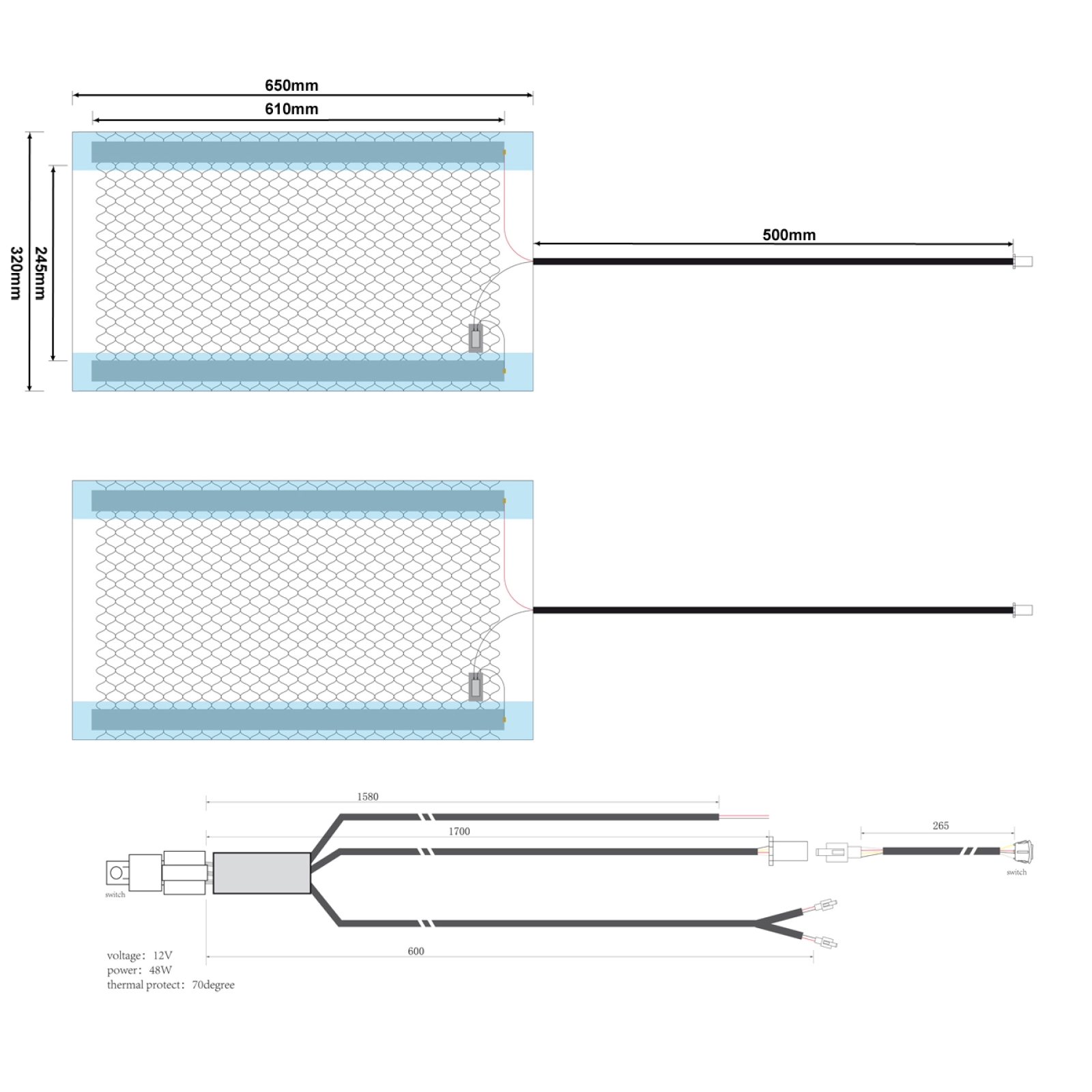

• Abmessung der Heizmatten: 650 x 320mm
• Abmessung der Heizflächen: 610 x 245mm
• Dicke der Heizmatten: 1.1mm
• Anzahl der Heizmatten: 2 Stück (Sitzfläche/Rückenlehne)
• Nennleistung 15/50 Watt
• Nennspannung 12 Volt
• Nennstrom 3,7 Ampère
• maximale Stromaufnahme 4,5 Ampère (14.4 VDC)
• Empfohlene Sicherung 5 Ampère

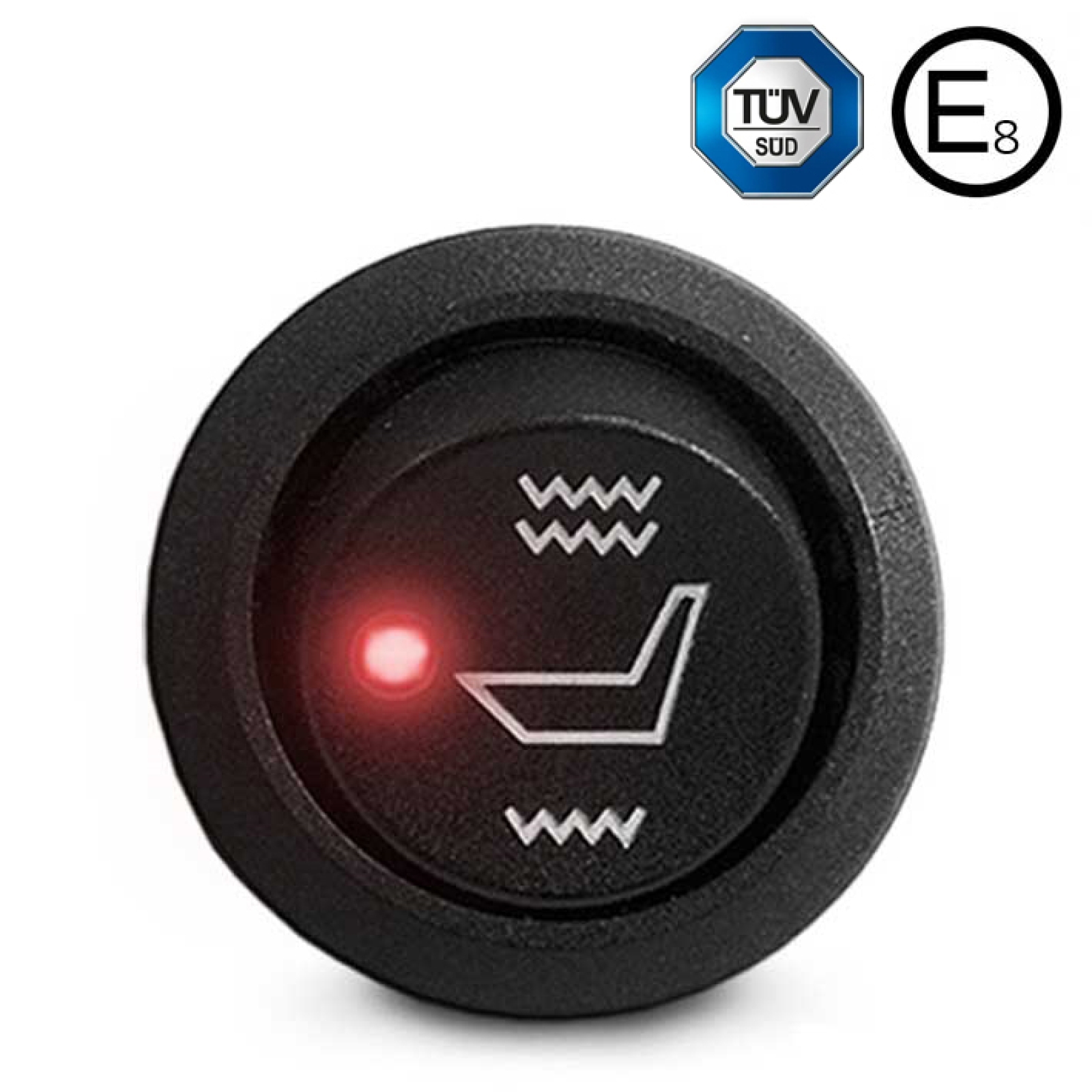

• Schalter mit zweifarbiger Kontrollleuchte
• 30% Leistung = grüne LED
• 100% Leistung = rote LED
• Kabellänge 340cm

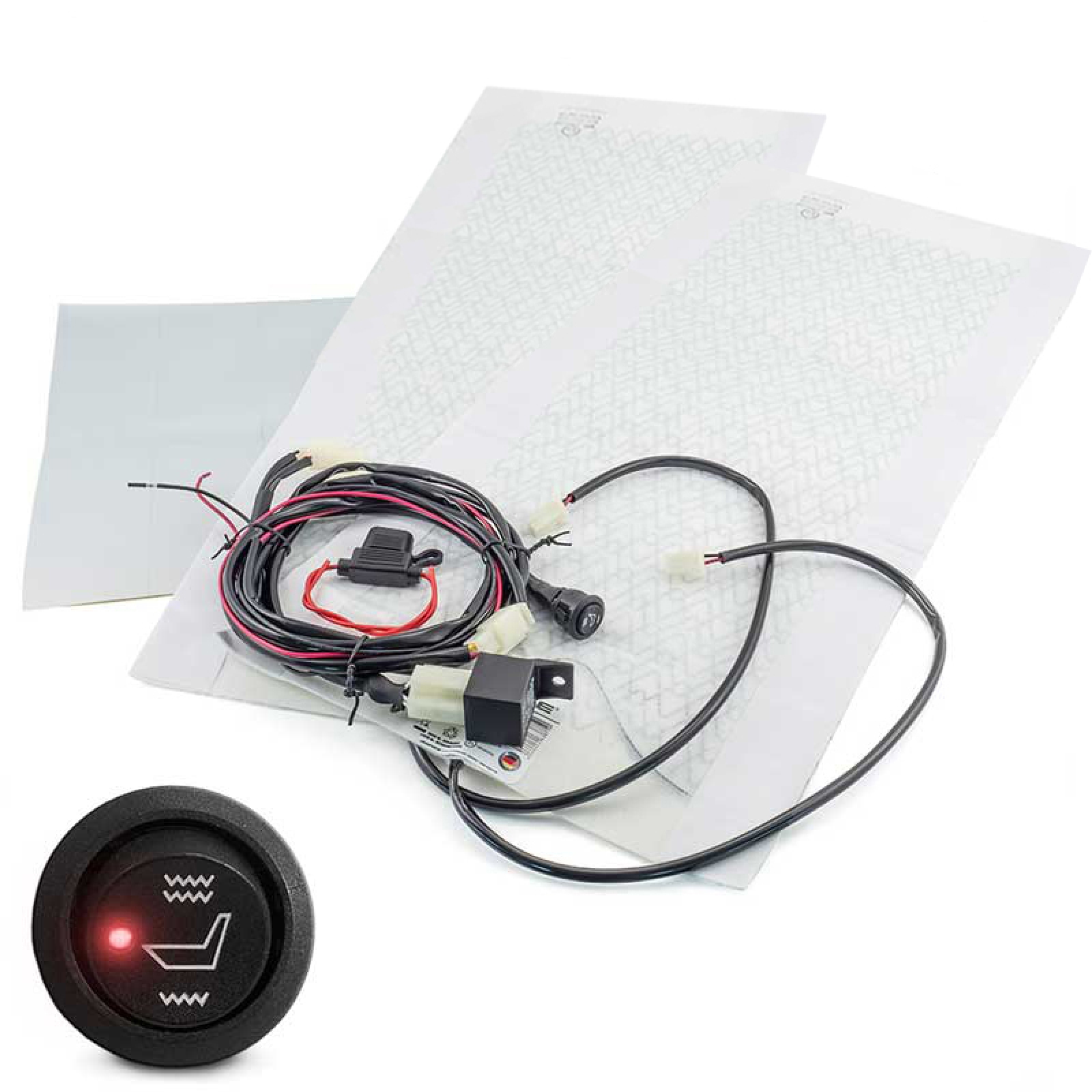

Lieferumfang:

• Universelles Heizelement (2x)

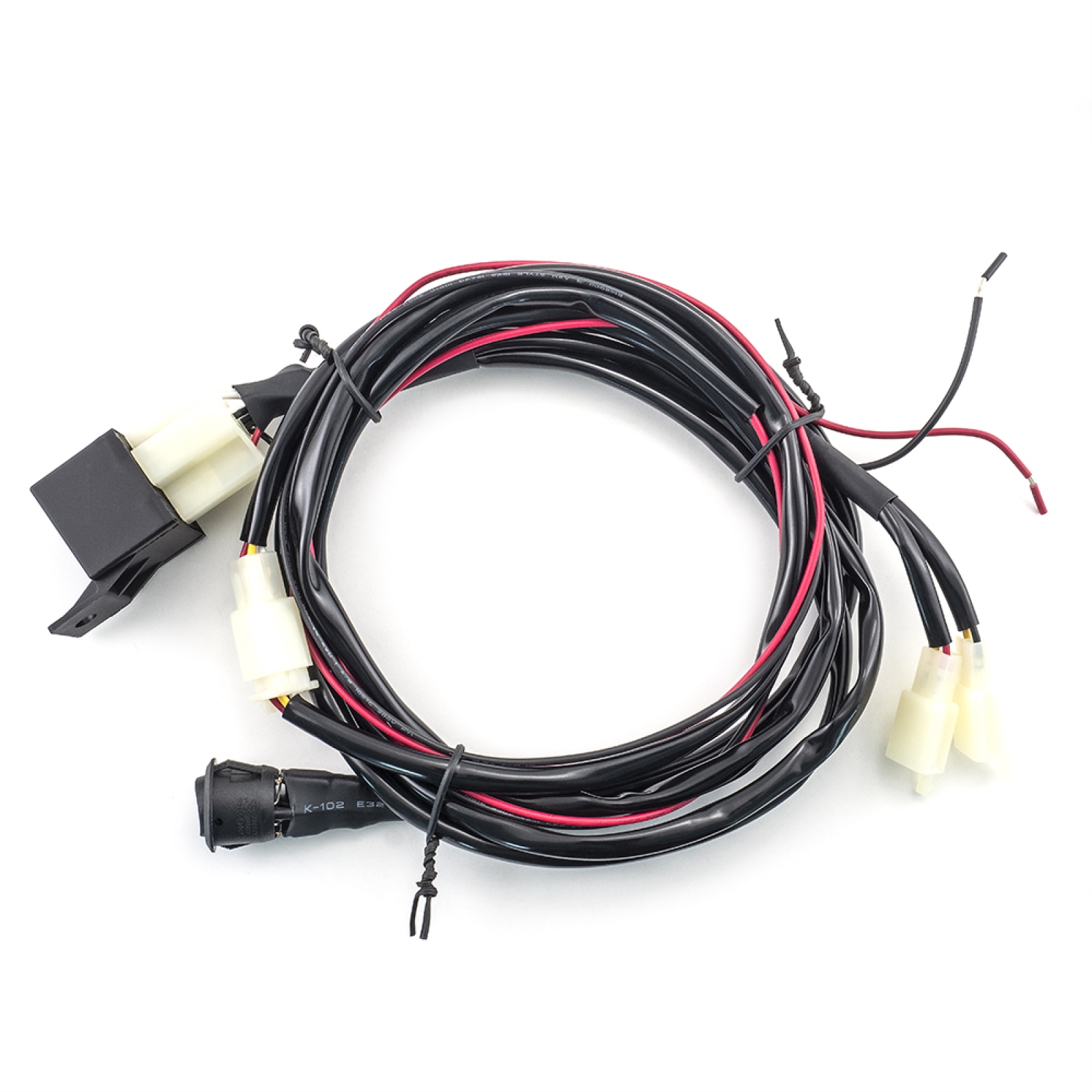

• Kabelbaum mit Relais
• Schalter (1/Off/2) mit LED

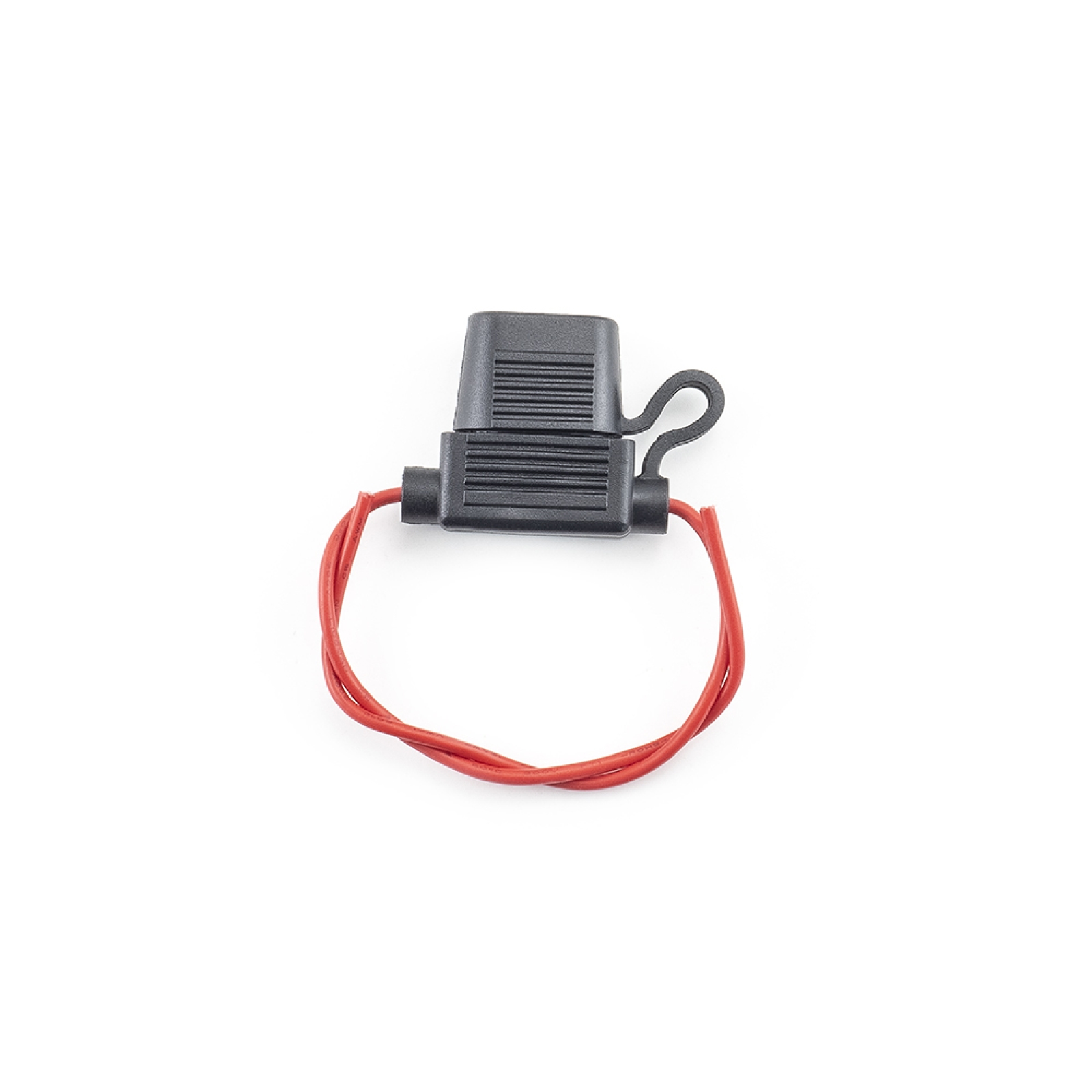

• Sicherungshalter mit Sicherung
• 4 doppelseitige Klebestreifen für die Montage
• Einbauanleitung und Kleinteile

Zullassungen:

• CE - E8N 09 04 69744 001
• IATF 16949:2016
• E-Zulassung E8*10R05/00*11234*00
• EMV-Richtlinie EN 50498:2010
• TÜV Rheinland Prüfbericht: CN26USRF 001

Relevante europäische Direktiven:

• 2011/65/EU
• 2014/30/EU
• 2014/35/EU

Relevante Standards:

• EN 50498:2010
• EN 50581:2012
• EN 62368-1:2014

Kabelbelegung

• Schwarz: Masse (Karosserie)
• Rot: Zündung (Kl. 15)

Wichtige Sicherheits- Und Einbauhinweise

• Bitte lesen Sie diese Hinweise vor dem Kauf und vor dem Einbau sorgfältig durch. Eine Nichtbeachtung kann zu schweren Verletzungen (Brandgefahr, Stromschlag) sowie zu Material- und Sachschäden führen.

Montage & Installation (Nur für Fachpersonal)

• Die Installation der Sitzheizung darf ausschließlich durch eine Fachwerkstatt durchgeführt werden.

Voraussetzungen prüfen:

Ein Einbau ist nicht möglich bei:

• Sitzen mit fest verklebten Bezügen.
• Sitzen mit Längsgräben.
• Sitzmittelbahnen unter 320 mm Breite.

Fahrzeugsysteme beachten:

•  Hinweise des Herstellers zu Sitzbelegungserkennungen, Gurtstraffern und Seitenairbags zwingend beachten.
•  Airbag-Nähte dürfen niemals verändert werden!

Elektrik beachten:

• Vor Arbeiten an der Elektrik immer den Minuspol der Batterie abklemmen (Kurzschlussgefahr!).
• Verwenden Sie keine Lüsterklemmen oder "Stromdiebe".
• Nutzen Sie Kabelschuhe oder Verlötungen mit ordnungsgemäßer Isolierung.
• Prüfen Sie, ob das Bordnetz für die zusätzliche Strombelastung ausgelegt ist.

Bearbeitung der Matten:

• Heizelemente niemals in der Breite kürzen.
• Längsschnitte sind untersagt.
• Halten Sie beim Ausschneiden von Quergräben mindestens 40 mm Abstand zum Seitenrand (Elektroden!).
• Vermeiden Sie Kontakt der Carbonfasern zu leitfähigen Teilen (Polsterklammern, Rahmen).

Sicherheitshinweise für den Einbau (Monteur):

• Matten müssen vollständig glatt und faltenfrei verklebt werden (z. B. mit Sprühkleber), um Brandgefahr durch Hotspots zu vermeiden.
• Mechanischer Schutz: Kabel so verlegen, dass sie nicht gequetscht, geknickt oder durch die Sitzschienen beschädigt werden.
• Einmalige Montage: Ein bereits eingebautes Heizelement darf nicht wieder gelöst und erneut verwendet werden.

Sicherheitshinweise für den Betrieb (Endnutzer):

Um Verletzungen und Schäden während der Nutzung zu vermeiden, beachten Sie bitte folgende Punkte:

• Gesundheitsschutz: Personen, die Hitze oder Schmerz nicht normal wahrnehmen können (z. B. aufgrund von Krankheiten oder Medikamenten), dürfen die Sitzheizung nicht benutzen. Es besteht die Gefahr schwerer Brandverletzungen.
• Hitzestau vermeiden: Legen Sie keine isolierenden Gegenstände (Decken, Kissen, zusätzliche Sitzbezüge) auf den eingeschalteten Sitz. Dies führt zur Überhitzung.

Schutz der Technik:

• Keine schweren oder scharfkantigen Gegenstände auf den Sitz stellen.
• Den Sitz nicht mit Nadeln oder spitzen Objekten durchstechen.
• Verschüttete Flüssigkeiten sofort mit einem trockenen Tuch entfernen.

Batteriemanagement:

• Nutzen Sie die Sitzheizung möglichst nur bei laufendem Motor, um eine Entladung der Fahrzeugbatterie zu vermeiden. Schalten Sie die Heizung aus, wenn der Sitz nicht belegt ist.

Haftungsausschluss:

Der Hersteller übernimmt keine Haftung für Schäden durch:

•  Fehlerhafte Montage oder unsachgemäßen Anschluss.
•  Mechanische Beschädigungen oder Überspannung.
•  Eigenmächtige Veränderungen am Produkt.
•  Zweckentfremdete Verwendung.
